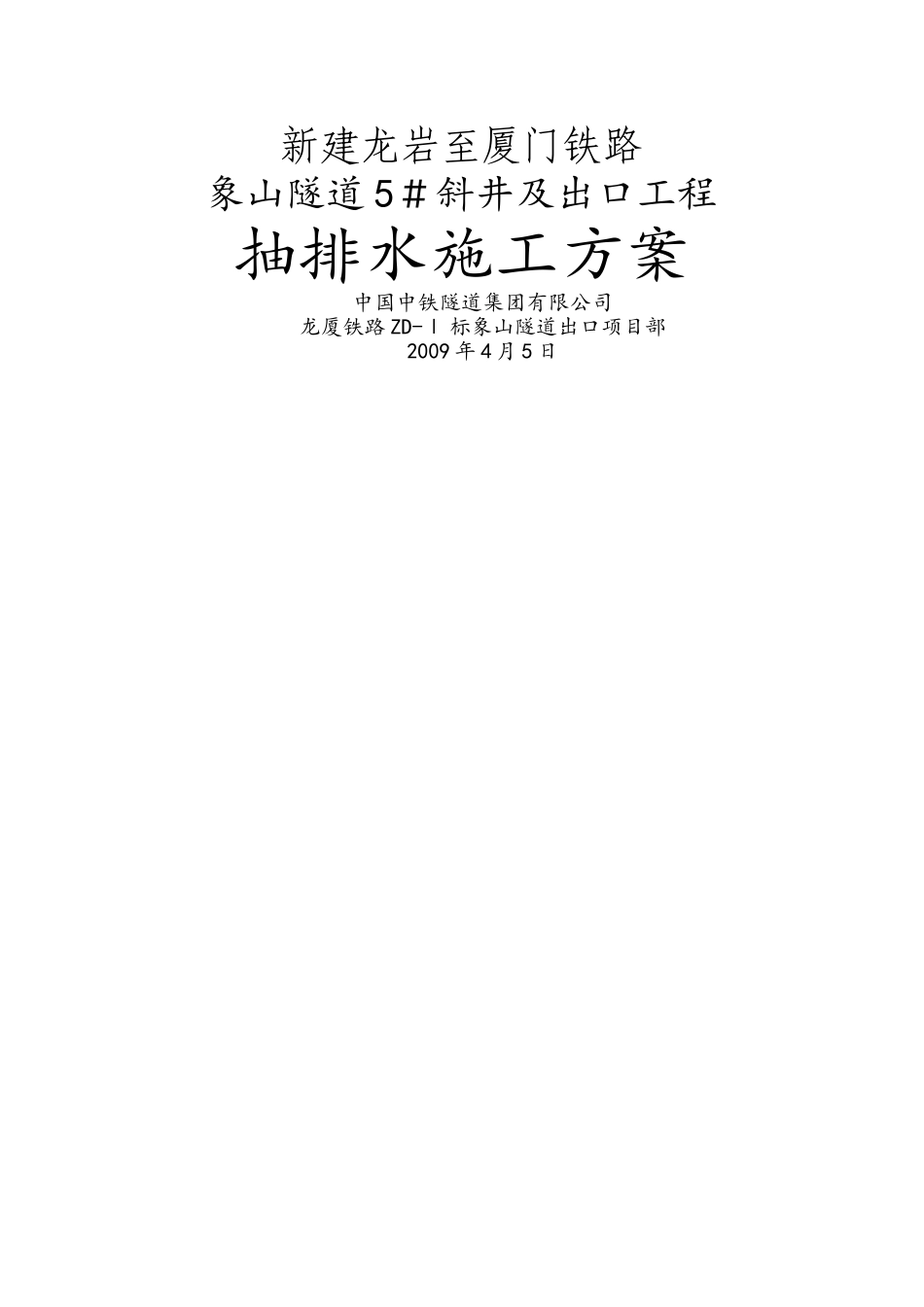

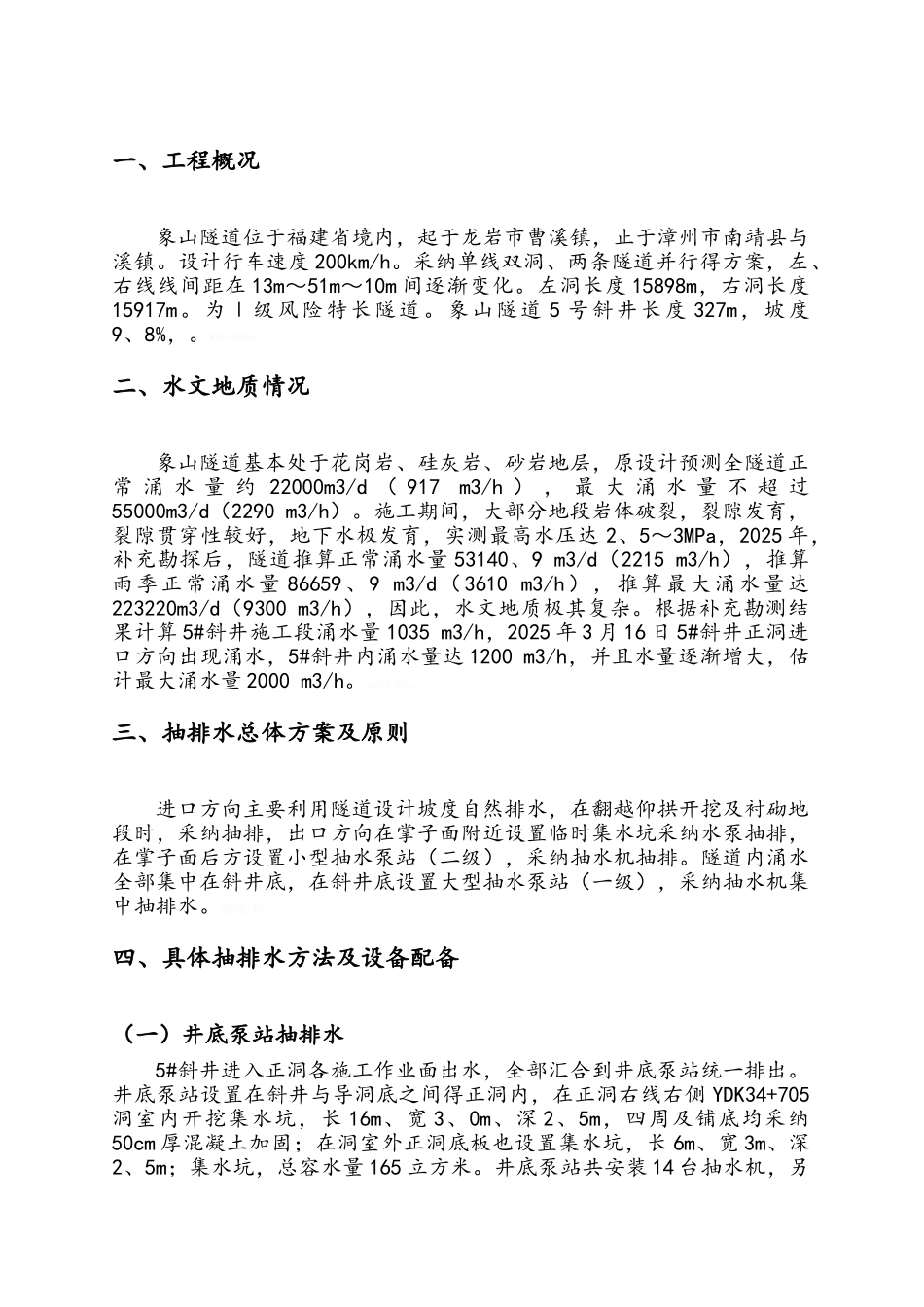

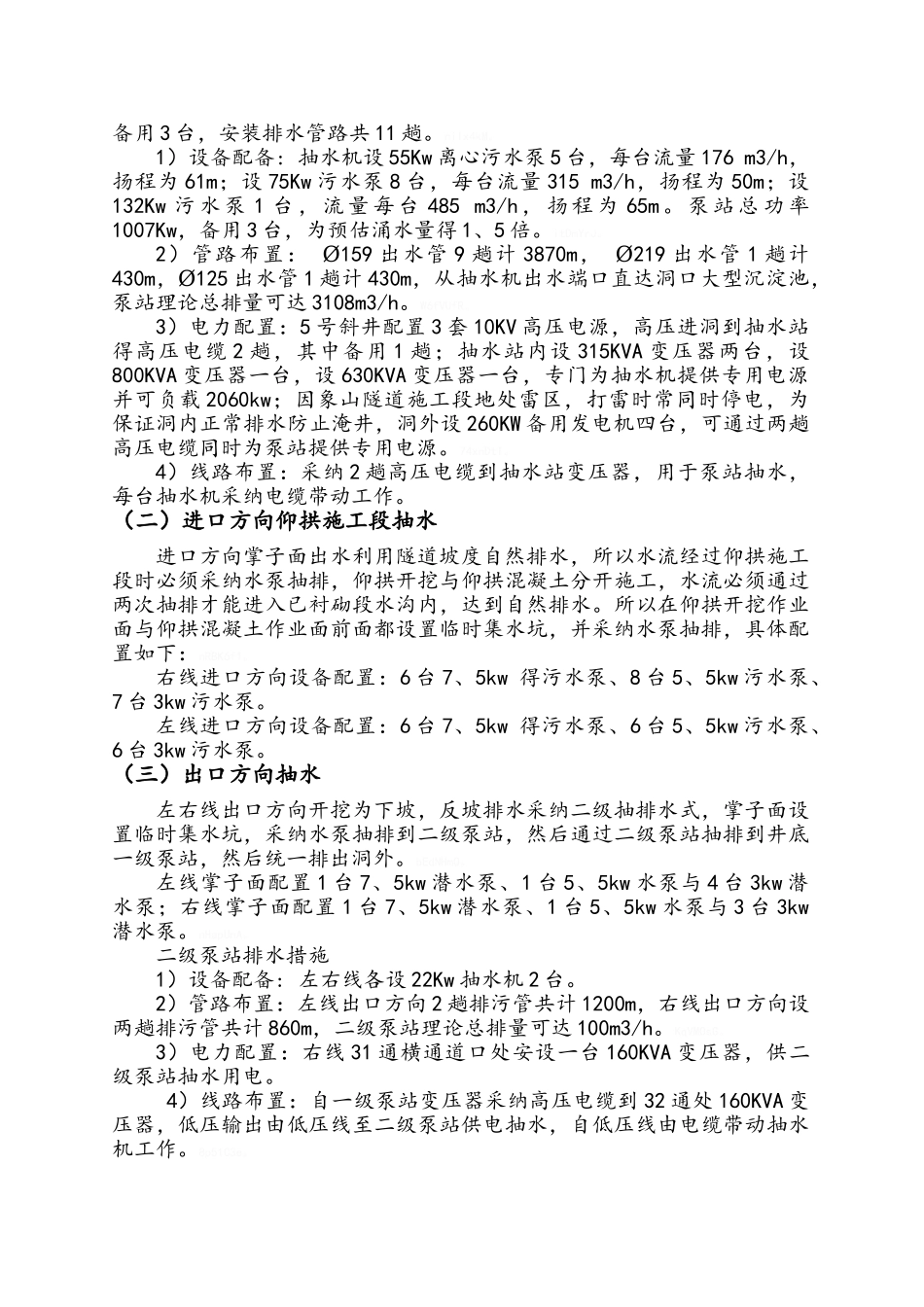

新建龙岩至厦门铁路象山隧道 5＃斜井及出口工程抽排水施工方案中国中铁隧道集团有限公司龙厦铁路 ZD-Ⅰ 标象山隧道出口项目部2009 年 4 月 5 日一、工程概况 象山隧道位于福建省境内，起于龙岩市曹溪镇，止于漳州市南靖县与溪镇。设计行车速度 200km/h。采纳单线双洞、两条隧道并行得方案，左、右线线间距在 13m～51m～10m 间逐渐变化。左洞长度 15898m，右洞长度15917m。为Ⅰ级风险特长隧道。象山隧道 5 号斜井长度 327m，坡度9、8%，。KhFnEBh。二、水文地质情况象山隧道基本处于花岗岩、硅灰岩、砂岩地层，原设计预测全隧道正常 涌 水 量 约 22000m3/d （ 917 m3/h ） ， 最 大 涌 水 量 不 超 过55000m3/d（2290 m3/h）。施工期间，大部分地段岩体破裂，裂隙发育，裂隙贯穿性较好，地下水极发育，实测最高水压达 2、5～3MPa，2025 年，补充勘探后，隧道推算正常涌水量 53140、9 m3/d（2215 m3/h），推算雨季正常涌水量 86659、9 m3/d（3610 m3/h），推算最大涌水量达223220m3/d（9300 m3/h），因此，水文地质极其复杂。根据补充勘测结果计算 5#斜井施工段涌水量 1035 m3/h，2025 年 3 月 16 日 5#斜井正洞进口方向出现涌水，5#斜井内涌水量达 1200 m3/h，并且水量逐渐增大，估计最大涌水量 2000 m3/h。2a2Aj9c。三、抽排水总体方案及原则进口方向主要利用隧道设计坡度自然排水，在翻越仰拱开挖及衬砌地段时，采纳抽排，出口方向在掌子面附近设置临时集水坑采纳水泵抽排，在掌子面后方设置小型抽水泵站（二级），采纳抽水机抽排。隧道内涌水全部集中在斜井底，在斜井底设置大型抽水泵站（一级），采纳抽水机集中抽排水。QK0BsT7。四、具体抽排水方法及设备配备（一）井底泵站抽排水5#斜井进入正洞各施工作业面出水，全部汇合到井底泵站统一排出。井底泵站设置在斜井与导洞底之间得正洞内，在正洞右线右侧 YDK34+705洞室内开挖集水坑，长 16m、宽 3、0m、深 2、5m，四周及铺底均采纳50cm 厚混凝土加固；在洞室外正洞底板也设置集水坑，长 6m、宽 3m、深2、5m；集水坑，总容水量 165 立方米。井底泵站共安装 14 台抽水机，另备用 3 台，安装排水管路共 11 趟。niIx4kM。1）设备配备: 抽水机设 55Kw 离心污水泵 5 台，每台流量 176 m3/h，扬程为 61m；设 75Kw 污水泵 8 台，每台流量 315 m3/h，扬程为 50m；设132Kw 污 水 泵 1 台 ， 流 量 每 ...
