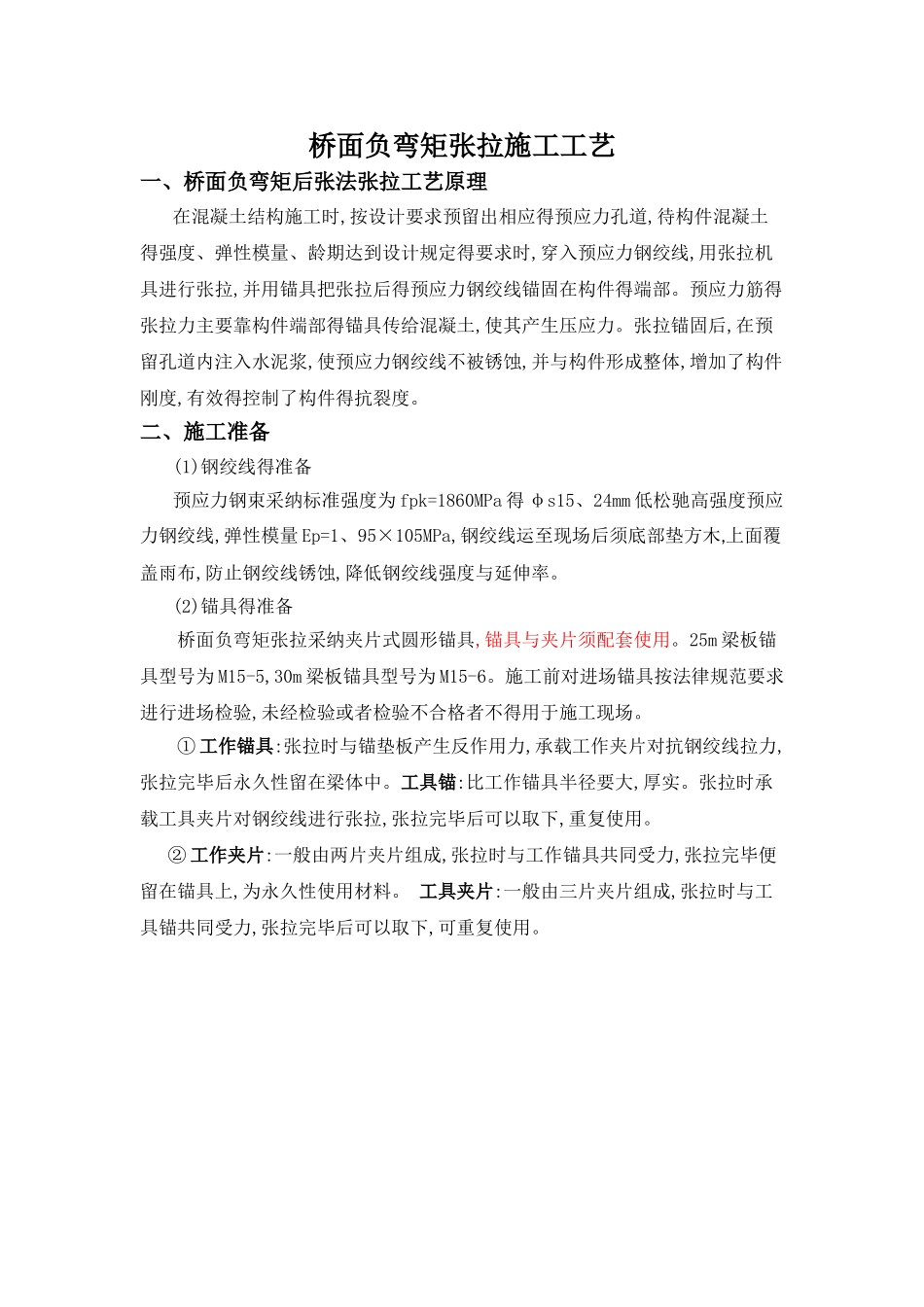

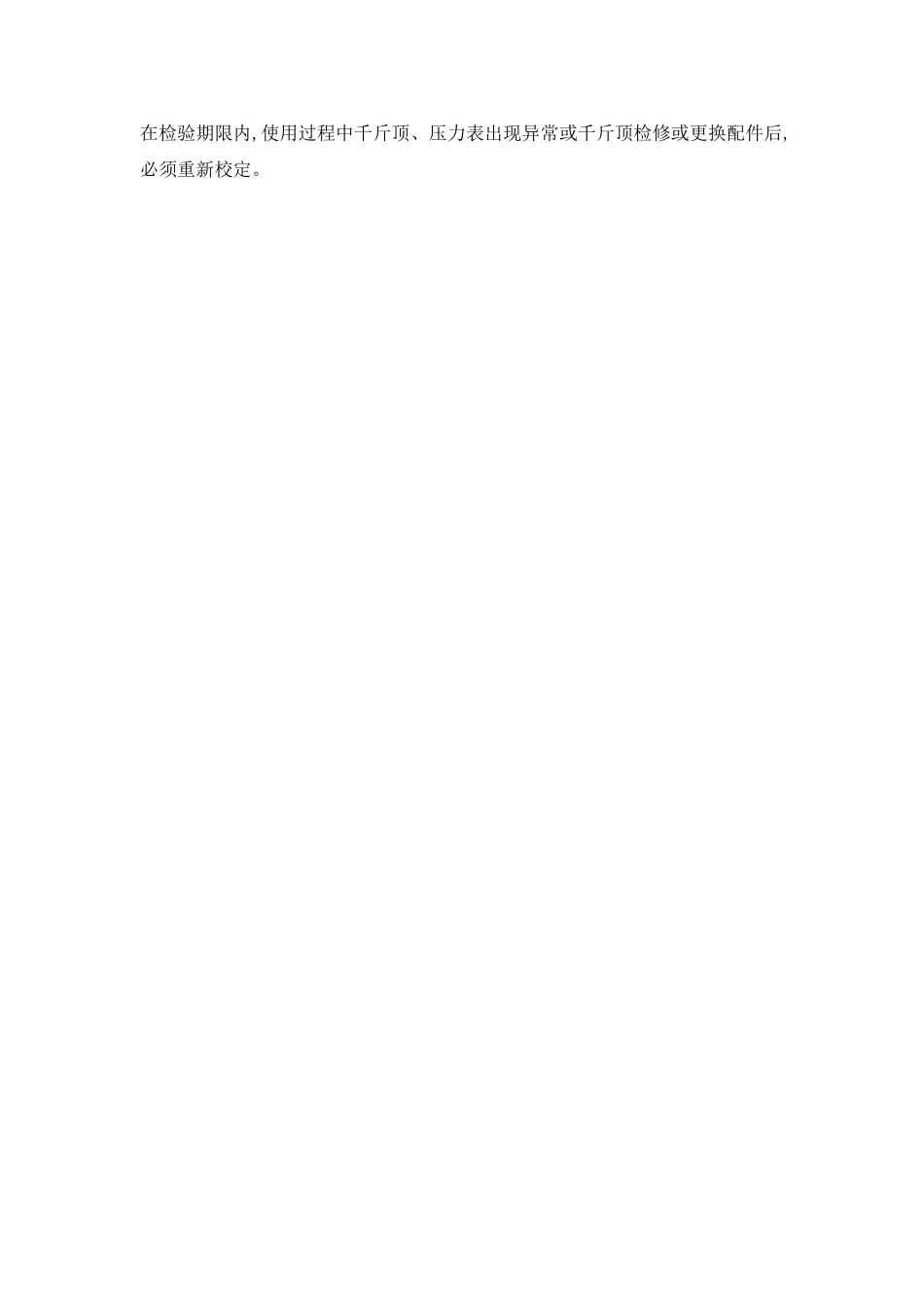

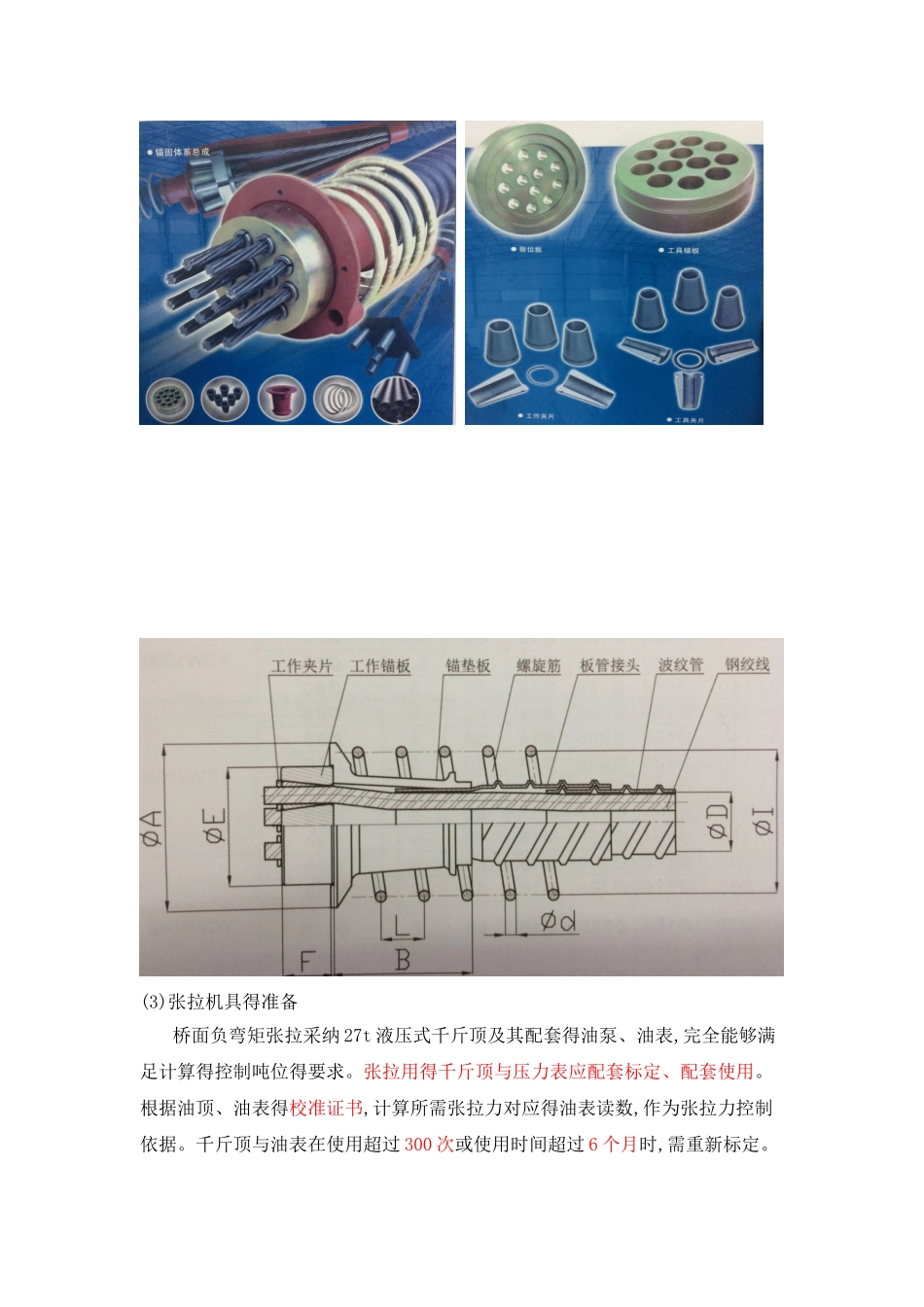

桥面负弯矩张拉施工工艺一、桥面负弯矩后张法张拉工艺原理 在混凝土结构施工时,按设计要求预留出相应得预应力孔道,待构件混凝土得强度、弹性模量、龄期达到设计规定得要求时,穿入预应力钢绞线,用张拉机具进行张拉,并用锚具把张拉后得预应力钢绞线锚固在构件得端部。预应力筋得张拉力主要靠构件端部得锚具传给混凝土,使其产生压应力。张拉锚固后,在预留孔道内注入水泥浆,使预应力钢绞线不被锈蚀,并与构件形成整体,增加了构件刚度,有效得控制了构件得抗裂度。二、施工准备(1)钢绞线得准备 预应力钢束采纳标准强度为 fpk=1860MPa 得 φs15、24mm 低松驰高强度预应力钢绞线,弹性模量 Ep=1、95×105MPa,钢绞线运至现场后须底部垫方木,上面覆盖雨布,防止钢绞线锈蚀,降低钢绞线强度与延伸率。(2)锚具得准备 桥面负弯矩张拉采纳夹片式圆形锚具,锚具与夹片须配套使用。25m 梁板锚具型号为 M15-5,30m 梁板锚具型号为 M15-6。施工前对进场锚具按法律规范要求进行进场检验,未经检验或者检验不合格者不得用于施工现场。① 工作锚具:张拉时与锚垫板产生反作用力,承载工作夹片对抗钢绞线拉力,张拉完毕后永久性留在梁体中。工具锚:比工作锚具半径要大,厚实。张拉时承载工具夹片对钢绞线进行张拉,张拉完毕后可以取下,重复使用。 ② 工作夹片:一般由两片夹片组成,张拉时与工作锚具共同受力,张拉完毕便留在锚具上,为永久性使用材料。 工具夹片:一般由三片夹片组成,张拉时与工具锚共同受力,张拉完毕后可以取下,可重复使用。 (3)张拉机具得准备 桥面负弯矩张拉采纳 27t 液压式千斤顶及其配套得油泵、油表,完全能够满足计算得控制吨位得要求。张拉用得千斤顶与压力表应配套标定、配套使用。根据油顶、油表得校准证书,计算所需张拉力对应得油表读数,作为张拉力控制依据。千斤顶与油表在使用超过 300 次或使用时间超过 6 个月时,需重新标定。在检验期限内,使用过程中千斤顶、压力表出现异常或千斤顶检修或更换配件后,必须重新校定。 三、桥面负弯矩张拉施工1、张拉施工得工艺流程下料与编束→穿束→安装锚具及夹片→安装千斤顶及张拉设备→两端对称张拉→张拉力 10%→张拉力 20%→张拉力 100%→持荷 5min 锚固→拆除千斤顶及张拉设备→锚具外钢绞线切割、封锚→压浆2、下料与编束钢绞线采纳砂轮切割机切割。钢绞线得下料长度为孔道长度加上两端工作长度。为便于张拉时区分就是否为同一根钢绞线,下料后可采纳不同颜色得胶带缠裹并编号,编束时...
