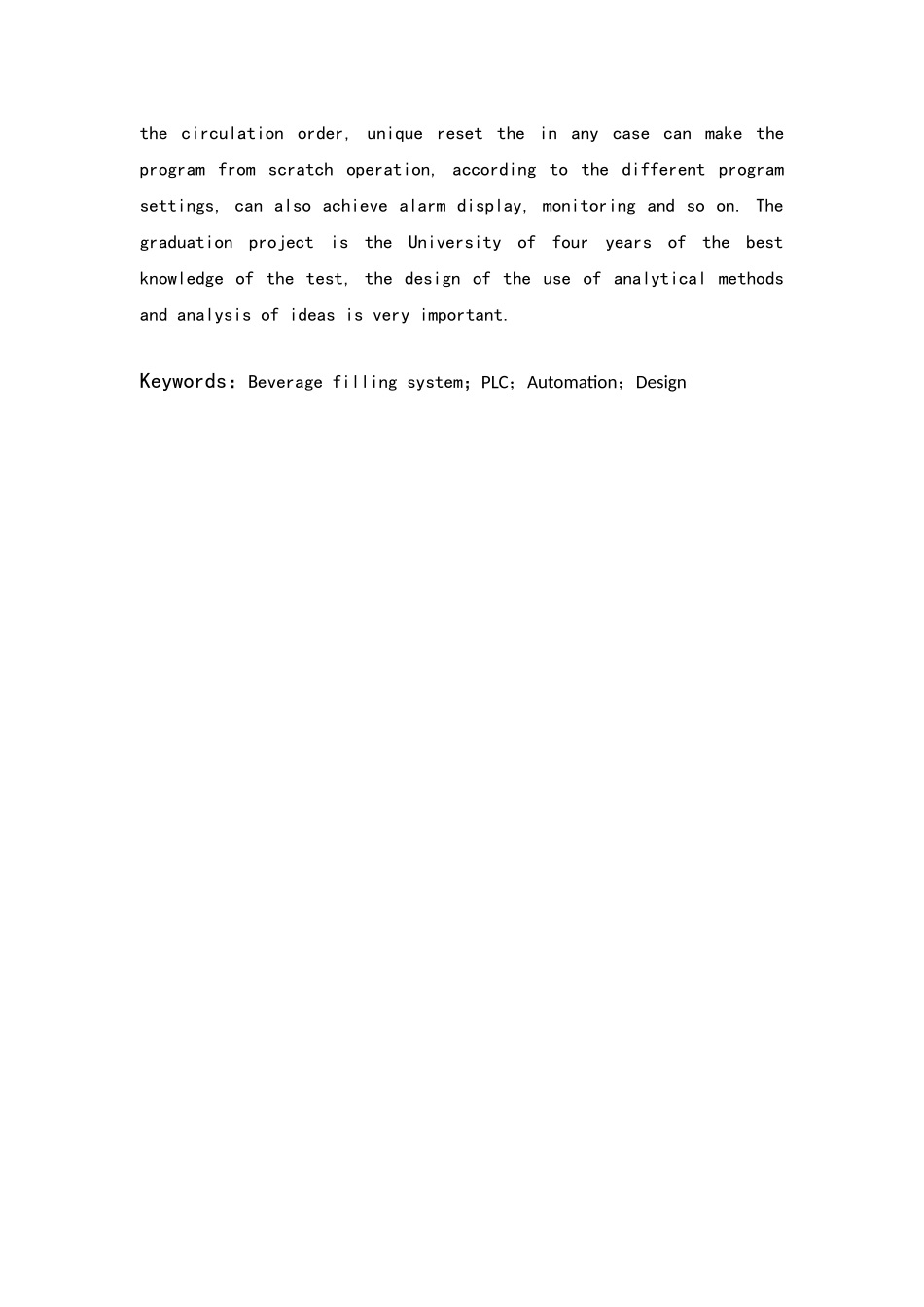

摘要饮料灌装系统，主要由灌装系统和传送带系统组成，灌装系统主要是定量控制灌装，传送带主要用于瓶子传送。饮料灌装系统，集中体现了微型控制的特点，自动化的灌装系统，极大地提高了灌装效率。本设计主要以 PLC 为控制中心，对灌装过程实行定量控制、实时监控、准确灌装。设计总体而言分成两大板块，第一个板块是硬件设计，第二个板块是软件的设计。硬件设计包括灌装系统的实现过程，传送带安装、灌装机械组成、灌装元件使用、电气控制设计等等；软件设计包括控制程序设计、仿真实现等等。饮料灌装系统需要对不同大小的瓶子进行推断，当每个瓶子装满以后，控制系统还要对瓶子数量进行记录，除此之外，根据记录的数据，确定包装箱包装的量。整个系统需要具有手动和自动两种模式，还需要具有一定的复位。灌装过程，液体不能滴漏，结束灌装时无悬液，PLC 要对整个过程实现实时监控，确保灌装顺利进行。本设计是对机电一体化、PLC 控制技术、传感器技术等的总和使用，以 PLC为中心形成的控制网络，具有良好的控制性和可靠性，PLC 的使用和运行方便可靠，能较好的协调输入输出，实现循环顺序，独特的复位使得在任何情况下都能使程序从头开始运行，根据设置的程序不同，还可以实现报警、显示、监测等等功能。本次毕业设计是对大学四年所学知识最好的检验，设计中使用到的分析方法和分析思路非常重要。关键词：饮料灌装系统 PLC 自动化 设计AbstractThe beverage filling system is mainly composed of a filling system and a conveying belt system, and the filling system mainly comprises a quantitative control filling, and the conveying belt is mainly used for bottle delivery. Beverage filling system, which embodies the characteristics of micro control, automation of the filling system, greatly improve the filling efficiency.This design mainly uses PLC as the control center, and the filling process is quantitatively controlled, real-time monitoring and accurate filling. Overall design is divided into two sections, the first plate is the hardware design, the second plate is the software design. Hardware design includes the realization of the filling system, conveyor...
