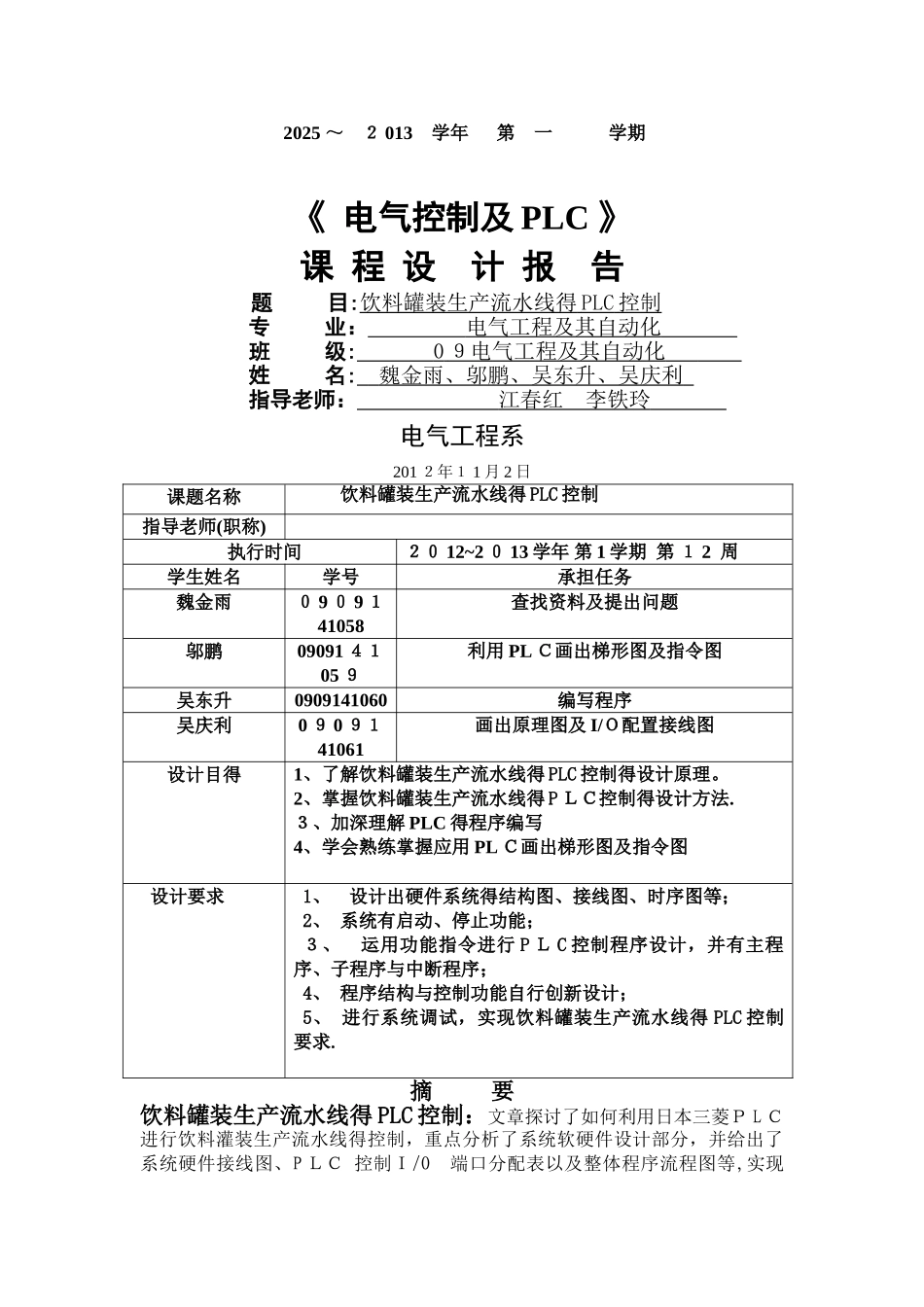

2025 ～ ２ 013 学年 第 一 学期《 电气控制及 PLC 》课 程 设 计 报 告题 目:饮料罐装生产流水线得 PLC 控制 专 业： 电气工程及其自动化 班 级: 0 ９电气工程及其自动化 姓 名: 魏金雨、邬鹏、吴东升、吴庆利 指导老师： 江春红 李铁玲 电气工程系201 ２年１ 1 月 2 日课题名称饮料罐装生产流水线得 PLC 控制指导老师(职称) 执行时间２０ 12~2 ０ 13 学年 第 1 学期 第 １ 2 周学生姓名学号承担任务魏金雨０ 9 ０ 9 １41058查找资料及提出问题邬鹏09091 ４１05 ９利用 PL Ｃ画出梯形图及指令图吴东升0909141060编写程序吴庆利0 ９ 0 ９１41061画出原理图及 I/Ｏ配置接线图设计目得1、了解饮料罐装生产流水线得 PLC 控制得设计原理。2、掌握饮料罐装生产流水线得 P ＬＣ控制得设计方法.３、加深理解 PLC 得程序编写4、学会熟练掌握应用 PL Ｃ画出梯形图及指令图设计要求1、 设计出硬件系统得结构图、接线图、时序图等；2、 系统有启动、停止功能；３、 运用功能指令进行 P Ｌ C 控制程序设计，并有主程序、子程序与中断程序；4、 程序结构与控制功能自行创新设计；5、 进行系统调试，实现饮料罐装生产流水线得 PLC 控制要求.摘 要饮料罐装生产流水线得 PLC 控制：文章探讨了如何利用日本三菱Ｐ L Ｃ 进行饮料灌装生产流水线得控制，重点分析了系统软硬件设计部分，并给出了系统硬件接线图、P ＬＣ 控制Ｉ/O 端口分配表以及整体程序流程图等,实现了饮料灌装得自动化，提高了生产效率，降低了劳动强度.传统得饮料罐装生产线得电气设备控制系统就是传统得继电器——接触器控制方式,在使用得过程中,生产工效低，人机对话靠指示灯+按钮＋讯响器得工作方式，响应慢,故障率高，可靠性差，系统得工作状态、故障处理、设备监控与维护只能凭经验被动得去查找故障点。且在生产过程中容易产生二次污染，造成合格率低，生产成本增加。而自动化生产线在众多领域应用得非常广泛，其控制部分常常采纳Ｐ L Ｃ 控制,它使自动化生产线运行更加平稳，定位更加准确,功能更加完善,操作更加方便。关键词:PL Ｃ;自动化饮料灌装生产线；系统硬件接线图;I/O 端;分配表目 录一、系统概况··········································51、生产工艺及流程···································...
