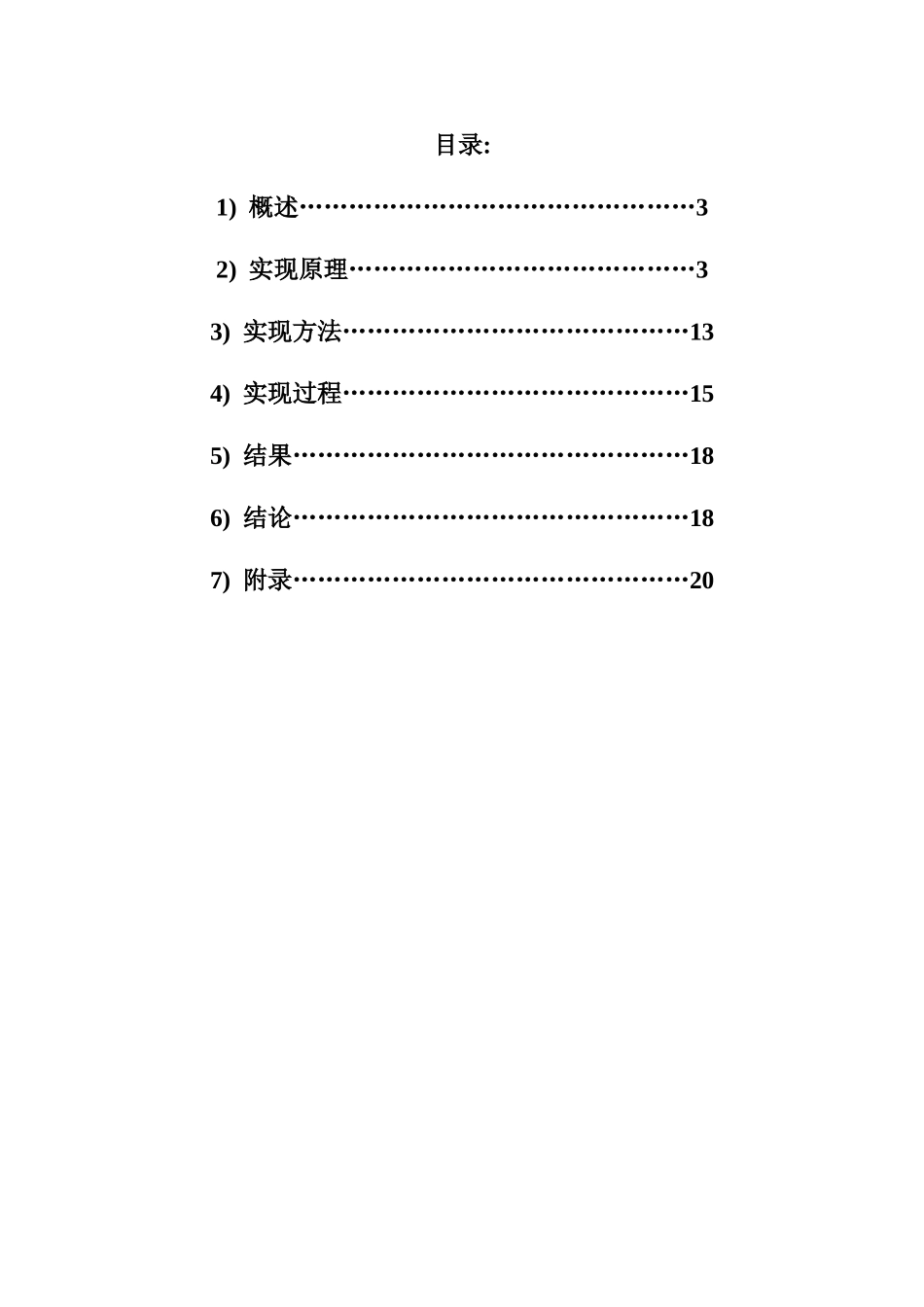

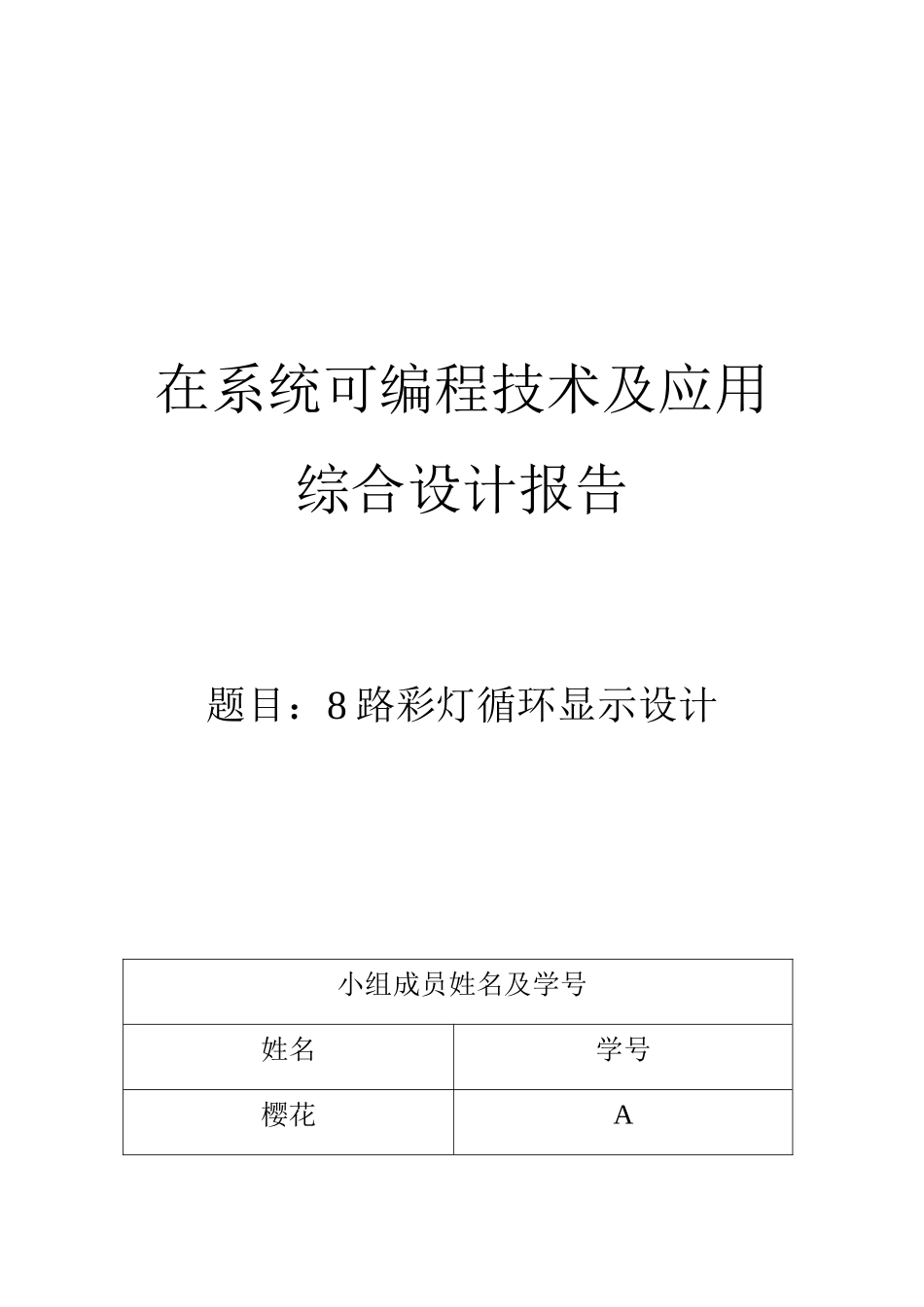

在系统可编程技术及应用综合设计报告题目：8 路彩灯循环显示设计小组成员姓名及学号姓名学号樱花A古城B指导老师：C 目录:1) 概述…………………………………………32) 实现原理……………………………………33) 实现方法……………………………………134) 实现过程……………………………………155) 结果…………………………………………186) 结论…………………………………………187) 附录…………………………………………208) 一、概述设计一个能实现四中花型变化的 8 路彩灯，分别为 1,从左向右依次闪耀 2.从右向左依次闪耀 3.从中间向两侧依次闪耀 4.从两侧向中间依次闪耀。Control接入两个开关控制选择哪种花型，并设置暂停开关，使花型能够暂停。二、实现原理工作原理： 设计一个八路彩灯系统需要八个输出端口以分别接至八个彩灯，且它应受输入时钟控制使八个输出端口（q[0,1,2,3,4,5,6,7]）循环显示花色。我们想要四个花色，且可以通过按键选择四种花色之一作为循环演示，于是，我们可以用控制按键 control[0,1]控制两个开关（相当于两位二进制矢量）进行花型选择。但我们想在演示花色时，能通过一暂停按键使花色暂停，则可以再输入端置一 stop 键控制，使其有效时，输出不变，还可在输入端置一复位键 rst,使其有效时，无输出。对于输入时钟，有与要显示花型显示频率为一到十几赫兹，而开发板始终一般为 50Mhz,因此需要进行分频。因此，我们设计一个 50Mhz 分频为 5hz 的分频器，一个 q[0,1,2,3,4,5,6,7]随 clock, stop, rst 循环变化的控制器，可用 VHDL 实现。S0：全灭S1：从左向右循环S2：从右向左S3：从两侧向中间S4：从中间向两边Altera 公司简介：自 二 十 年 前 发 明 世 界 上 第 一 个 可 编 程 逻 辑 器 件 开 始 ， Altera 公 司 (NASDAQ：ALTR) 秉承了创新的传统，是世界上"可编程芯片系统" (SOPC) 解决方案提倡者。Altera 公司总部位于美国加州的圣何塞，并在全球的 14 个国家中拥有近 2000 名员工，其 2025 年度的年收入高达 11.23 亿美元。Altera 将其早在 1983 年发明的可编程逻辑技术与软件工具、IP 和设计服务相结合，向全世界近 14,000 家客户提供超值的可编程解决方案。其新产品系列将可编程逻辑的内在优势——灵活性、产品及时面市——和更高级性能以及集成化结合在一起，专为满足当今大范围的系统需求而开发设计。Altera 的可编...
