10kV配电室施工组织设计

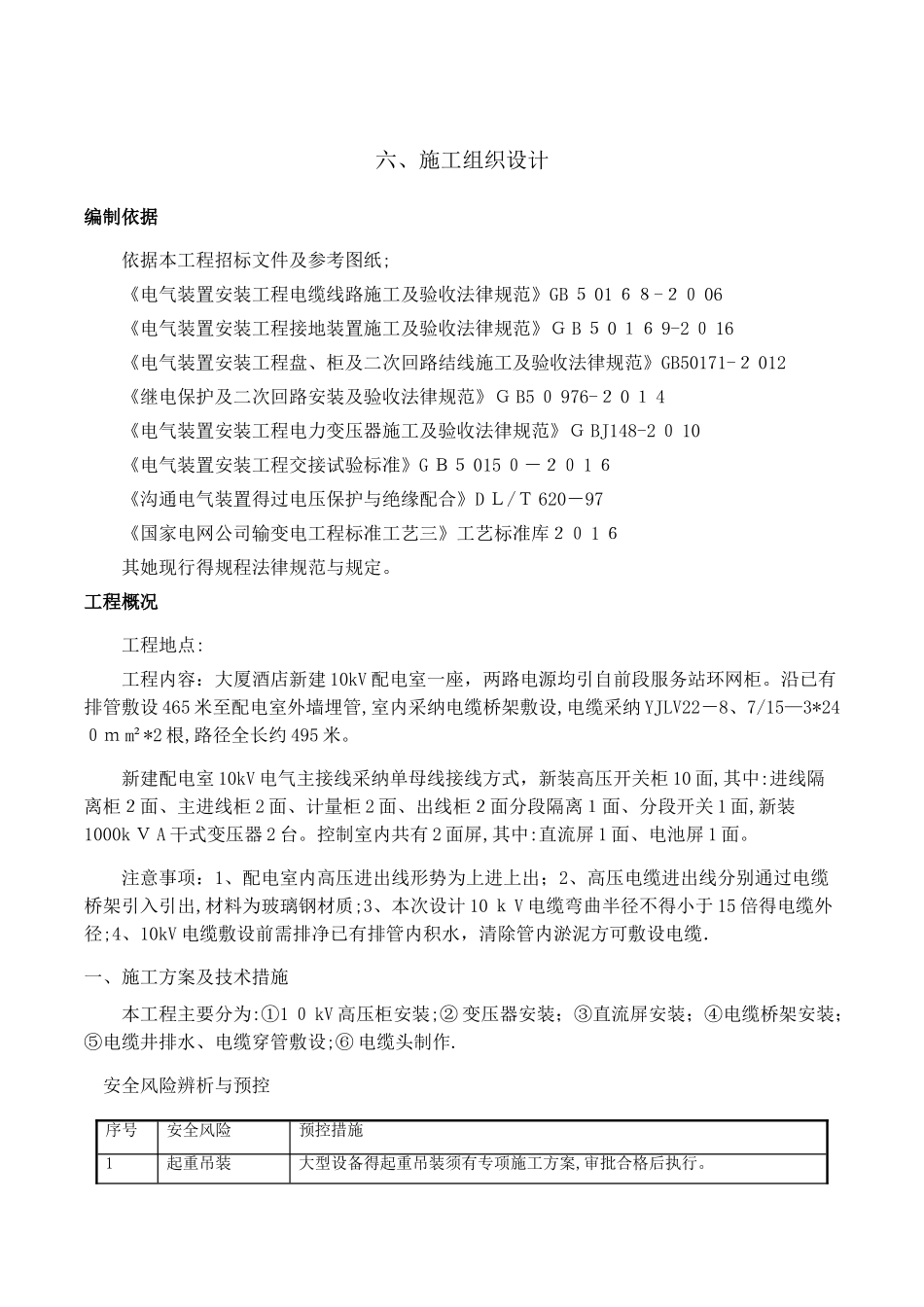

六、施工组织设计编制依据依据本工程招标文件及参考图纸;《电气装置安装工程电缆线路施工及验收法律规范》GB ５ 01 ６８-２０ 06《电气装置安装工程接地装置施工及验收法律规范》Ｇ B ５ 0 １６ 9-2 ０ 16《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-２ 012《继电保护及二次回路安装及验收法律规范》Ｇ B5 ０ 976-２ 0 １ 4《电气装置安装工程电力变压器施工及验收法律规范》Ｇ BJ148-2 ０ 10《电气装置安装工程交接试验标准》G Ｂ５ 015 ０－２０ 1 ６《沟通电气装置得过电压保护与绝缘配合》D Ｌ/Ｔ 620－97《国家电网公司输变电工程标准工艺三》工艺标准库２０ 1 ６其她现行得规程法律规范与规定。工程概况工程地点: 工程内容：大厦酒店新建 10kV 配电室一座，两路电源均引自前段服务站环网柜。沿已有排管敷设 465 米至配电室外墙埋管,室内采纳电缆桥架敷设,电缆采纳 YJLV22－8、7/15—3*24０ｍ m²*2 根,路径全长约 495 米。新建配电室 10kV 电气主接线采纳单母线接线方式，新装高压开关柜 10 面,其中:进线隔离柜２面、主进线柜 2 面、计量柜 2 面、出线柜２面分段隔离１面、分段开关 1 面,新装1000k Ｖ A 干式变压器 2 台。控制室内共有 2 面屏,其中:直流屏 1 面、电池屏 1 面。注意事项：1、配电室内高压进出线形势为上进上出；2、高压电缆进出线分别通过电缆桥架引入引出,材料为玻璃钢材质;3、本次设计 10 ｋ V 电缆弯曲半径不得小于 15 倍得电缆外径;4、10kV 电缆敷设前需排净已有排管内积水，清除管内淤泥方可敷设电缆．一、施工方案及技术措施本工程主要分为:①1 ０ kV 高压柜安装;② 变压器安装；③直流屏安装；④电缆桥架安装；⑤电缆井排水、电缆穿管敷设;⑥ 电缆头制作.安全风险辨析与预控序号安全风险预控措施1起重吊装大型设备得起重吊装须有专项施工方案,审批合格后执行。不得超负荷起吊,不得偏拉斜吊，吊件下方不得有人。操作人员有特种作业证,机械设备性能良好。起重绳索必须符合要求,不得以小代大，不得使用有缺陷得绳索。2高处作业坠落登高作业人员不准违章作业，违章攀登,并按规定佩带安全帽、安全带。不准喝酒后登高作业。各类高处作业应坚持安全技术交底。安全管理应坚持作业过程中得巡检监督。3焊渣阻燃引起明火实行动火批准制度,经批准后动火；指派专人进行监护,适时督查；动火区设置相应得灭火器材。对楼层气焊点周...
