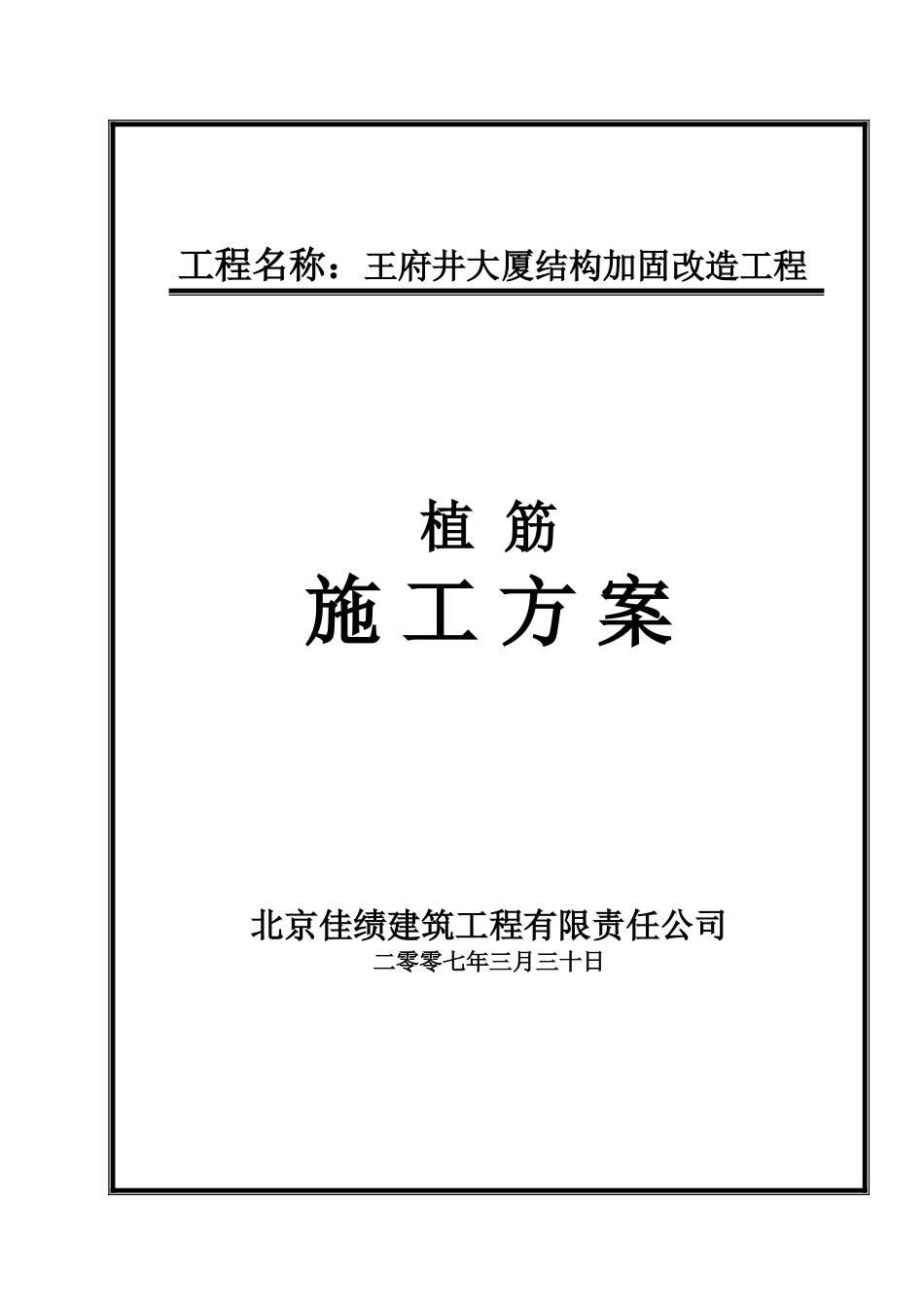

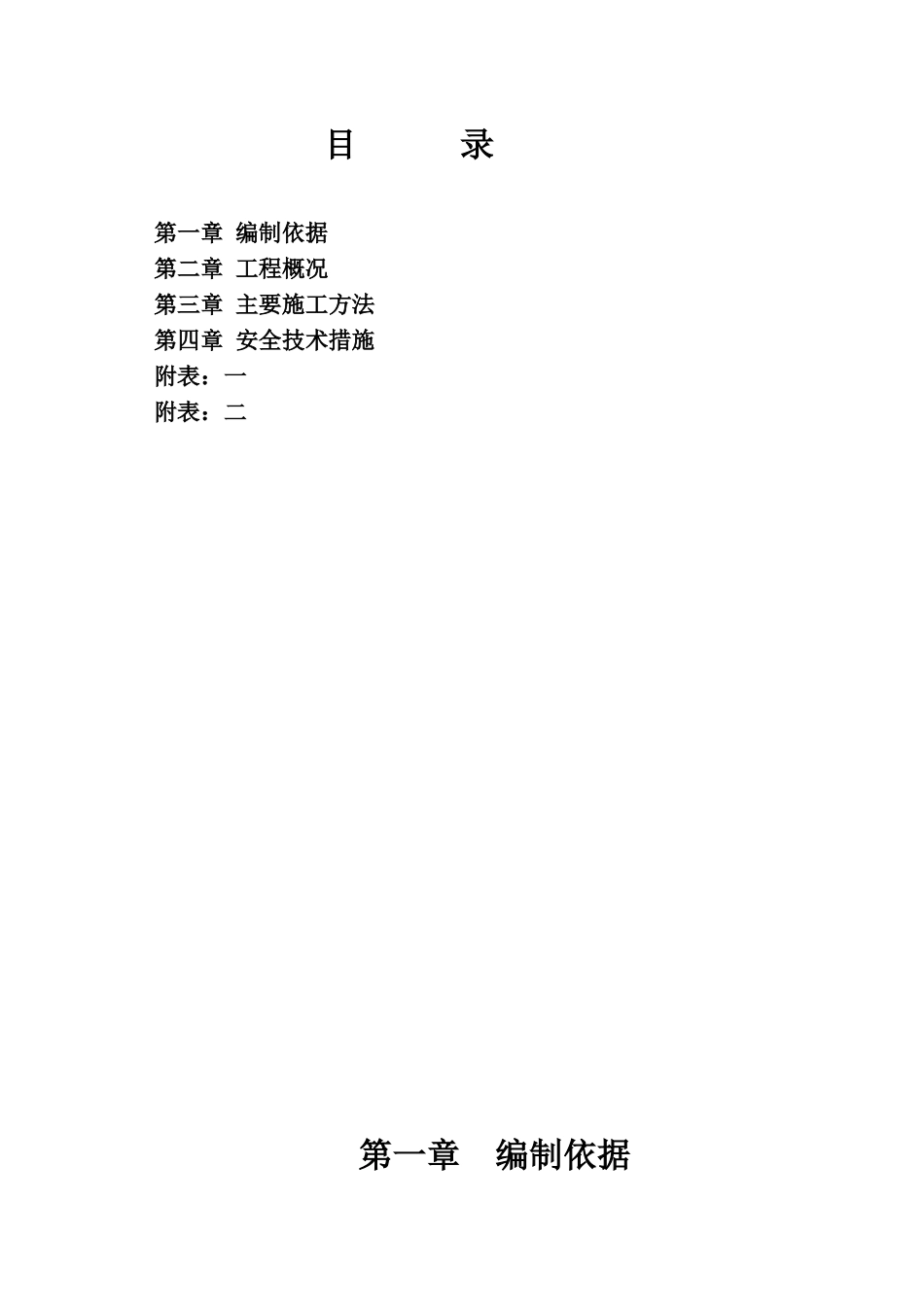

112074-王府井大厦-004 植筋施工方案工程名称：王府井大厦结构加固改造工程植 筋施 工 方 案北京佳绩建筑工程有限责任公司二零零七年三月三十日目 录第一章 编制依据 第二章 工程概况 第三章 主要施工方法 第四章 安全技术措施 附表：一 附表：二 第一章 编制依据一、施工图纸：王府井大厦结构加固改造工程图纸二、改造工程施工所涉及到的主要法律规范规程2.1《混凝土结构加固技术法律规范》 （CECS25：90）2.2《混凝土结构后锚固技术规程》 （JGJ145-2025）2.3《建筑工程施工质量验收统一标准》（GB50300-2001）2.4《建筑现场临时用电安全技术规程》 （JGJ46-2025）2.5《建筑施工高处作业安全技术规程》 （JGJ80-91）2.6《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）三、其它与本工程有关的各种有效版本法律规范、规程、图集及文件第二章 工程概况一、植筋加固的范围本工程根据使用功能的需要，在六层～九层 8/G 轴顶板混凝土进行补强加固。依据施工图纸的要求，顶板混凝土的补强采纳植入钢筋的方法进行加固。钢筋的规格分别为12、20。（后附图）然后对顶板的加固部位进行混凝土浇筑。二、工程特点2.1 施工特点：本工程属于新建项目，在对原结构顶板进行植筋时，如遇到存在预应力的楼板或混凝土内的钢筋，容易对原结构造成损伤，先确定放出安全植筋位置后再对混凝土顶板进行钻孔作业，要保证在植筋作业时不得损伤原混凝土结构内的钢筋，加固后的结构要比原有结构的承载力大。2.2 施工条件该工程施工时，气候和环境对植筋施工无影响。2.3 工程范围对原结构的混凝土顶板进行植筋施工。具体详见第三章主要施工方法。 第三章 主要施工方法（一）植筋工程施工工艺流程及技术要点如下：一、适用范围本工艺标准适用于一般工业及民用建筑物、构筑物的新老结构的连接，如混凝土梁、柱、剪力墙、板的植筋。二、施工准备2.1 主要机具：电锤（用于钻孔）、水钻、钢丝刷。2.2 主要材料：天固牌植筋胶、12、20 钢筋。2.3 辅助机具：手吹风，空压机，注胶器，棉丝，毛刷，墨斗，墨水，线坠，水平尺，盒尺，红蓝铅笔等。2.4 作业条件：2.4.1 施工前先清理施工区域内的所有障碍物，清除施工面浮土及灰皮。2.4.2 根据图纸标注尺寸，放出植筋现场位置点。2.4.3 夜间施工时，应合理安排工序，防止错植，施工场地应根据需要安装照明设施，在危险地段应设置明显标志。三、施工工艺工艺流程：现场清理——放线、验...
