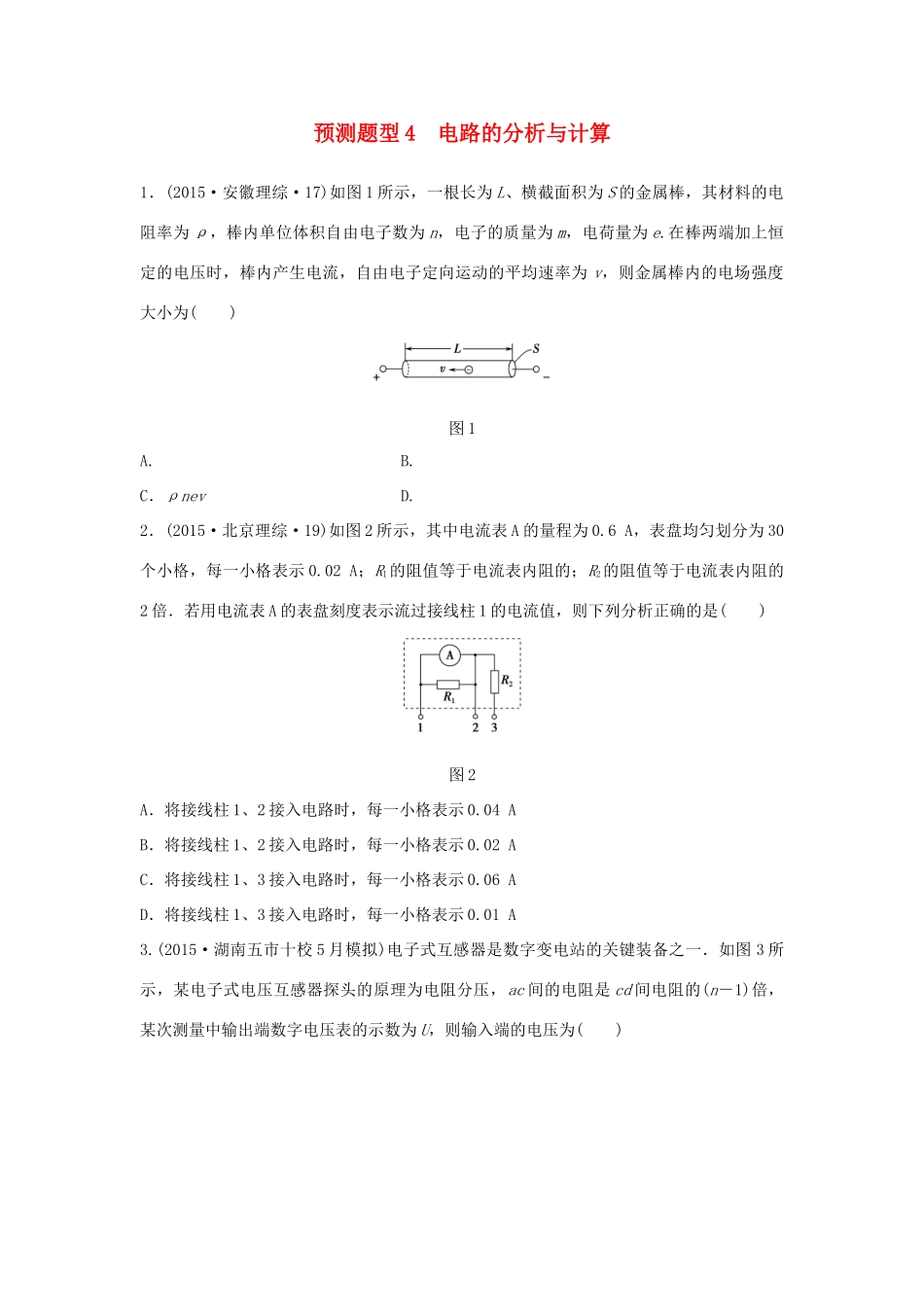

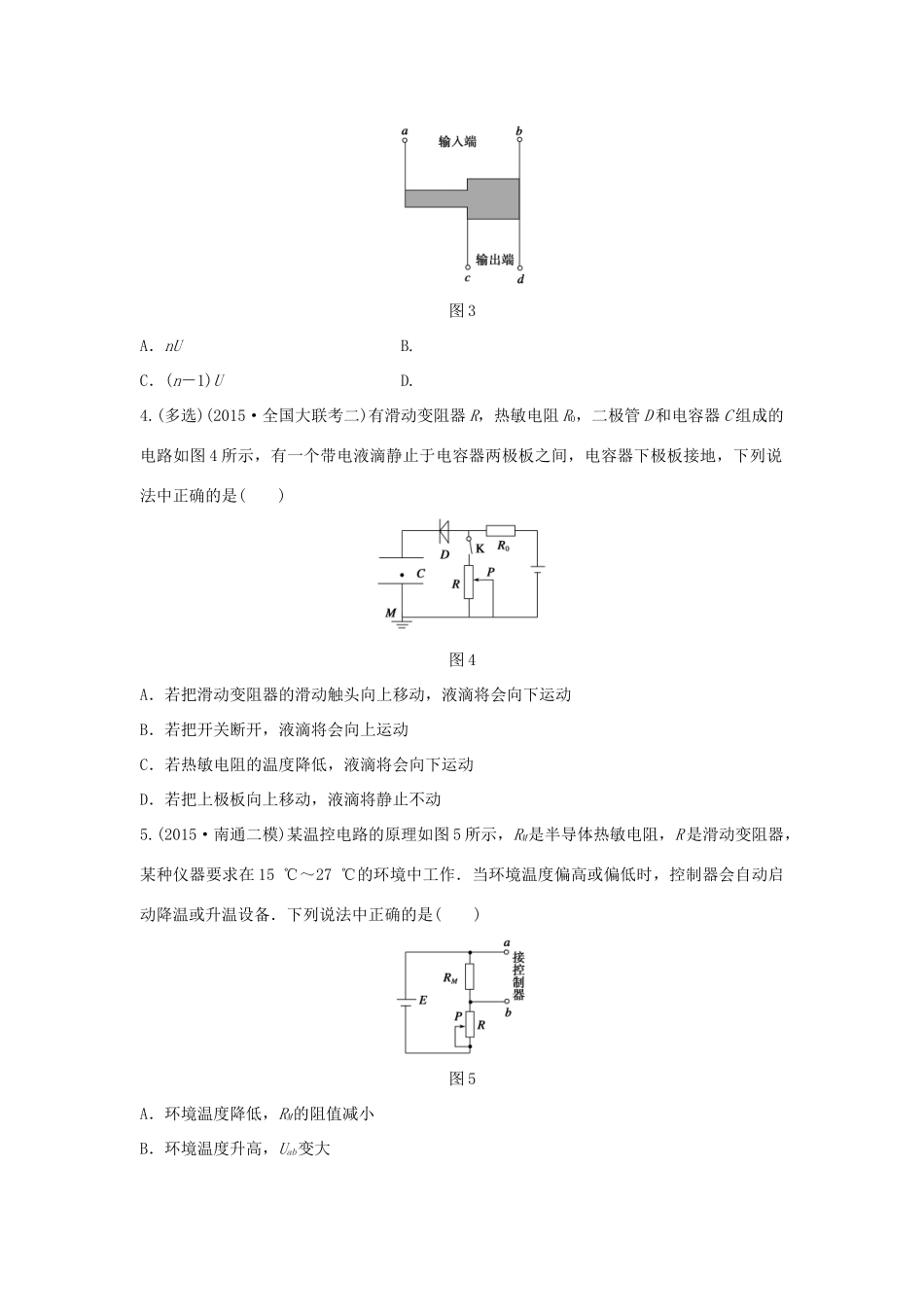

预测题型4电路的分析与计算1．(2015·安徽理综·17)如图1所示，一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为()图1A.B.C．ρnevD.2．(2015·北京理综·19)如图2所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是()图2A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A3.(2015·湖南五市十校5月模拟)电子式互感器是数字变电站的关键装备之一．如图3所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为()图3A．nUB.C．(n－1)UD.4.(多选)(2015·全国大联考二)有滑动变阻器R，热敏电阻R0，二极管D和电容器C组成的电路如图4所示，有一个带电液滴静止于电容器两极板之间，电容器下极板接地，下列说法中正确的是()图4A．若把滑动变阻器的滑动触头向上移动，液滴将会向下运动B．若把开关断开，液滴将会向上运动C．若热敏电阻的温度降低，液滴将会向下运动D．若把上极板向上移动，液滴将静止不动5.(2015·南通二模)某温控电路的原理如图5所示，RM是半导体热敏电阻，R是滑动变阻器，某种仪器要求在15℃～27℃的环境中工作．当环境温度偏高或偏低时，控制器会自动启动降温或升温设备．下列说法中正确的是()图5A．环境温度降低，RM的阻值减小B．环境温度升高，Uab变大C．滑片P向下移动时，Uab变大D．调节滑片P能改变升温和降温设备启动时的临界温度6.(2015·衡水模拟)已知电源内阻r＝2Ω，灯泡电阻RL＝2Ω，R2＝2Ω，滑动变阻器R1的最大阻值为3Ω，如图6所示，将滑片P置于最左端，闭合开关S1、S2，电源的输出功率为P0，则()图6A．滑片P向右滑动，电源输出功率一直减小B．滑片P向右滑动，电源输出功率一直增大C．断开S2，电源输出功率达到最大值D．滑片P置于最右端时，电源输出功率仍为P07.(多选)(2015·大庆三模)如图7为一电源电动势为E，内阻为r的恒定电路，电压表A的内阻为10kΩ，B为静电计，C1、C2分别是两个电容器，将开关闭合一段时间，下列说法正确的是()图7A．若C1>C2，则电压表两端的电势差大于静电计两端的电势差B．若将变阻器滑动触头P向右滑动，则电容器C2上带电量增大C．C1上带电量为零D．再将开关S打开，然后使电容器C2两极板间距离增大，则静电计张角也增大答案精析预测题型4电路的分析与计算1．C[欧姆定律I＝，电流的微观表达式I＝neSv，电阻定律R＝ρ，则金属棒内场强大小为E＝＝＝ρnev，故C正确．]2．C[当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为通过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06A，C正确，D错误．]3．A[ac和cd是串联形式，由串联电路电压和电阻成正比，ac间的电阻是cd间电阻的(n－1)倍，则当某次测量中输出端数字电压表的示数为U时，ac间的电压为(n－1)U，故输入电压为U＋(n－1)U＝nU，故A正确，B、C、D错误．]4．BD[当滑动变阻器的滑动触头向上移动时，滑动变阻器接入电阻减小，则总电流增大，内压及R0两端的电压增大，则滑动变阻器两端的电压减小，由于二极管具有单向导电性，电荷不会向右流出，所以电容器两端的电势差不变，A错误；开关K断开时，电容器直接接在电源两端，电压增大，则液滴向上运动，B正确；热敏电阻降温时，热敏电阻阻值增大，则由闭合电路欧姆定律可知，滑动变阻器两端的电压减小，由于二极管具有单向导电性，电荷不会向右流出，所以电容器两端...
