220kV大型变电站户外高压配电装置实施系统防误的探讨

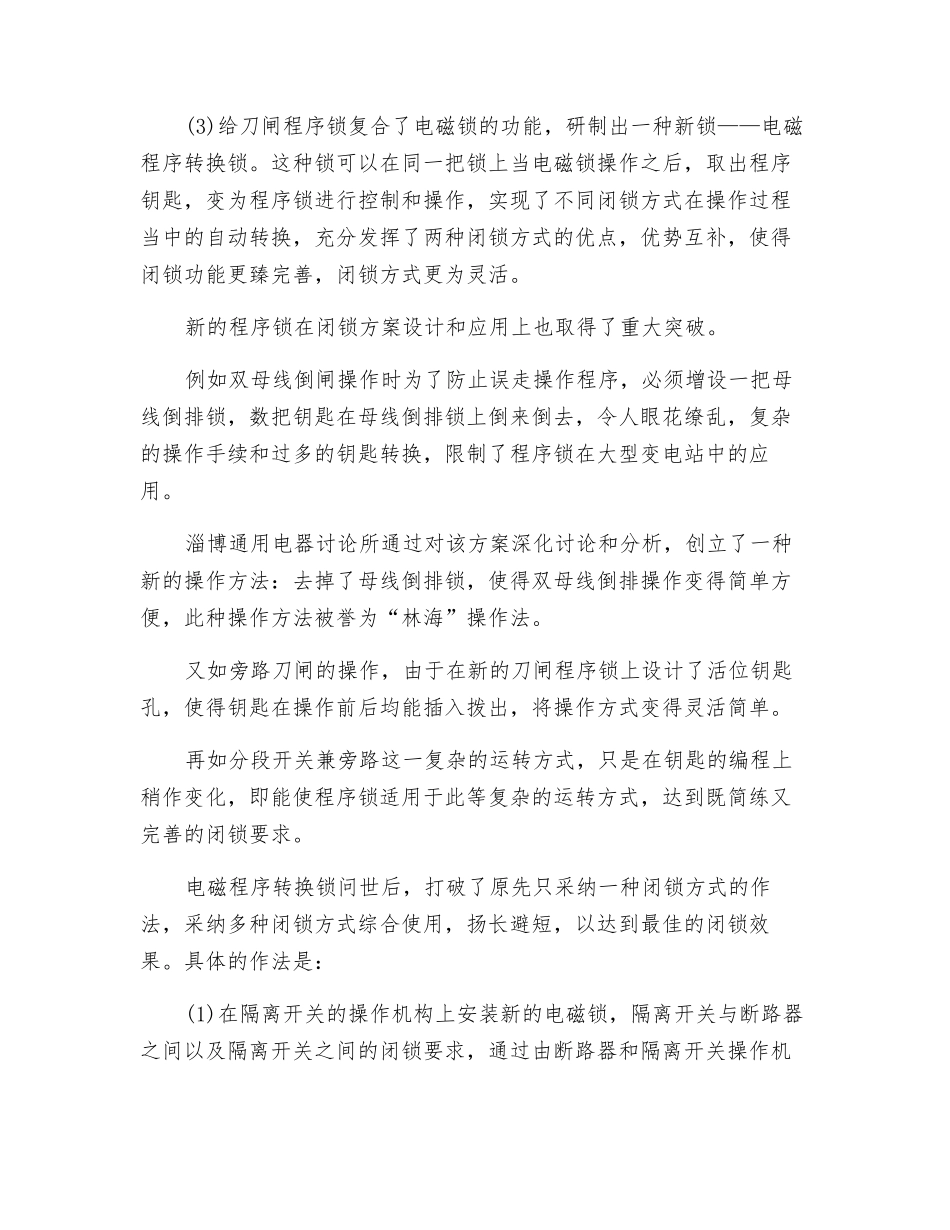

220kV 大型变电站户外高压配电装置实施系统防误的探讨全国第三次五防工作会议通过的《防止电气误操作装置管理规定》中规定：“户外 110kV 及以上复杂结线，应优先采纳电气联锁和电磁锁方案。”但电磁锁在实施中却存在许多问题。(1)作为闭锁执行元件的电磁锁(例如 DW1 型)，结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低，增加了直流系统的故障率。(2)老式电磁锁品种单一，作为接地防误锁使用时需增加行程开关，且需敷设电缆，施工比较麻烦，致使一些变电站缺少接地防误闭锁装置。(3)在断路器的控制开关上，一般都缺少闭锁措施。程序锁在 110kV 以上变电站户外装置上的使用也存在以下问题：(1)某些程序锁闭锁功能简单，只能在极简单的结线方式下应用，由于不具备横向闭锁功能，在复杂的结线方式尤其是在双母线带旁路的变电站中，根本不能使用。(2)具备较灵活闭锁方式的程序锁虽然能够满足复杂结线方式(如双母线带旁路)的闭锁要求，但由于闭锁方案中必须设置母线倒排锁，使得操作过程当中钥匙的传递和转换十分麻烦。加之老式锁易发生卡涩和锈蚀，延长了操作时间，所以也不受管理和运转人员的欢迎。(3)在大容量的变电站中，隔离开关分合闸的电动机正反转采纳按钮控制，而老式的程序锁对按钮无法进行程序控制。与程序锁相比，微机闭锁与程序锁的功能相似，但微机闭锁采纳高新技术，可以实现智能控制，用一个电脑钥匙便可代替数量众多的程序钥匙，避开了在复杂结线方式操作时的钥匙转换，大大方便了运转人员的倒闸操作，缩短了操作时间。但由于目前国内微机闭锁的执行元件主要是采纳机械编码挂锁，而挂锁是不具备强制闭锁功能的，因而存在着可能走空程的问题，且没有反向闭锁功能，不能防止反送电。尽管如此，微机闭锁仍将是以后闭锁进展的主要方向。2220kV 变电站户外配电装置闭锁方式的新思路淄博电业局和淄博通用电器讨论所通过对各种闭锁方式的深化讨论，研制成功几种新型闭锁装置：(1)新型抗腐、防雨、耐潮湿户外电磁锁这种电磁锁采纳电磁线圈与锁体分离的结构。平常线圈不装在户外，而是保存在控制室内，作为全站通用的电磁钥匙，只有在进行操作时才由操作人员将其插入锁体的插孔，按动其端头上的按钮(由延时断开触点自锁，使其符合间吸式原理)，进行解锁操作。防止了电磁线圈发生潮湿霉坏以及绝缘降低的问题，电磁锁的结构也变得极为简单。锁体由铝合金压铸的钟形防雨罩密封，具备良好的抗腐、防雨、耐潮性能。(2)新的程序锁和按钮...
