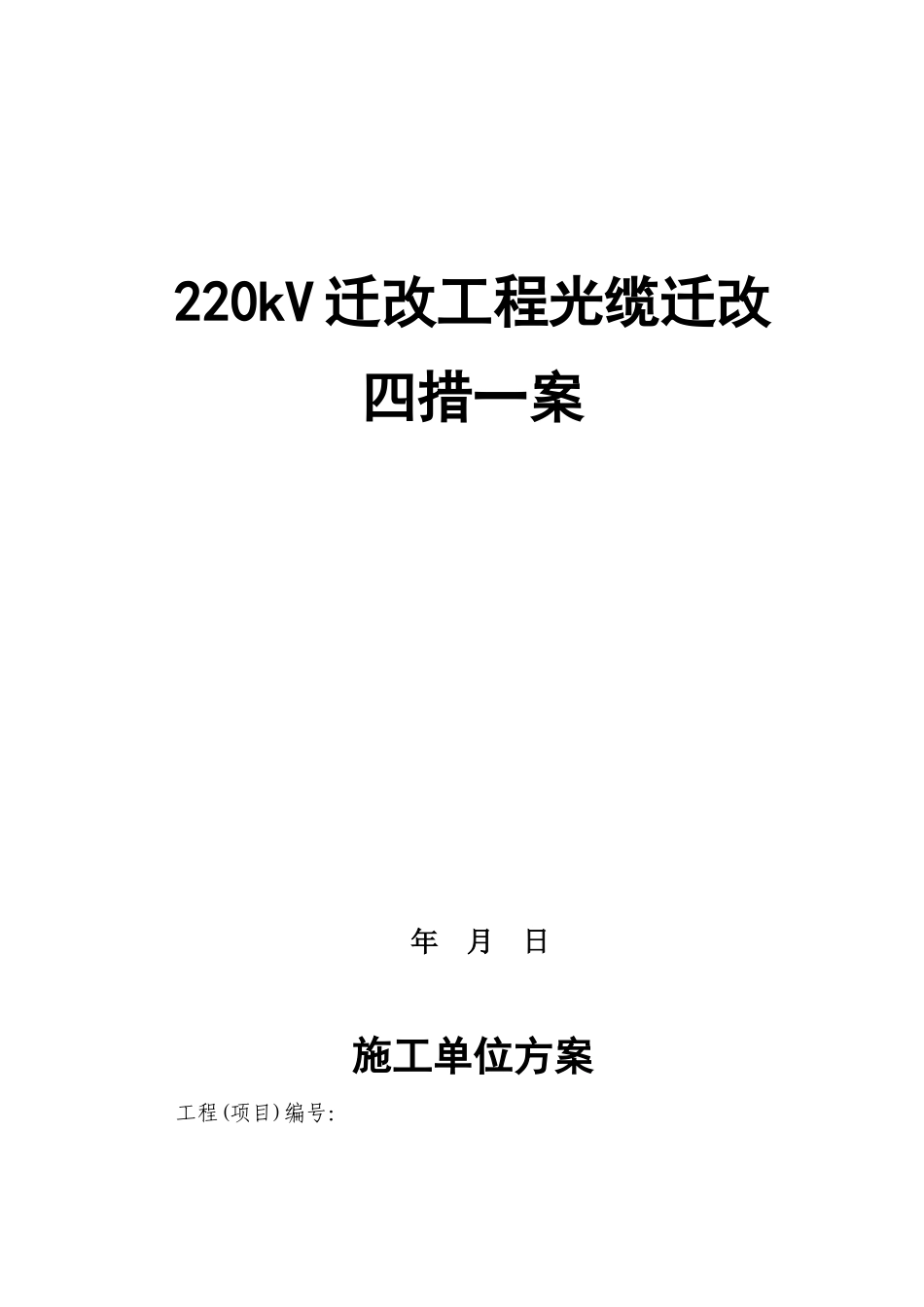

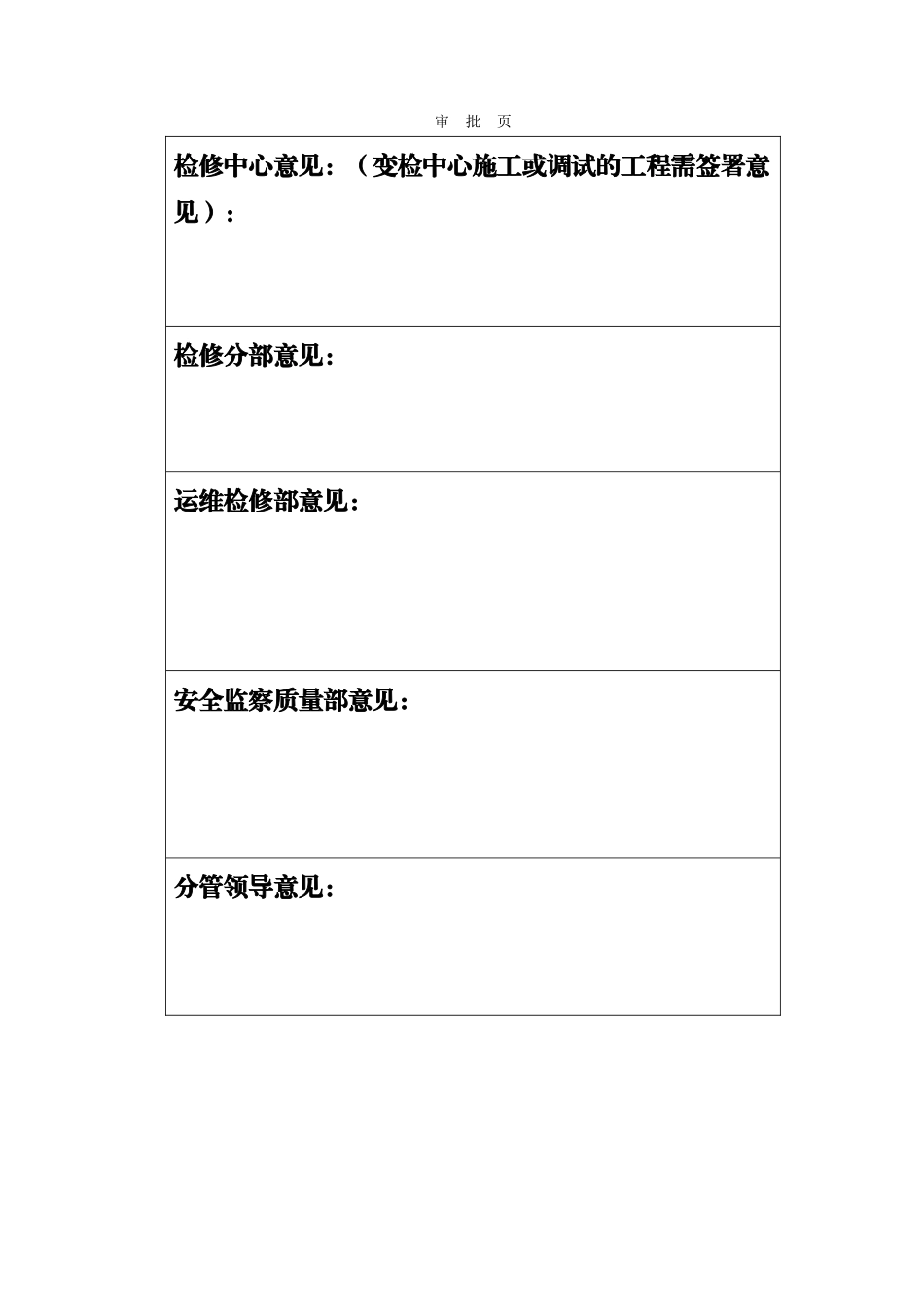

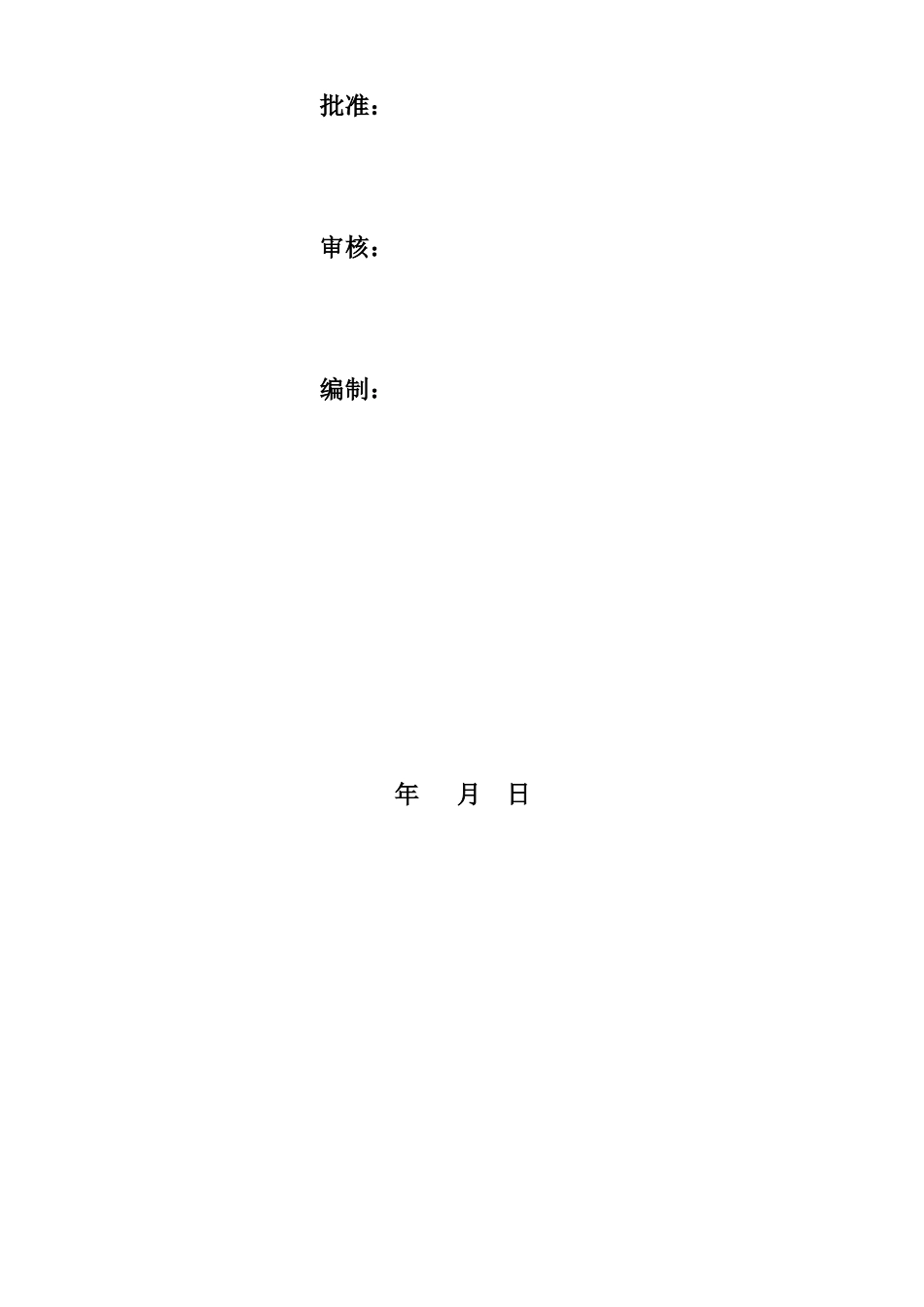

220kV 迁改工程光缆迁改四措一案 年 月 日施工单位方案工程(项目)编号： 批准： 审核： 编制： 年 月 日审 批 页检修中心意见：（变检中心施工或调试的工程需签署意见）：检修分部意见：运维检修部意见：安全监察质量部意见：分管领导意见：编制说明： 1.编制依据： （1）运行单位提供的资料； （2）检修分公司组织的查勘收资； （3）《国家电网公司电力安全工作规程（线路部分）》； （4）《110—500kV 架空送电线路施工及验收法律规范（GB50233-2025）》； （5）110KV-500KV 架空送电线路设计技术规程以及光缆通信设计相关国家技术规程； 2.线路概况在原 16#塔小号侧新立 G1#终端塔,转向东北在下佛耳附近新立 G2#直线塔，至格斗基附近新立 G3#直线塔，在魏家湾附近新立 G4#转角塔,转向东至宋家坝附近新立 G5 转角塔，跨过兰渝铁路下行线后在生基堡附近新立 G6#直线塔，继续向东至水门坎新立 G7#耐张塔后向东南跨过兰渝铁路下行线后接入在小院附近新立 G8#转角塔, 线路向东南经堡顶、宋家坡，在原 22#塔大号侧新立G11#终端塔，接回原线路 23#。同时，拆除原 220kV 桐玉东线 16#-22#共 7 基铁塔。新建线路长度约 3.2km，新建杆塔合计 11 基，其中终端钢管塔 2 基、耐张钢管塔 7 基、直线钢管塔 2 基。新建线路长度 3.2km，恢复弧垂长度为 4.5km,迁改通信线 1.5km。220kV 桐玉东线 16#-22#段迁改路径平面示意图原 15#原 16#原 17#原 18#新 G1原 19#原 20#原 21#原 22#原 23#新 G2新 G4新 G6新 G7新 G3新 G8新 G5新 G9新 G10新 G11 （一）工作时间 220kV 桐玉东线光缆检修时间 2025 年 12 月 25 日 08：00-12 月 25 日 12：00，光缆开断时间不超过 8 小时，具体时间以调度许可时间为准。（二）工作内容1、迁改 220kV 桐玉东线光缆,由原 15#-16#铁塔之间开断后经新建 G1#塔至新建 G11#至原 22#-23#塔之间断开（在 G1#和 G11#塔上设光缆接续盒）；2.本次 220kV 桐玉东线为 12 芯 OPGW 光缆改接工作注意事项：① 光缆开断前，提前向市通信调度电话（63681100，63681101）申请光缆开断，得到许可命令后，方可开断。 ② 得到开断许可命令后，测试原有光缆相序、衰耗，并记录，有问题及时汇报调度、通讯。③ 光缆施工（仅搬迁平移不开断或开断迁改熔接）工作完成后，测试现有光缆相序、衰耗，并记录，无问题后向重庆市通信调度电话申请完工，...
