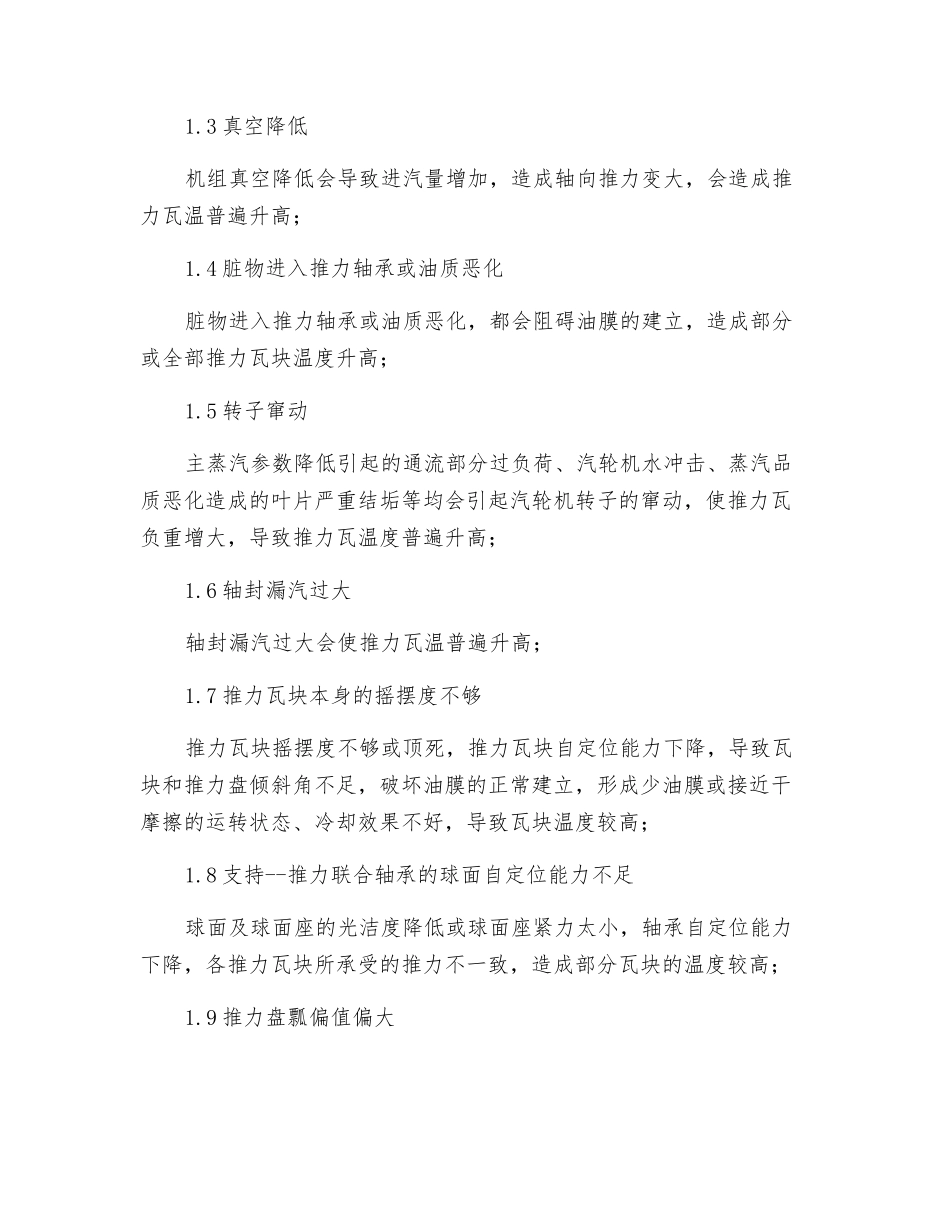

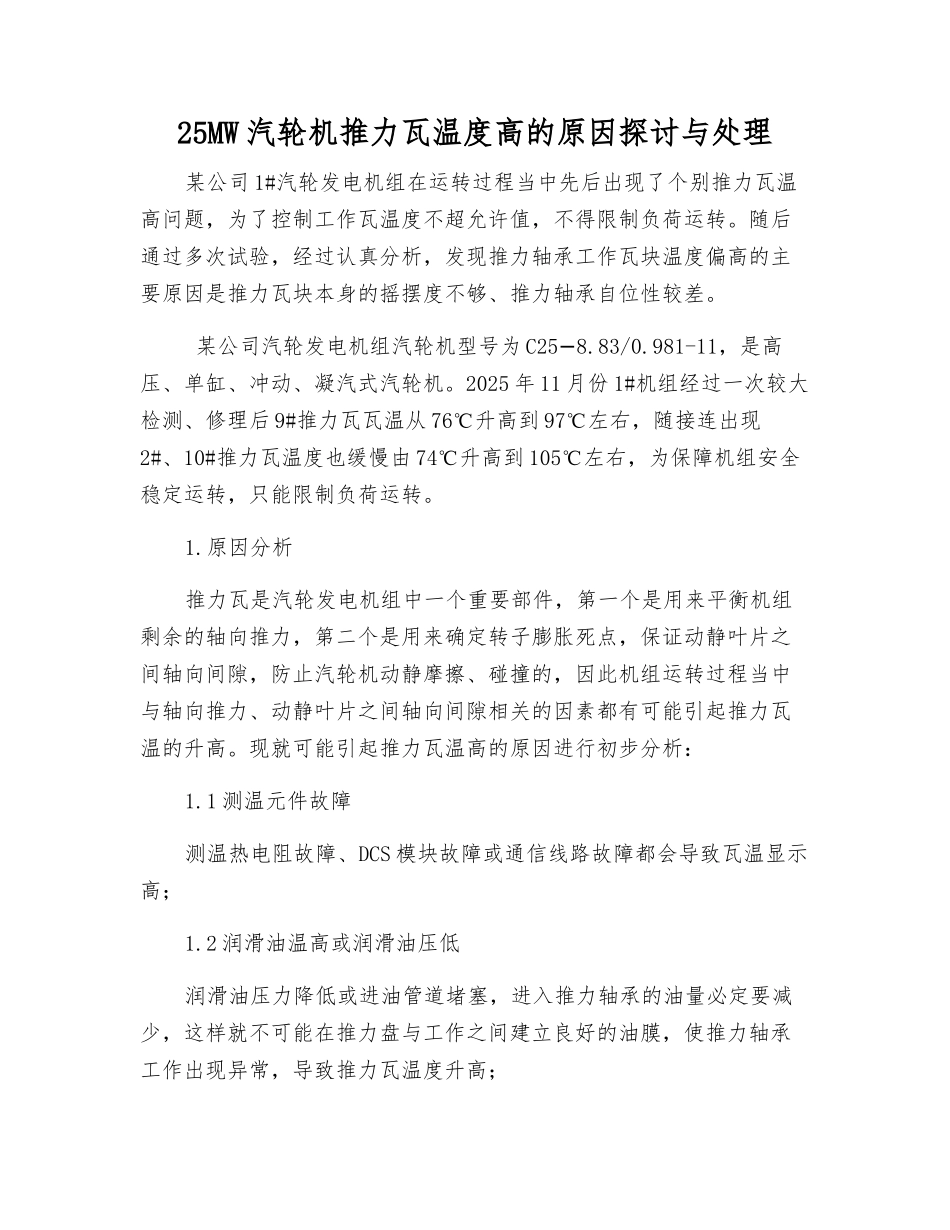

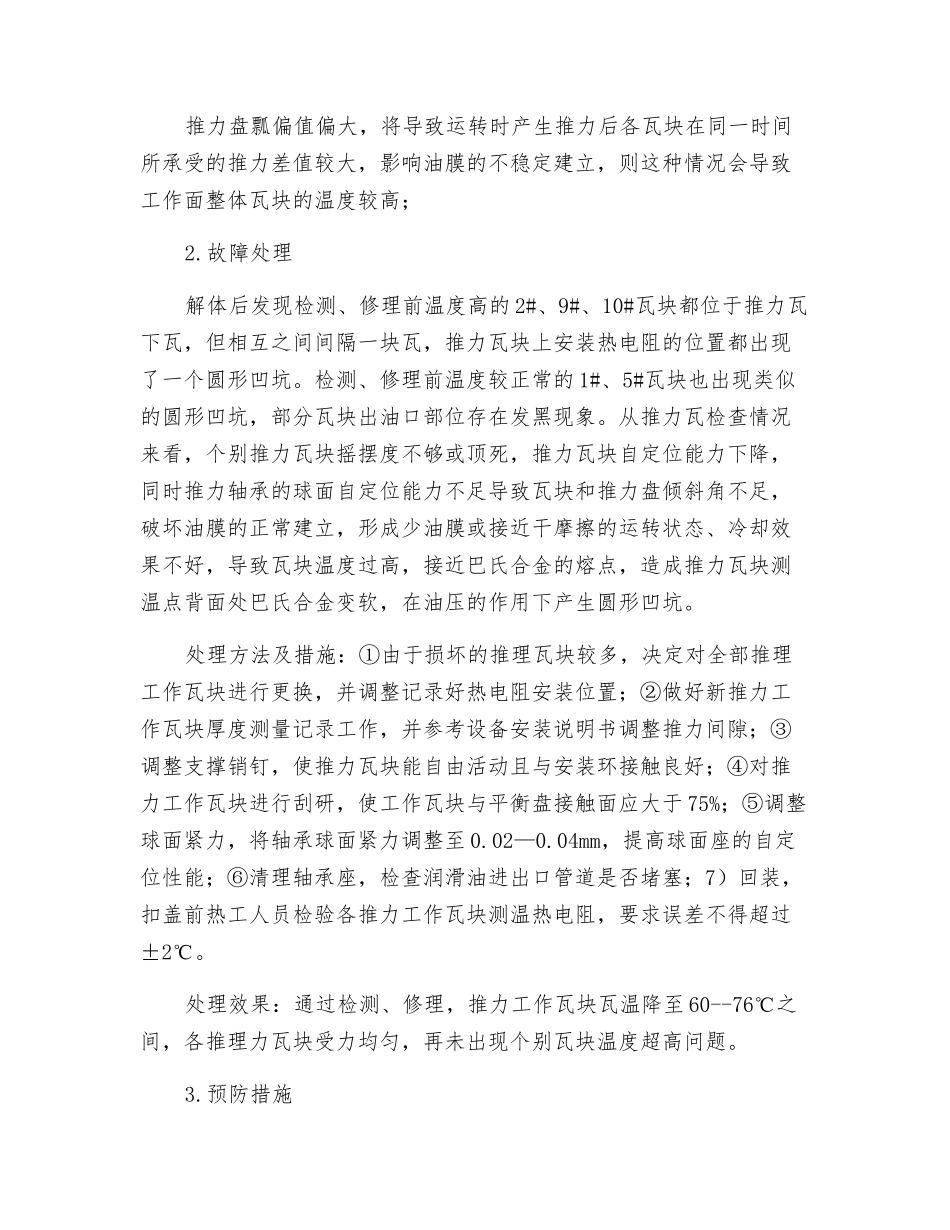

25MW 汽轮机推力瓦温度高的原因探讨与处理某公司 1#汽轮发电机组在运转过程当中先后出现了个别推力瓦温高问题,为了控制工作瓦温度不超允许值,不得限制负荷运转。随后通过多次试验,经过认真分析,发现推力轴承工作瓦块温度偏高的主要原因是推力瓦块本身的摇摆度不够、推力轴承自位性较差。 某公司汽轮发电机组汽轮机型号为 C258.83/0.981-11−,是高压、单缸、冲动、凝汽式汽轮机。2025 年 11 月份 1#机组经过一次较大检测、修理后 9#推力瓦瓦温从 76℃升高到 97℃左右,随接连出现2#、10#推力瓦温度也缓慢由 74℃升高到 105℃左右,为保障机组安全稳定运转,只能限制负荷运转。1.原因分析推力瓦是汽轮发电机组中一个重要部件,第一个是用来平衡机组剩余的轴向推力,第二个是用来确定转子膨胀死点,保证动静叶片之间轴向间隙,防止汽轮机动静摩擦、碰撞的,因此机组运转过程当中与轴向推力、动静叶片之间轴向间隙相关的因素都有可能引起推力瓦温的升高。现就可能引起推力瓦温高的原因进行初步分析:1.1 测温元件故障测温热电阻故障、DCS 模块故障或通信线路故障都会导致瓦温显示高;1.2 润滑油温高或润滑油压低润滑油压力降低或进油管道堵塞,进入推力轴承的油量必定要减少,这样就不可能在推力盘与工作之间建立良好的油膜,使推力轴承工作出现异常,导致推力瓦温度升高;1.3 真空降低机组真空降低会导致进汽量增加,造成轴向推力变大,会造成推力瓦温普遍升高;1.4 脏物进入推力轴承或油质恶化脏物进入推力轴承或油质恶化,都会阻碍油膜的建立,造成部分或全部推力瓦块温度升高;1.5 转子窜动主蒸汽参数降低引起的通流部分过负荷、汽轮机水冲击、蒸汽品质恶化造成的叶片严重结垢等均会引起汽轮机转子的窜动,使推力瓦负重增大,导致推力瓦温度普遍升高;1.6 轴封漏汽过大轴封漏汽过大会使推力瓦温普遍升高;1.7 推力瓦块本身的摇摆度不够推力瓦块摇摆度不够或顶死,推力瓦块自定位能力下降,导致瓦块和推力盘倾斜角不足,破坏油膜的正常建立,形成少油膜或接近干摩擦的运转状态、冷却效果不好,导致瓦块温度较高;1.8 支持--推力联合轴承的球面自定位能力不足球面及球面座的光洁度降低或球面座紧力太小,轴承自定位能力下降,各推力瓦块所承受的推力不一致,造成部分瓦块的温度较高;1.9 推力盘瓢偏值偏大推力盘瓢偏值偏大,将导致运转时产生推力后各瓦块在同一时间所承受的推力差值较大,影响油膜的不稳定建立,则这种...
