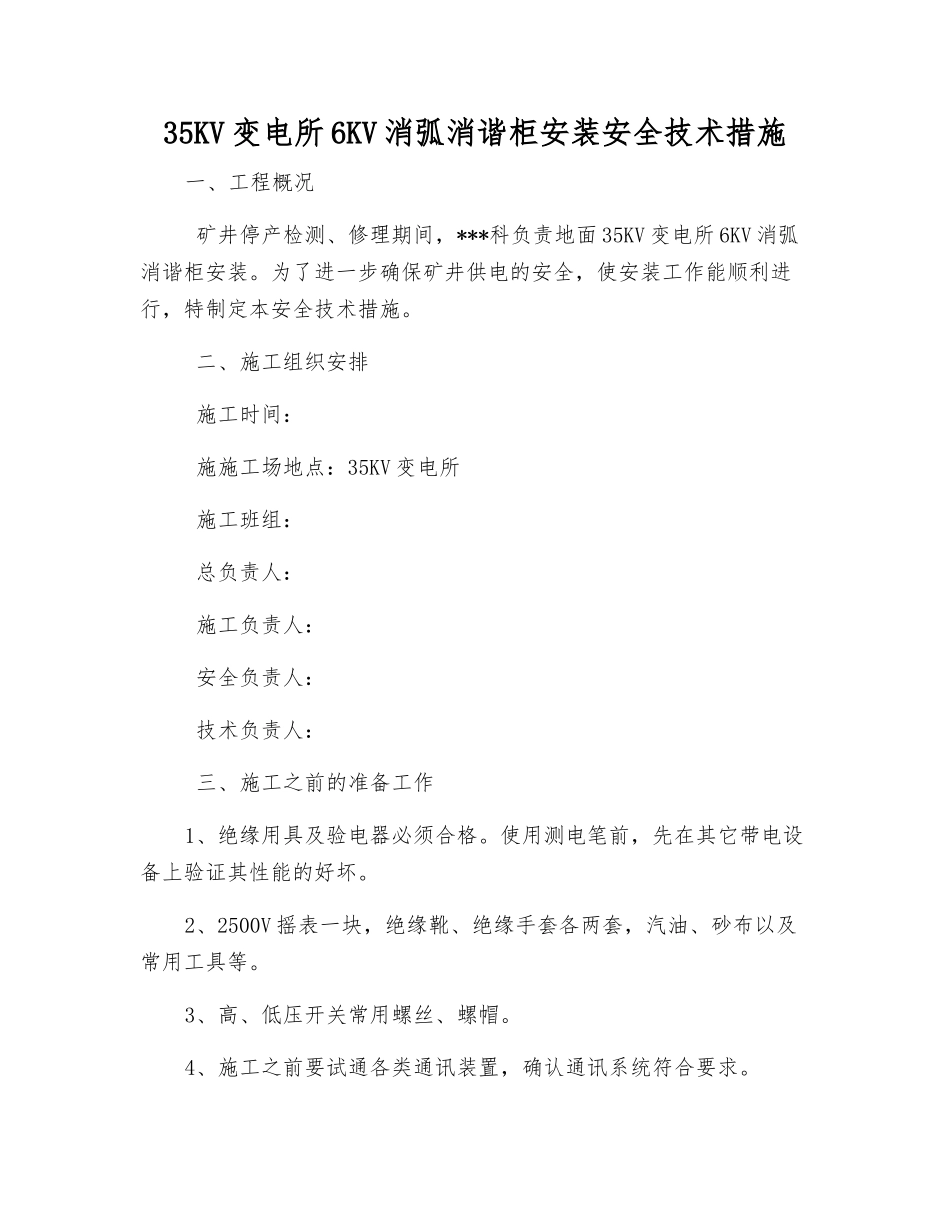

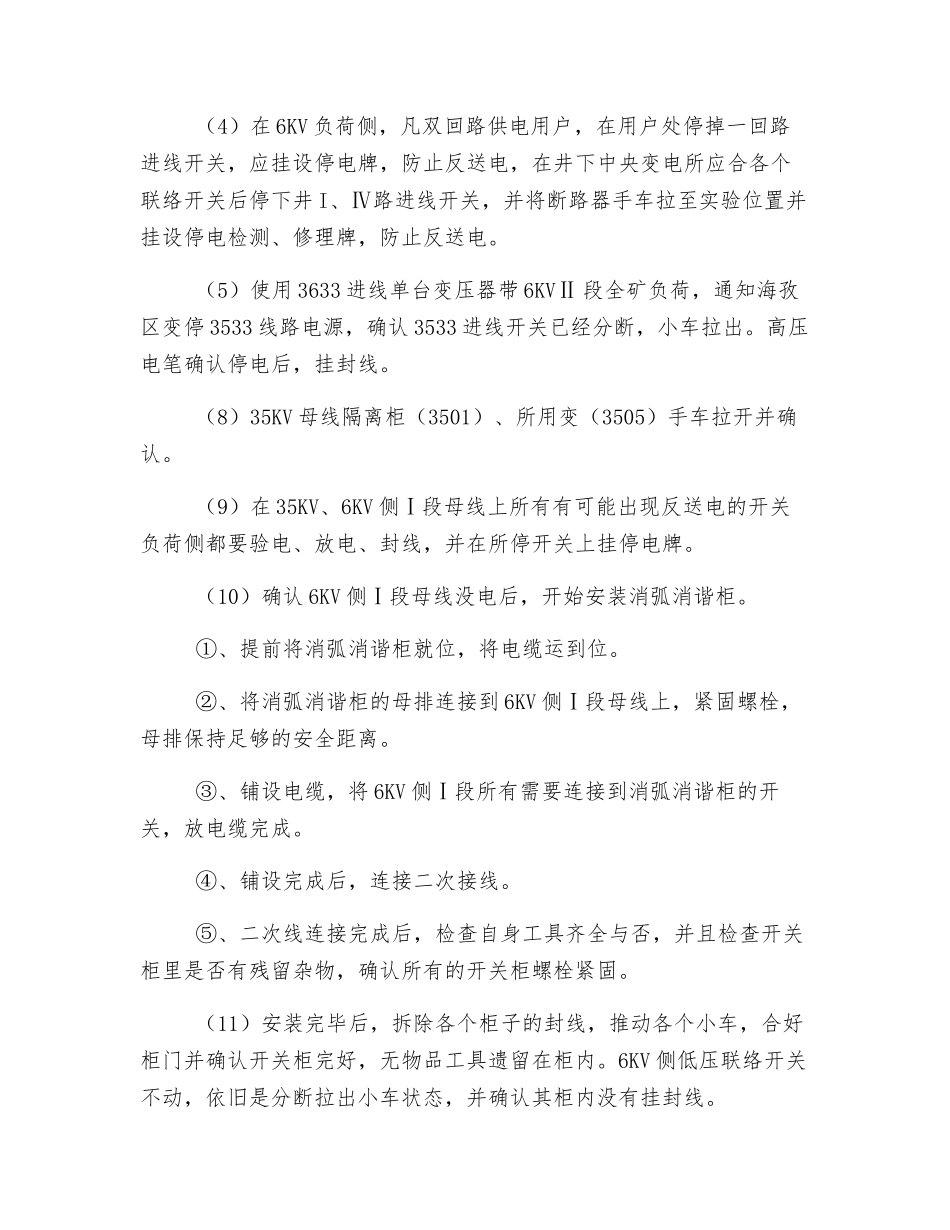

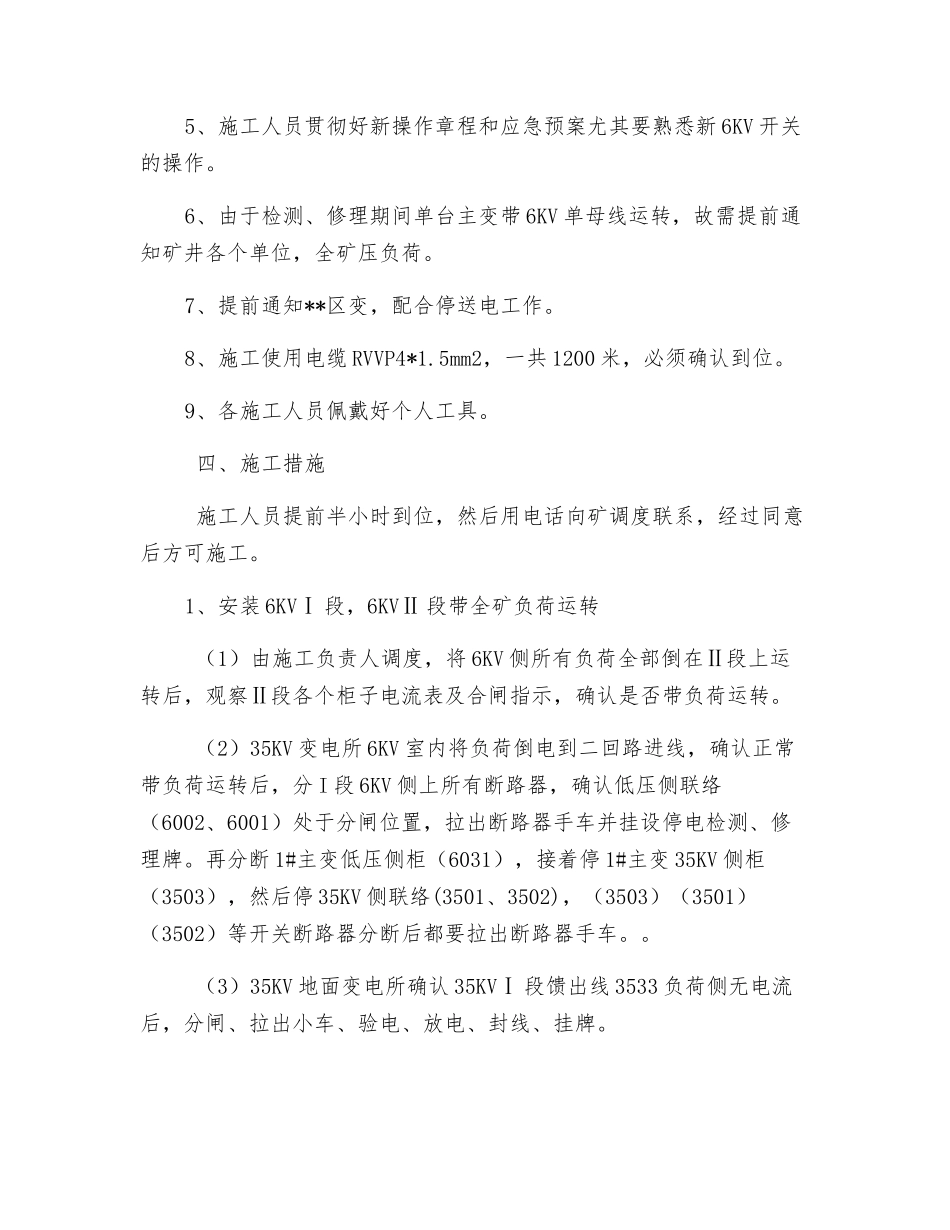

35KV 变电所 6KV 消弧消谐柜安装安全技术措施一、工程概况 矿井停产检测、修理期间，***科负责地面 35KV 变电所 6KV 消弧消谐柜安装。为了进一步确保矿井供电的安全，使安装工作能顺利进行，特制定本安全技术措施。 二、施工组织安排 施工时间： 施施工场地点：35KV 变电所 施工班组： 总负责人： 施工负责人： 安全负责人： 技术负责人： 三、施工之前的准备工作1、绝缘用具及验电器必须合格。使用测电笔前，先在其它带电设备上验证其性能的好坏。2、2500V 摇表一块，绝缘靴、绝缘手套各两套，汽油、砂布以及常用工具等。3、高、低压开关常用螺丝、螺帽。4、施工之前要试通各类通讯装置，确认通讯系统符合要求。5、施工人员贯彻好新操作章程和应急预案尤其要熟悉新 6KV 开关的操作。6、由于检测、修理期间单台主变带 6KV 单母线运转，故需提前通知矿井各个单位，全矿压负荷。7、提前通知**区变，配合停送电工作。8、施工使用电缆 RVVP4*1.5mm2，一共 1200 米，必须确认到位。9、各施工人员佩戴好个人工具。 四、施工措施 施工人员提前半小时到位，然后用电话向矿调度联系，经过同意后方可施工。1、安装 6KVⅠ 段，6KVⅡ 段带全矿负荷运转 （1）由施工负责人调度，将 6KV 侧所有负荷全部倒在Ⅱ段上运转后，观察Ⅱ段各个柜子电流表及合闸指示，确认是否带负荷运转。 （2）35KV 变电所 6KV 室内将负荷倒电到二回路进线，确认正常带负荷运转后，分 I 段 6KV 侧上所有断路器，确认低压侧联络（6002、6001）处于分闸位置，拉出断路器手车并挂设停电检测、修理牌。再分断 1#主变低压侧柜（6031），接着停 1#主变 35KV 侧柜（3503），然后停 35KV 侧联络(3501、3502)，（3503）（3501）（3502）等开关断路器分断后都要拉出断路器手车。。 （3）35KV 地面变电所确认 35KVⅠ 段馈出线 3533 负荷侧无电流后，分闸、拉出小车、验电、放电、封线、挂牌。 （4）在 6KV 负荷侧，凡双回路供电用户，在用户处停掉一回路进线开关，应挂设停电牌，防止反送电，在井下中央变电所应合各个联络开关后停下井 I、Ⅳ路进线开关，并将断路器手车拉至实验位置并挂设停电检测、修理牌，防止反送电。 （5）使用 3633 进线单台变压器带 6KVⅡ 段全矿负荷，通知海孜区变停 3533 线路电源，确认 3533 进线开关已经分断，小车拉出。高压电笔确认停电后，挂封线。 （8）35KV 母线隔离柜（3501）、所用变（3505...
