6KV配电室高压操作规程

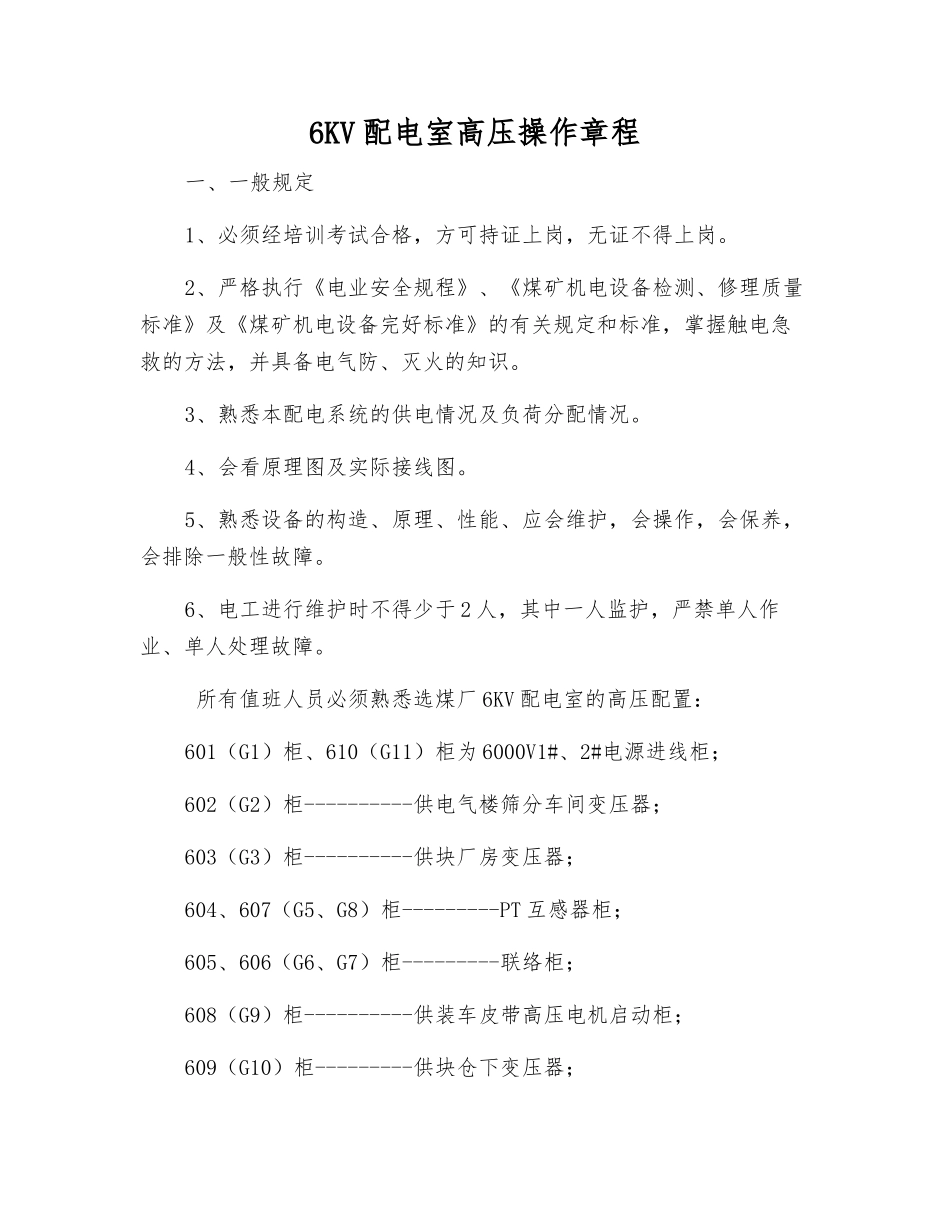

6KV 配电室高压操作章程一、一般规定1、必须经培训考试合格，方可持证上岗，无证不得上岗。2、严格执行《电业安全规程》、《煤矿机电设备检测、修理质量标准》及《煤矿机电设备完好标准》的有关规定和标准，掌握触电急救的方法，并具备电气防、灭火的知识。3、熟悉本配电系统的供电情况及负荷分配情况。4、会看原理图及实际接线图。5、熟悉设备的构造、原理、性能、应会维护，会操作，会保养，会排除一般性故障。6、电工进行维护时不得少于 2 人，其中一人监护，严禁单人作业、单人处理故障。 所有值班人员必须熟悉选煤厂 6KV 配电室的高压配置：601（G1）柜、610（G11）柜为 6000V1#、2#电源进线柜；602（G2）柜----------供电气楼筛分车间变压器；603（G3）柜----------供块厂房变压器；604、607（G5、G8）柜---------PT 互感器柜；605、606（G6、G7）柜---------联络柜；608（G9）柜----------供装车皮带高压电机启动柜；609（G10）柜---------供块仓下变压器；611（G12）柜---------供末厂房变压器。（共 11 块柜，G4 柜移自主井供 101 皮带。）7、所有电气管理人员都应熟悉选煤厂 6KV 室的供电方式： 电源来自亚美大宁矿井 35KV 变电站 6KV 室。1#回路：由 35KV 变电所的 606#柜，引至厂 6KV 配电室 601#（G1）柜。2#回路：由 35KV 变电所的 616#柜，引至厂 6KV 配电室的610#（G11）柜。8、所有电气管理人员都应熟悉运转方式： 高压正常运转时为双电源、分段运转，同时投入 601 和 610 柜，采纳热备。 当任一回路电源故障时，可切除故障进线柜，操作母联柜，进行全厂供电。9、在检测、修理停送 601、610 任一进线柜时，由选煤厂提出，经地面部电气主管申请，到矿机电部办理工作票后，方可进行停送电工作。 二、 操作前的准备1、操作高压时，必须执行倒闸操作票制度。2、操作前必须戴好绝缘手套、绝缘靴，准备等电位级的验电器和接地棒，并认真检查，确认完好后方可使用。 三、操作1、正常送电 A：一段母线送电： a)首先确定 605、606 母联柜均未合上。 b)将 601（1#电源进线柜）进行全面检查，在无隐患、无问题的的情况下，观察断路器处于分闸指示位置时，摇入开关小车，到位后，合上控制电源开关，储能、旋转合闸旋钮，使真空断路器合闸。此时断路器指示牌处于“合”的状态，绿灯灭，红灯亮，I 段母线得电。 c)送上 604PT 柜，观察线、相电压等参数值是否正常。 d)送上电气楼变压器（6...
