ABC网络工程项目实施文档

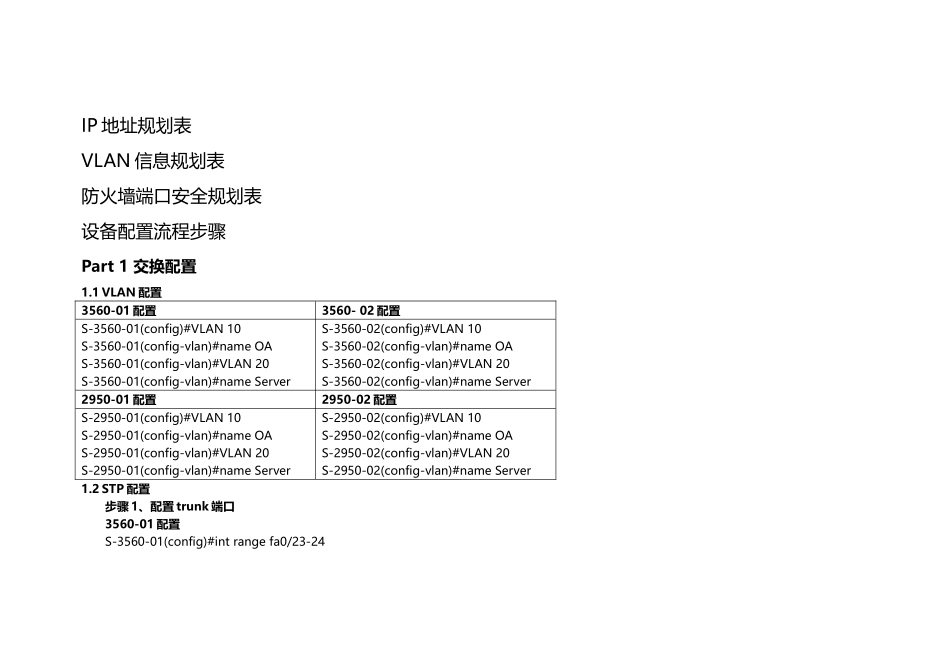

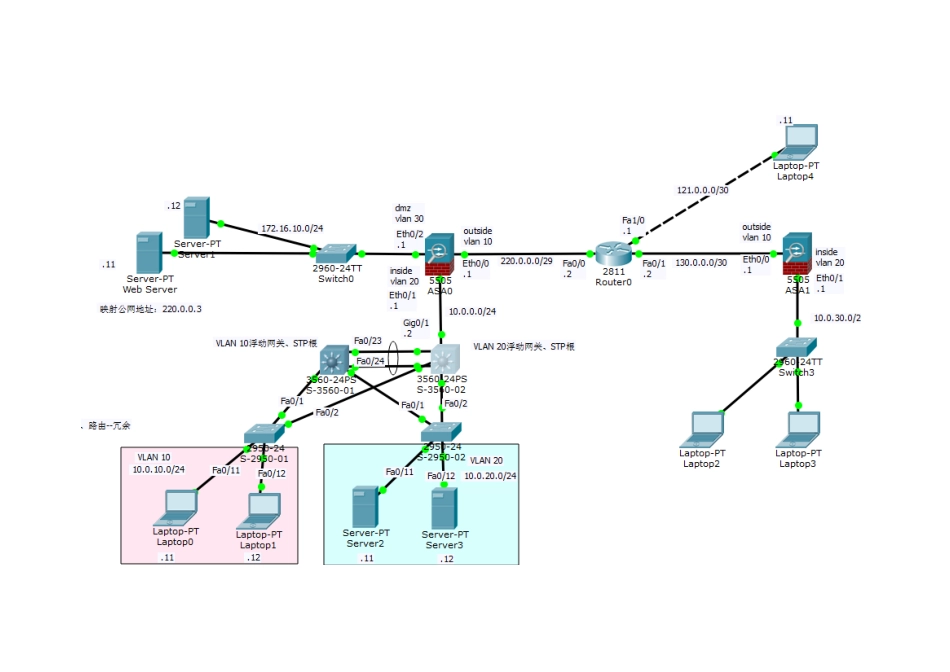

ABC 网络工程项目实施文档网络拓扑图IP 地址规划表VLAN 信息规划表防火墙端口安全规划表设备配置流程步骤Part 1 交换配置1.1 VLAN 配置3560-01 配置3560- 02 配置S-3560-01(config)#VLAN 10S-3560-01(config-vlan)#name OAS-3560-01(config-vlan)#VLAN 20S-3560-01(config-vlan)#name ServerS-3560-02(config)#VLAN 10S-3560-02(config-vlan)#name OAS-3560-02(config-vlan)#VLAN 20S-3560-02(config-vlan)#name Server2950-01 配置2950-02 配置S-2950-01(config)#VLAN 10S-2950-01(config-vlan)#name OAS-2950-01(config-vlan)#VLAN 20S-2950-01(config-vlan)#name ServerS-2950-02(config)#VLAN 10S-2950-02(config-vlan)#name OAS-2950-02(config-vlan)#VLAN 20S-2950-02(config-vlan)#name Server1.2 STP 配置步骤 1、配置 trunk 端口3560-01 配置S-3560-01(config)#int range fa0/23-24S-3560-01(config-if-range)#switchport trunk encapsulation dot1qS-3560-01(config-if-range)#switchport mode trunkS-3560-01(config-if-range)#switchport trunk allowed vlan 10,20S-3560-01(config)#int range fa0/1-2S-3560-01(config-if-range)#switchport trunk encapsulation dot1qS-3560-01(config-if-range)#switchport mode trunkS-3560-01(config-if-range)#switchport trunk allowed vlan 10,203560-02 配置S-3560-02(config)#int range fa0/23-24S-3560-02(config-if-range)#switchport trunk encapsulation dot1qS-3560-02(config-if-range)#switchport mode trunkS-3560-02(config-if-range)#switchport trunk allowed vlan 10,20S-3560-02(config)#int range fa0/1-2S-3560-02(config-if-range)#switchport trunk encapsulation dot1qS-3560-02(config-if-range)#switchport mode trunkS-3560-02(config-if-range)#switchport trunk allowed vlan 10,202950-1 配置S-2950-01(config)#int range fa0/1-2S-2950-01(config-if-range)#switchport mode trunkS-2950-01(config-if-range)#switchport trunk allowed vlan 10,202950-02 配置S-2950-02(config)#int range fa0/1-2S-2950-02(config-if-range)#switchport mode trunkS-2950-02(config-if-range)#switchport trunk allowed vlan 10,20步骤 2、配置 STP 生成树3560-01 配置35...
