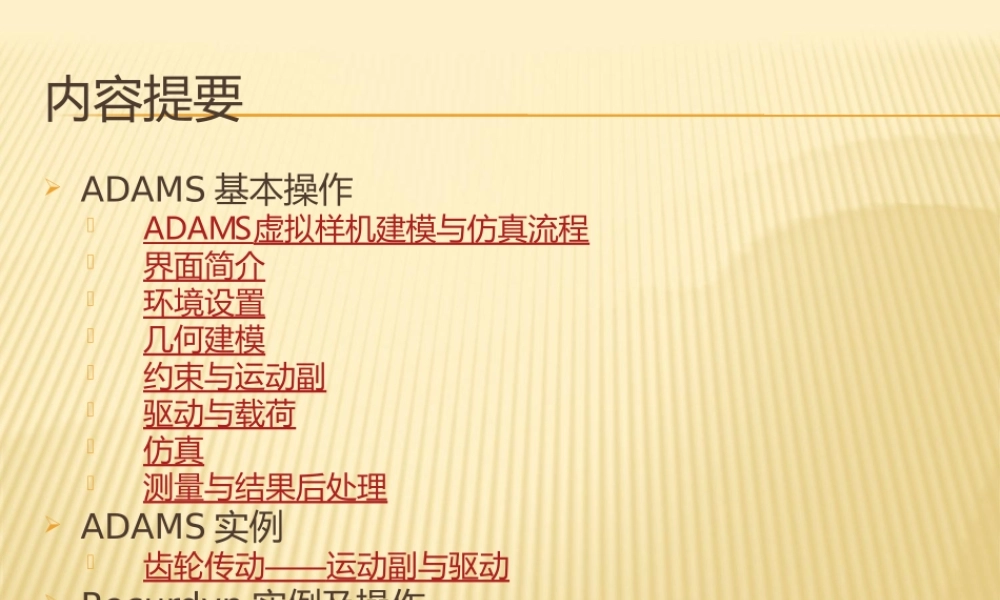

内容提要 ADAMS 基本操作ADAMS虚拟样机建模与仿真流程界面简介环境设置几何建模约束与运动副驱动与载荷仿真测量与结果后处理 ADAMS 实例齿轮传动——运动副与驱动 Recurdyn 实例及操作撞球模型——多刚体接触啄木鸟玩具——弹簧力与接触流程Adams 界面简介——模块构成Adams 界面简介—— ADAMS/View主工具箱建模与仿真控制工具箱单击鼠标右键可打开其它工具 • 显示功能的变更决定于你在主工具箱中所选取的指令而具有不同的画面坐标系坐标系状态栏状态栏标题标题工作栅格工作栅格下拉菜单下拉菜单1234567891011121314151612345678910111213141516几何建模测量恢复 / 重做驱动运动副颜色移动动态浏览建构力元素前后视图动态旋转上下视图左右视图背景颜色视窗布局其他建模环境设置1 设置坐标系2 设置单位3 设置重力4 设置工作栅格5 设置背景颜色6 设置图标7 启用坐标窗口8 设置视窗布局和视窗视角9 设置模型渲染 设定坐标系统ADAMS/View 使用直角坐标系可设定为圆柱坐标系或球坐标 设定单位欲设定单位… 使用 主菜单 Settings | Units 设定重力欲设定重力… 使用 主菜单Settings | Gravity初始模型建立环境 ...欲设定坐标系统 … 使用 主菜单Settings | Coordinate System工作目录工作目录你可以设定工作网格的显示状态你可以设定工作网格的位置与设定坐标平面 使用 主菜单Settings | Working Grid Settings设定位置 ... 绝对原点 现有的坐标系统设定坐标平面 ... 绝对坐标轴向 Pre-defined axes, edges, or face normals Locations of existing CSs or vertices•Settings | Force Graphics ：设定Force, Torque 的比例及属性•Settings | Solver ：求解过程中的详细设定设定，如：求解器的种类、公差、精度、除错、输出等设定•Settings | icons ：设定 Icons 大小、颜色、显示 / 隐藏等属性•Settings | Fonts ：字体设定坐标视窗提供…1. 坐标值 （ X, Y,X ）2. 长度值（ dx, dy, dz ）•按鼠标左键从 A 点拖动到 B 点，坐标视窗会自动标出相对 X, Y, Z 方向的长度。•Mag 是合成长度。启动方式： the Main Toolbox tool: the menu bar: View|Coordinates Window Hotkey: F4ADAMS/View 为用户观察模型提供了多种方式，用户可以很容易...
