BBRTU阀室控制系统技术方案设计

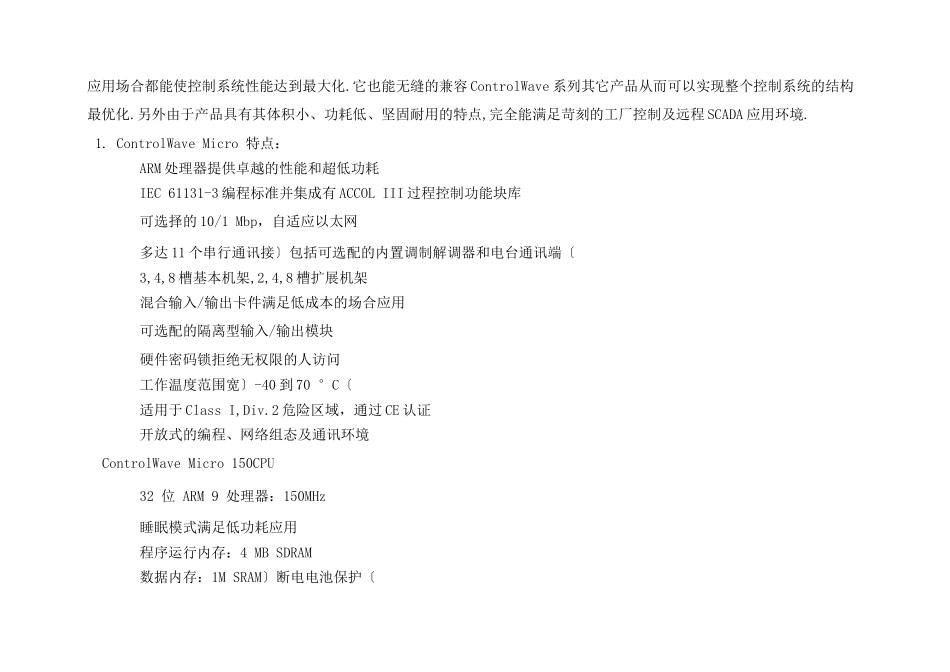

BB RTU 阀室控制系统技术方案西 气 东 输 ** 支 干 线 站 控 系 统 拟 采 纳 以 计 算 机 为 核 心 的 监 控 及 数 据 采 集 ＜ SCADA- Supervisory Control And DataAcquisition〉系统.其中在各监控阀室、监视阀室和高位检测点分别设置远程终端装置〕RTU〔作为 SCADA 系统的远方控制单元.RTU 是保证天然气输送管道、输油管道自动化监控系统正常运行的基础，系统投产运行后可以达到在调度控制中心〕MCC〔或备用调度控制中心〕SCC〔对全线进行自动监控的技术水平.2. 系统描述BristolBabcock 公司在全球自控系统的领导地位、丰富的石油天然气及管道行业经验、以及独特的系统设计方法保证我们为各监控阀室、监视阀室和高位检测点 RTU 部分提供一整套解决方案,并且保证该解决方案是最佳的解决方案.各监控阀室、监视阀室和高位检测点 RTU 均采纳 BB 公司的 ControlWave Micro 控制器.ControlWave Micro 控制器 CPU集成了 1 个 RS232、1 个 RS485 串和 2 个 1 10MB 以态网 .阀室 RT U 与通信系统之间采纳光通信，将 RT U 的数据同时向上下游的站控制系统发送，光通信通道任一处发生故障时，均可保证 RTU 的正常通信，提高整条管线的安全性.BristolBabcock 公司的 ControlWave 控制器组态软件 ControlWave DesignerX 作在基于 32 位的 Windows 系统，软件编程支持复制、粘贴、自定义工具栏、快捷方式、I/O 仿真、程序离线测试、程序打印等操作，同时软件编辑器提供各种操作的向导帮助，可以使操作者容易的完成如：I/O 的组态、函数和功能块的添加删除、关键字的添加、变量和数据类型的定义等工作.组态软件 ControlWave Designer 提供五种编程语言＜ST, FDB, LD, SFC, IL＞.3. 系统功能远程终端装置--RTU对现场的工艺变量进行数据采集和处理；监控线路紧急截断阀；供电系统的监控；采集和处理阴极保护站的相关变量；可燃气体的监视和报警；数据存储及处理；逻辑控制；紧急停车〕ESD〔；为调度控制中心提供有关数据；接受并执行调度控制中心下达的命令等.4. 系统硬件描述4.1 远程终端装置〕RTU-ControlWave Micro>ControlWave Micro 是集成了 PLC,RTU 和 PAC 的优点与一体的可编程混合控制器，从小规模、中等规模的应用到大规模的应用场合都能使控制系统性能达到最大化.它也能无缝的兼容 ControlWave 系列其它产品从而可以实现整个控制系统的结...
