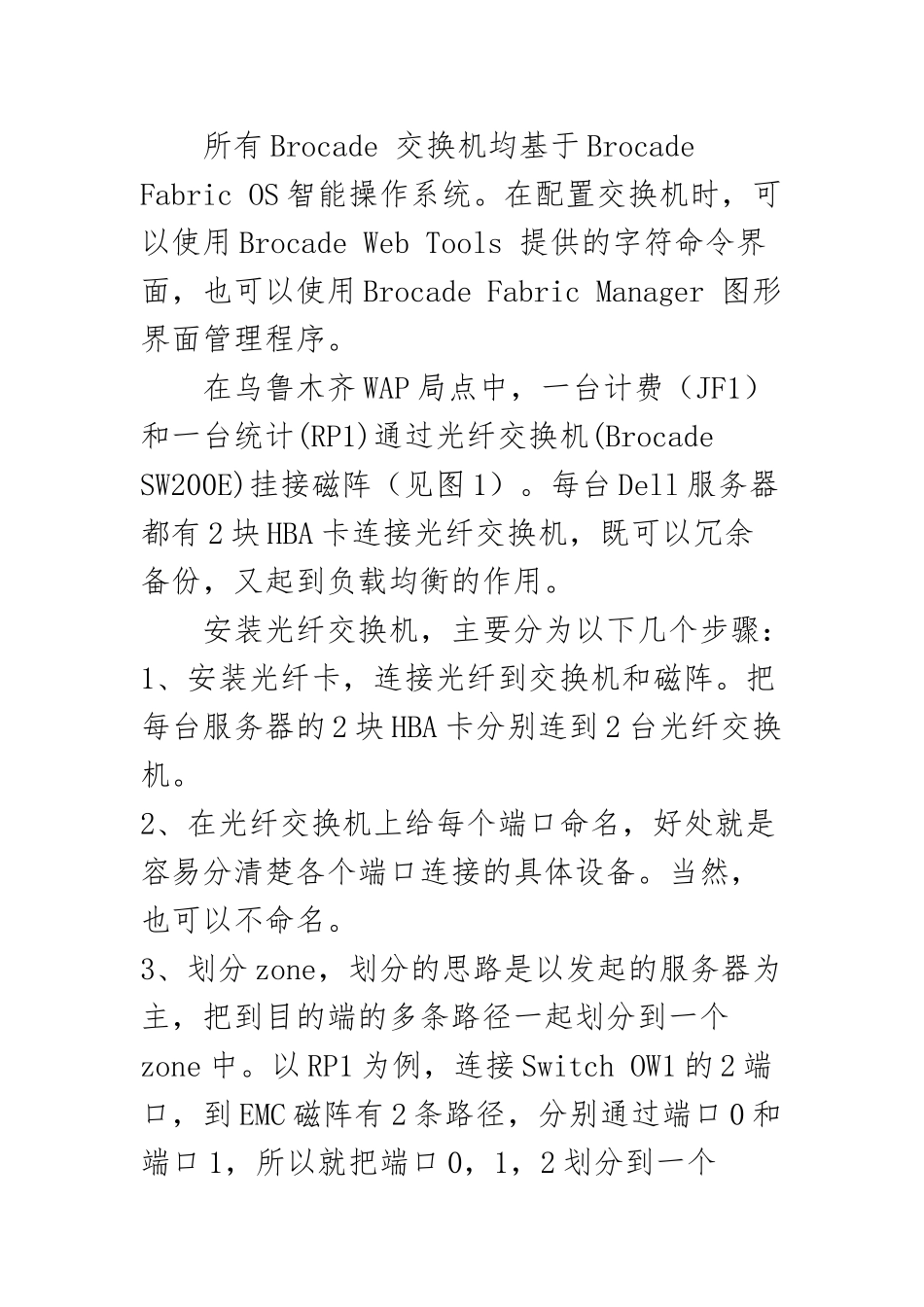

BROCADE 博科光纤交换机的配置手册(9页)Good is good, but better carries it.精益求精，善益求善。博科 Brocade 200E 配置 所有 Brocade 交换机均基于 Brocade Fabric OS 智能操作系统。在配置交换机时，可以使用 Brocade Web Tools 提供的字符命令界面，也可以使用 Brocade Fabric Manager 图形界面管理程序。在乌鲁木齐 WAP 局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图 1）。每台 Dell 服务器都有 2 块 HBA 卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。把每台服务器的 2 块 HBA 卡分别连到 2 台光纤交换机。2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。当然，也可以不命名。3、划分 zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone 中。以 RP1 为例，连接 Switch OW1 的 2 端口，到 EMC 磁阵有 2 条路径，分别通过端口 0 和端口 1，所以就把端口 0，1，2 划分到一个zone 中。当然，也可以把每条路径都划为一个zone。4、保存配置文件。图 1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始默认管理地址是：10.77.77.77，用户名/密码：admin/password。在连接光纤交换机的电脑上配置同网段的地址，在 IE 中输入管理地址，就可以登陆。注意：连接的电脑需要安装 jre1.4 以上，网页才能正常显示。2．图形界面中，选择 Admin，会弹出新的配置网页，见下图。点击 Switch 窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入 2，别的数字也可以，没有影响。点击Network，可以修改管理 ip 地址等内容。可以通过 View Report 查看所有的配置信息。3．点击左侧窗口图标，弹出划分 zone 的窗口。选择 New Zone，输入 Zone 的名字，加入相应的端口。4．选择 Zone Config，把创建的 zone 选中，保存配置并且是配置生效。保存配置配置生效)}：$…，/—*'。~$.}>—、。；）@@《:￥~…【~
