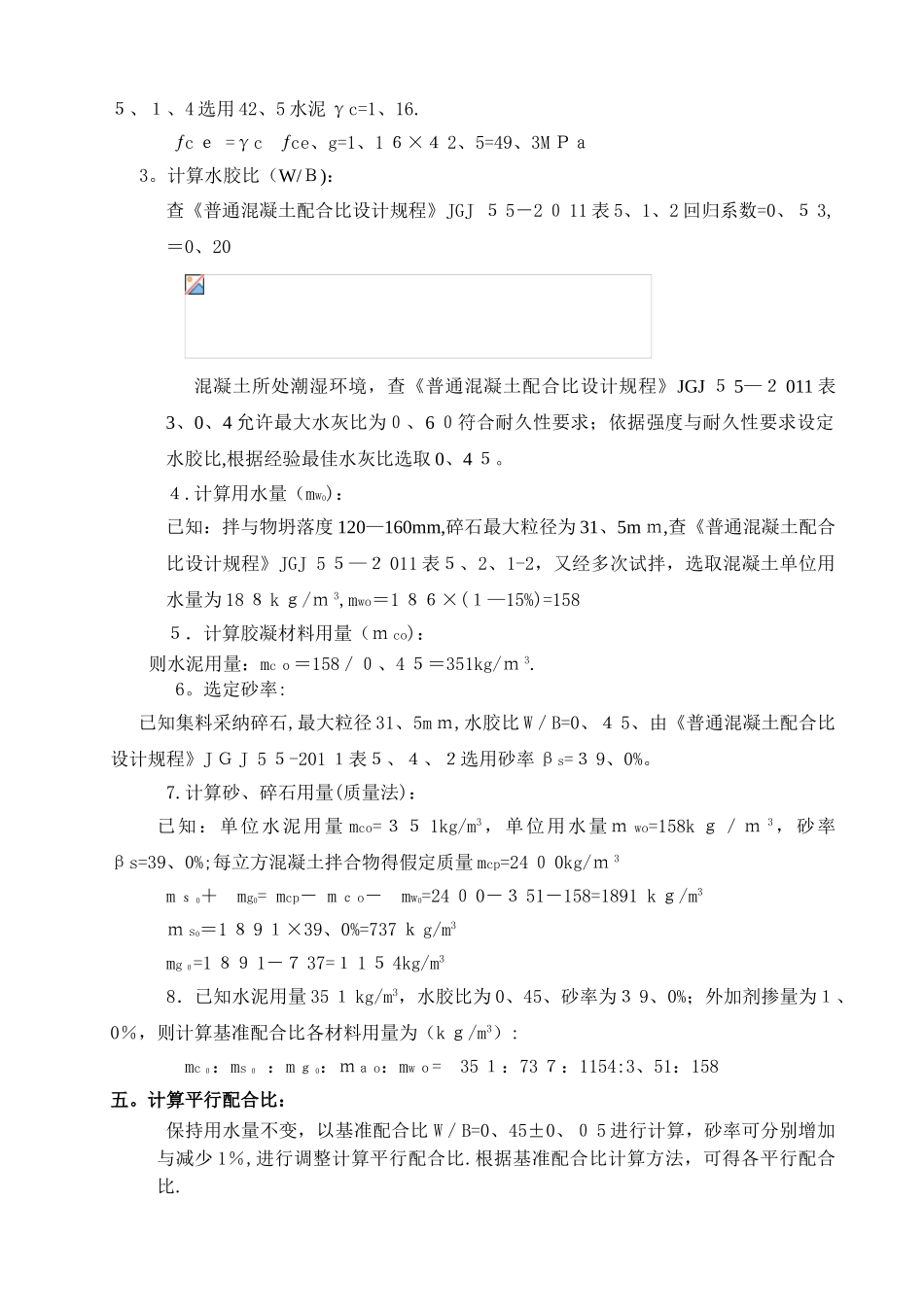

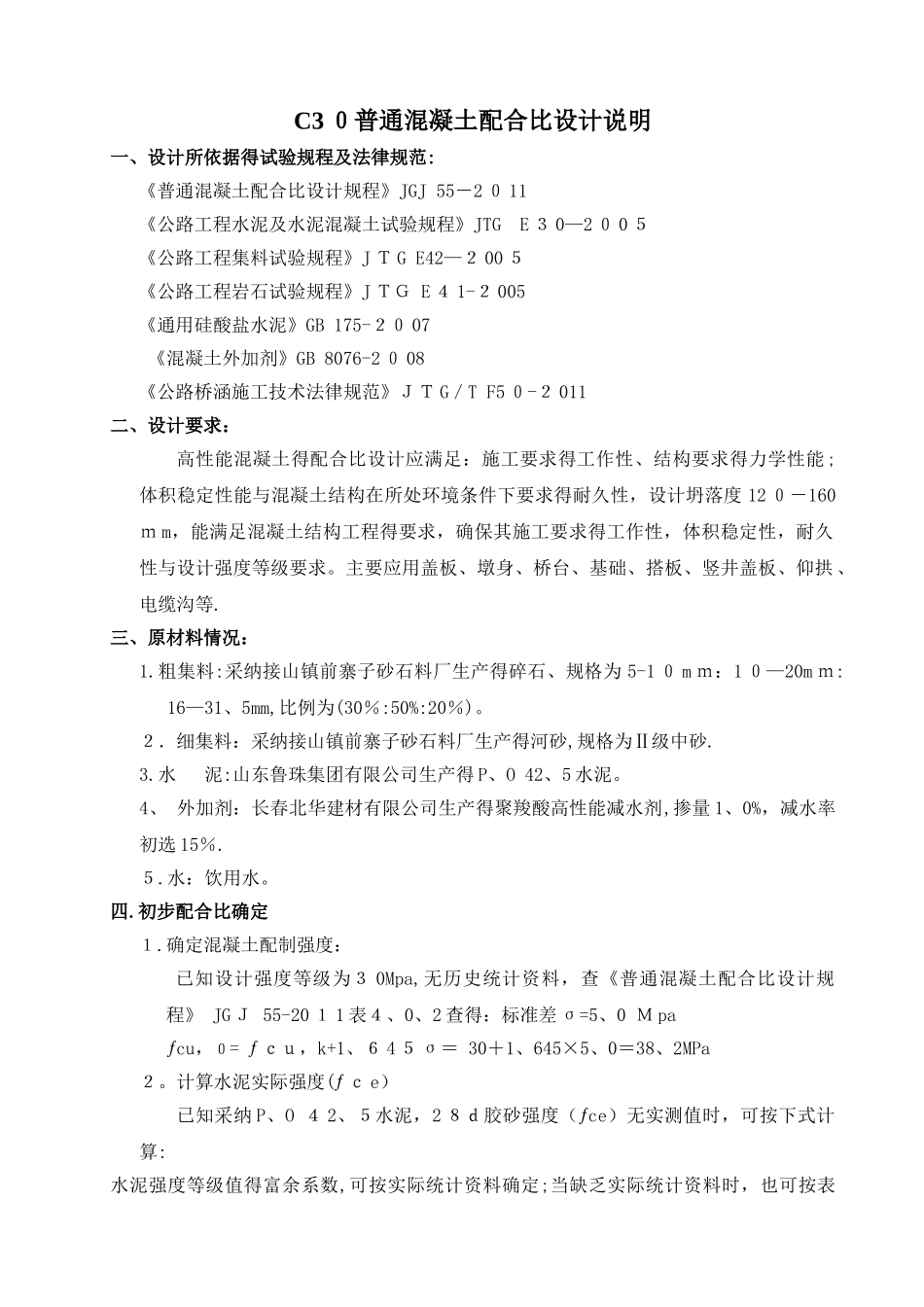

C3 ０普通混凝土配合比设计说明一、设计所依据得试验规程及法律规范:《普通混凝土配合比设计规程》JGJ 55－2 ０ 11《公路工程水泥及水泥混凝土试验规程》JTG E ３ 0—2 ０ 0 ５《公路工程集料试验规程》J Ｔ G E42—２ 00 ５ 《公路工程岩石试验规程》J ＴＧ E ４ 1-２ 005《通用硅酸盐水泥》GB 175-２０ 07 《混凝土外加剂》GB 8076-2 ０ 08《公路桥涵施工技术法律规范》ＪＴ G／T F5 ０-２ 011二、设计要求：高性能混凝土得配合比设计应满足：施工要求得工作性、结构要求得力学性能;体积稳定性能与混凝土结构在所处环境条件下要求得耐久性，设计坍落度 12 ０－160ｍ m，能满足混凝土结构工程得要求，确保其施工要求得工作性，体积稳定性，耐久性与设计强度等级要求。主要应用盖板、墩身、桥台、基础、搭板、竖井盖板、仰拱 、电缆沟等.三、原材料情况：1.粗集料:采纳接山镇前寨子砂石料厂生产得碎石、规格为 5-1 ０ m ｍ：1 ０—20m ｍ:16—31、5mm,比例为(30％:50%:20％)。 ２．细集料：采纳接山镇前寨子砂石料厂生产得河砂,规格为Ⅱ级中砂.3.水 泥:山东鲁珠集团有限公司生产得 P、O 42、5 水泥。4、 外加剂：长春北华建材有限公司生产得聚羧酸高性能减水剂,掺量 1、0%，减水率初选 15％.５.水：饮用水。四.初步配合比确定１.确定混凝土配制强度：已知设计强度等级为３ 0Mpa,无历史统计资料，查《普通混凝土配合比设计规程》 JG Ｊ 55-20 １ 1 表４、0、2 查得：标准差 σ=5、0 Ｍ paƒcu，０= ƒ ｃｕ，k+1、６ 4 ５ σ＝ 30＋1、645×5、0＝38、2MPa２。计算水泥实际强度(ƒ ｃ e） 已知采纳 P、O ４ 2、５水泥，2 ８ｄ胶砂强度（ƒce）无实测值时，可按下式计算:水泥强度等级值得富余系数,可按实际统计资料确定;当缺乏实际统计资料时，也可按表５、１、4 选用 42、5 水泥 γc=1、16.ƒc ｅ =γc ƒce、g=1、1 ６×４ 2、5=49、3M Ｐａ 3。计算水胶比（W/Ｂ)：查《普通混凝土配合比设计规程》JGJ ５ 5－2 ０ 11 表 5、1、2 回归系数=0、５ 3, ＝0、20混凝土所处潮湿环境，查《普通混凝土配合比设计规程》JGJ ５ 5—２ 011 表3、0、4 允许最大水灰比为０、6 ０符合耐久性要求；依据强度与耐久性要求设定水胶比,根据经验最佳水灰比选取 0、4 ５。４.计算用水量（mw0)：已知：拌与物坍落度 120—160mm,碎石最大粒径为 31、5m ｍ,查《...
