CAD-CAM课程设计报告任务说明书

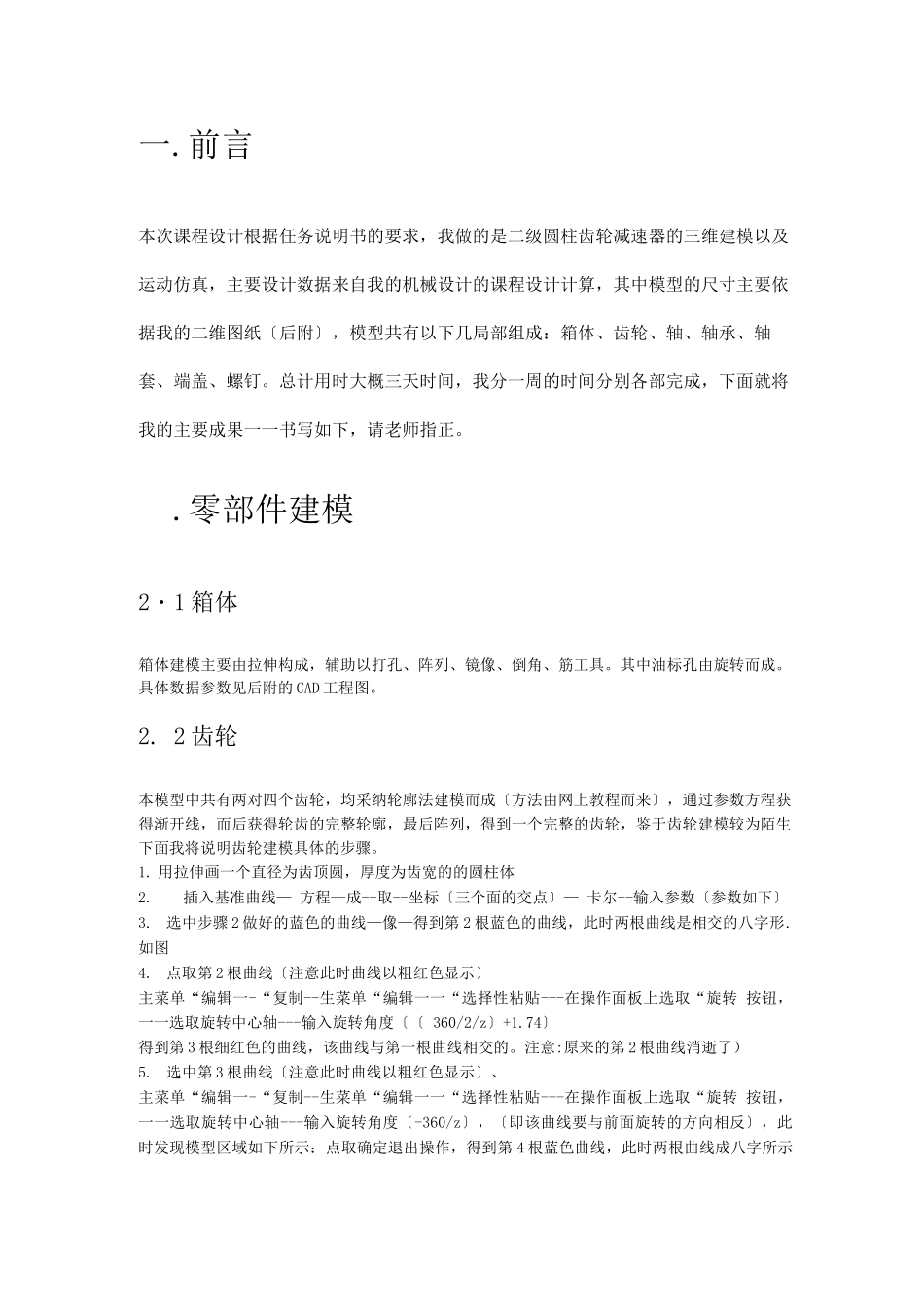

一.前言本次课程设计根据任务说明书的要求，我做的是二级圆柱齿轮减速器的三维建模以及运动仿真，主要设计数据来自我的机械设计的课程设计计算，其中模型的尺寸主要依据我的二维图纸〔后附〕，模型共有以下几局部组成：箱体、齿轮、轴、轴承、轴套、端盖、螺钉。总计用时大概三天时间，我分一周的时间分别各部完成，下面就将我的主要成果一一书写如下，请老师指正。.零部件建模2・1 箱体箱体建模主要由拉伸构成，辅助以打孔、阵列、镜像、倒角、筋工具。其中油标孔由旋转而成。具体数据参数见后附的 CAD 工程图。2. 2 齿轮本模型中共有两对四个齿轮，均采纳轮廓法建模而成〔方法由网上教程而来〕，通过参数方程获得渐开线，而后获得轮齿的完整轮廓，最后阵列，得到一个完整的齿轮，鉴于齿轮建模较为陌生下面我将说明齿轮建模具体的步骤。1. 用拉伸画一个直径为齿顶圆，厚度为齿宽的的圆柱体2. 插入基准曲线— 方程--成--取--坐标〔三个面的交点〕— 卡尔--输入参数〔参数如下〕3.选中步骤 2 做好的蓝色的曲线—像—得到第 2 根蓝色的曲线，此时两根曲线是相交的八字形.如图4.点取第 2 根曲线〔注意此时曲线以粗红色显示〕主菜单“编辑一-“复制--生菜单“编辑一一“选择性粘贴---在操作面板上选取“旋转 按钮，一一选取旋转中心轴---输入旋转角度〔〔 360/2/z〕+1.74〕得到第 3 根细红色的曲线，该曲线与第一根曲线相交的。注意:原来的第 2 根曲线消逝了）5.选中第 3 根曲线〔注意此时曲线以粗红色显示〕、主菜单“编辑一-“复制--生菜单“编辑一一“选择性粘贴---在操作面板上选取“旋转 按钮，一一选取旋转中心轴---输入旋转角度〔-360/z〕，〔即该曲线要与前面旋转的方向相反〕，此时发现模型区域如下所示：点取确定退出操作，得到第 4 根蓝色曲线，此时两根曲线成八字所示如图：6. 用草绘曲线按钮画曲线：先画一个齿根圆，用使用边命令选取那两根曲线〔八字形的两根曲线〕和齿顶圆--分别过那两根八字形的曲线的末端作切线，与齿根圆交两点--修剪多余边一给根部倒角〔R=0.2*m〕，得到图形如下所示：7. 拉伸—除材料绘选取步骤 6 所得的封闭线框，切削得到齿槽.阵列齿数8. 根据不同的尺寸对不同齿轮设计不同的构造形式，分度圆小于 160 采纳整体式，大于 160小于 5 采纳腹板式。〔主要使用拉伸和打孔工具，辅助以倒角和阵列〕如以下图腹板式整体式2. 3 轴本减速器共有三根轴，主要采纳旋转工具，辅助以拉...
