CAD-CAM应用技术教案1-56

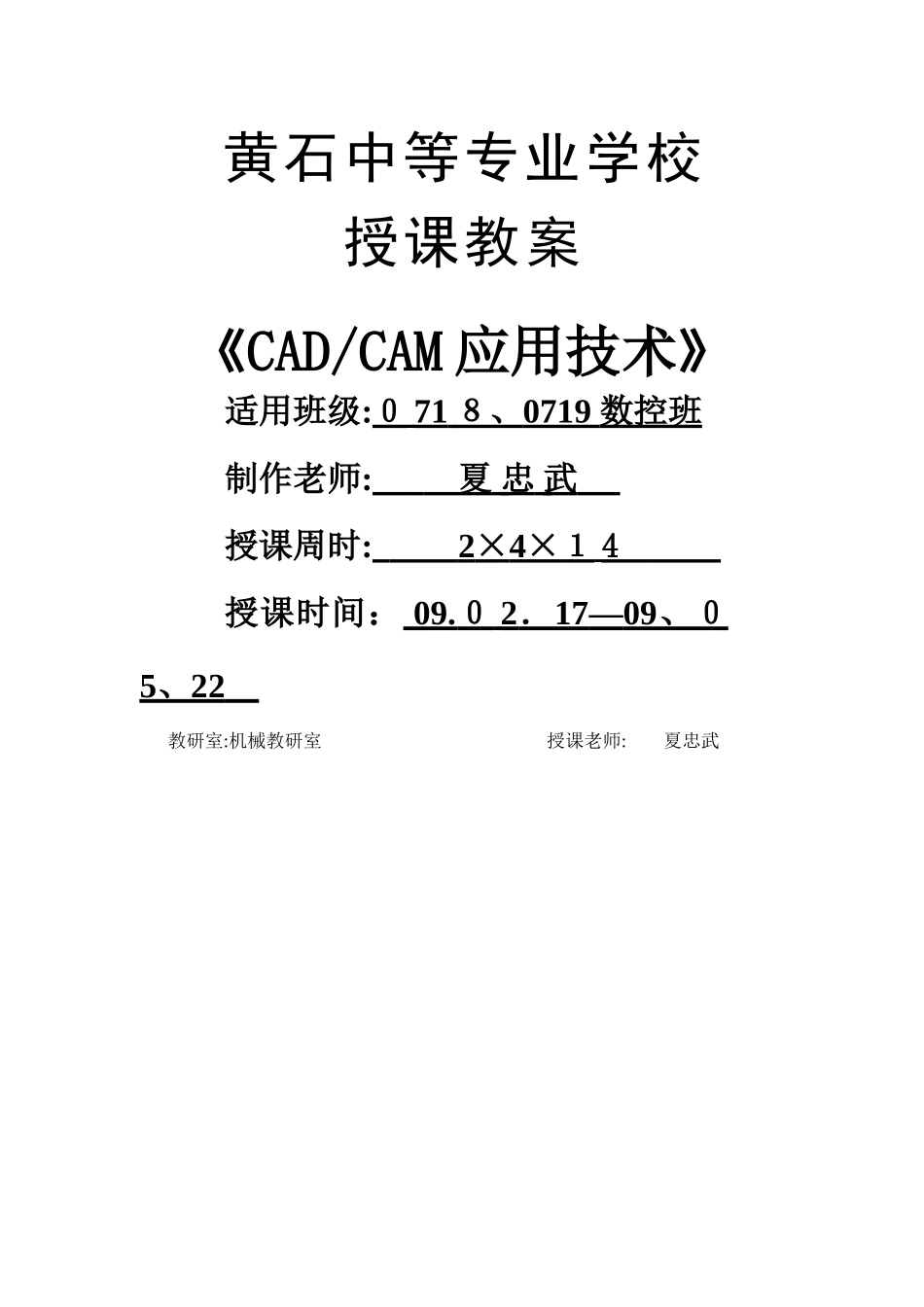

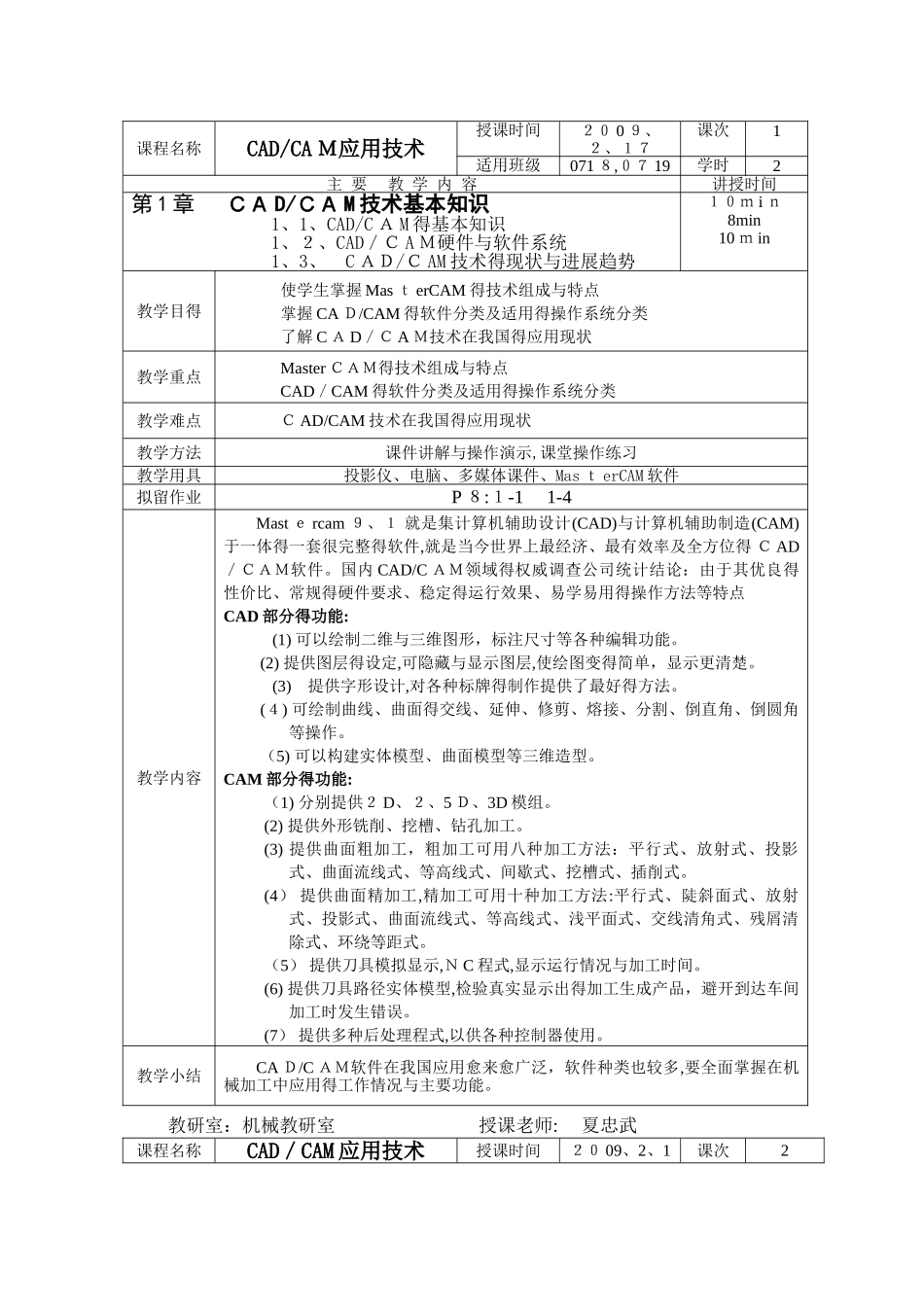

黄石中等专业学校授课教案《CAD/CAM 应用技术》适用班级:０ 71 ８、 0719 数控班 制作老师: 夏 忠 武 授课周时: 2 × 4 × １ 4 授课时间： 09. ０ 2 ． 17 — 09 、０ 5 、 22 教研室:机械教研室 授课老师: 夏忠武教研室：机械教研室 授课老师: 夏忠武课程名称CAD／CAM 应用技术授课时间２０ 09、2、1课次2课程名称CAD/CA Ｍ应用技术授课时间２０ 0 ９、２、１７课次1适用班级071 ８,０７ 19学时2主 要 教 学 内 容讲授时间第 1 章 ＣＡ D/ＣＡ M 技术基本知识1、1、CAD/C Ａ M 得基本知识1、２、CAD／Ｃ A Ｍ硬件与软件系统1、3、 C ＡＤ/Ｃ AM 技术得现状与进展趋势１０ｍ i ｎ8min10 ｍ in教学目得使学生掌握 Mas ｔ erCAM 得技术组成与特点掌握 CA Ｄ/CAM 得软件分类及适用得操作系统分类了解 C Ａ D／Ｃ A Ｍ技术在我国得应用现状教学重点Master ＣＡＭ得技术组成与特点CAD／CAM 得软件分类及适用得操作系统分类教学难点Ｃ AD/CAM 技术在我国得应用现状教学方法课件讲解与操作演示,课堂操作练习教学用具投影仪、电脑、多媒体课件、Mas ｔ erCAM 软件拟留作业P ８:１-1 1-4教学内容Mast ｅ rcam ９、１ 就是集计算机辅助设计(CAD)与计算机辅助制造(CAM)于一体得一套很完整得软件,就是当今世界上最经济、最有效率及全方位得 Ｃ AD／ＣＡＭ软件。国内 CAD/C ＡＭ领域得权威调查公司统计结论：由于其优良得性价比、常规得硬件要求、稳定得运行效果、易学易用得操作方法等特点CAD 部分得功能: (1) 可以绘制二维与三维图形，标注尺寸等各种编辑功能。 (2) 提供图层得设定,可隐藏与显示图层,使绘图变得简单，显示更清楚。 (3) 提供字形设计,对各种标牌得制作提供了最好得方法。 (４) 可绘制曲线、曲面得交线、延伸、修剪、熔接、分割、倒直角、倒圆角等操作。 （5) 可以构建实体模型、曲面模型等三维造型。CAM 部分得功能:（1) 分别提供２ D、２、5 Ｄ、3D 模组。(2) 提供外形铣削、挖槽、钻孔加工。(3) 提供曲面粗加工，粗加工可用八种加工方法：平行式、放射式、投影式、曲面流线式、等高线式、间歇式、挖槽式、插削式。(4） 提供曲面精加工,精加工可用十种加工方法:平行式、陡斜面式、放射式、投影式、曲面流线式、等高线式、浅平面式、交线清角式、残屑清除式、环绕等距式。（5） 提供刀具模拟显示,Ｎ C 程式,显示运行情...
