CAD制图线型规定

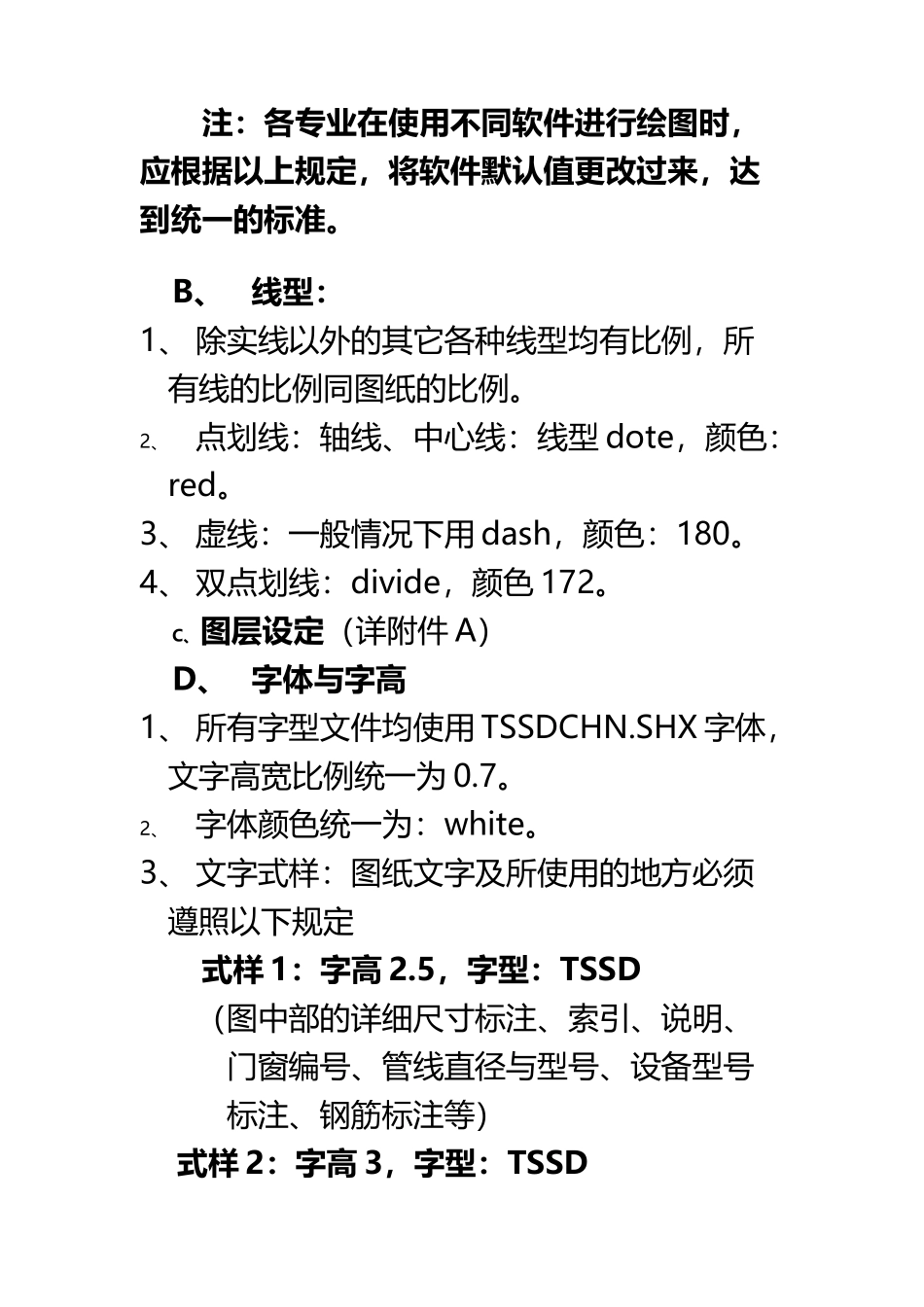

CAD 制图线型规定(14 页)Good is good, but better carries it.精益求精，善益求善。CAD 标准化为了提高工作效率、降低成本、保证我公司图面的统一性，特制定本标准。本标准自签发之日起执行。第一章：CAD 绘图与出图一、绘图规定A、 颜色及线宽的规定：1、粗 线（线宽设定 0.5）：紫色（6 号颜色）；蓝色（5 号颜色）；240 号；2、 中粗线（线宽设定 0.4）： 黄色（2 号颜色）；10 号；120 号；30号；3、细粗线（线宽设定 0.3）：11 号； 71 号；101 号；122 号；140 号；160 号；210 号 4、细 线（线宽设定 0.18）：白色（7 号颜色）以及其它未规定的所有颜色。5、特细线（线宽设定 0.1）：浅灰色（9 号颜色）、15 号、31 号；96 号。注：各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。B、线型：1、 除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。2、点划线：轴线、中心线：线型 dote，颜色：red。3、 虚线：一般情况下用 dash，颜色：180。4、 双点划线：divide，颜色 172。C、图层设定（详附件 A）D、 字体与字高1、 所有字型文件均使用 TSSDCHN.SHX 字体，文字高宽比例统一为 0.7。2、字体颜色统一为：white。3、 文字式样：图纸文字及所使用的地方必须遵照以下规定式样 1：字高 2.5，字型：TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样 2：字高 3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样 3：字高 4，字型：TSSD（图中说明。项目总说明及各专业设计总说明用标准图框中的标准格式）式样 4：字高 4，字型：romant（轴线编号、剖面标注）式样 5：字高 6，字型：宋体（图形名称）式样 6：字高 3，字型：黑体 （图签栏文字，标准格式，个人不可变更）4、 各类标格的行距为 1.5 倍字高，例宽根据具体情况确定。5、 每一行文字的行距为 1.5 倍字高。文字中的标点应使用全角，不能使用半角。6、轴线遍号：圆圈直径为 8，字体用“romant”，高度为 4.5，高宽比例一般为0.70（即天正软件默认值）。7、 图签文字：照原标准图框中原有文字不变。8、 标高：符号高度为：3mm，文字式样为：式样 2。9、 图中引出说明10、表格与图例：图层均为图例图层，但文字与图例颜色为白色，表格线颜色...
