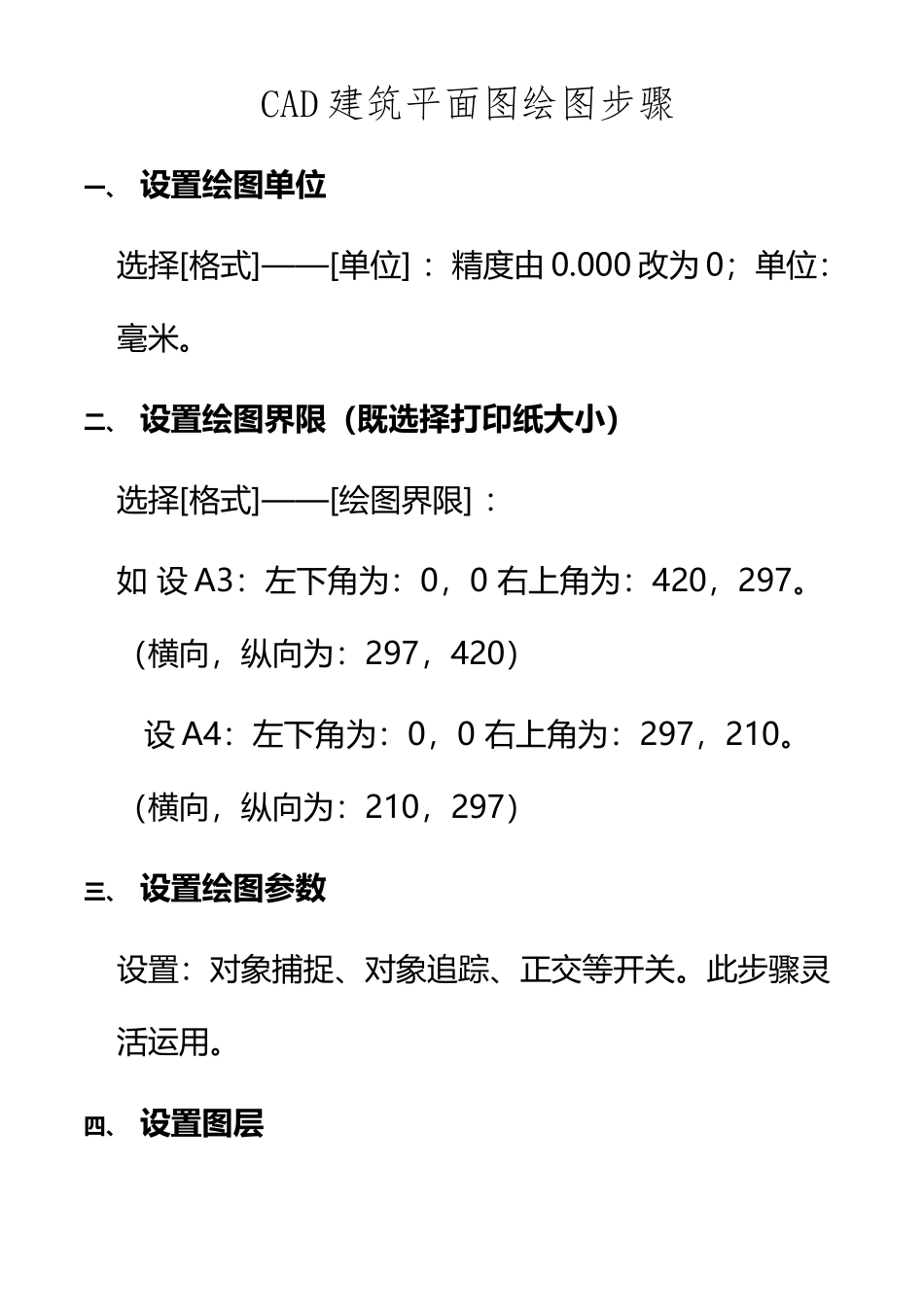

CAD 建筑平面图绘图步骤(5页)Good is good, but better carries it.精益求精，善益求善。CAD 建筑平面图绘图步骤一、 设置绘图单位 选择[格式]——[单位] ：精度由 0.000 改为 0；单位：毫米。二、 设置绘图界限（既选择打印纸大小）选择[格式]——[绘图界限] ：如 设 A3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420） 设 A4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297）三、 设置绘图参数设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。四、 设置图层选择[格式]——[图层] ： 注意: 1、图框标题栏中的粗线和细线用 W 控制粗细,因此在粗实线图层绘图时 W 为 0 2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，假如对个别线型不满意，选中该线型点击右键选特性修改线型比例。五、绘制图框标题栏 在图框标题栏图层 1：1 绘制图框标题栏。（以上步骤可作为制作绘图模板用。）六、确定图框标题栏放大的倍数 为满足 1：1 绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。七、绘图（1）、选择轴线层-------绘制轴线。（2）、定义多线样式。（3）、分别选择墙线层和门窗层---------绘制墙线和窗线。（4）、选择家具层（图块层）--------用插入块方式布置家具。八、文字注释 工程图一般可用两种字体：长仿宋或工程字选择[格式]——[文字样式]点击“新建”长仿宋：样式名：“长仿宋”，设置字体名称为；T 仿宋GB-2312，文字高度为 图框标题栏中最近两条线距离的 2/3 取整数，注意图框标题栏已经放大。宽度比例为 0.7。工程字：样式名：工程字；字体：gbenor.shx & gbcbig.shx； 勾选使用大字体，其他默认； 注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。九、尺寸标注1、设置标注样式 1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。主要修改：箭头选项选建筑标记，文字选项选 ISO 标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为 0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。2）角度标注选择[格式]——[标注样式]点击“新建”名称为：角度标注 主要修改：箭头选项选实心闭合，文字选项选 ISO 标准，调整...
