CAD房屋建筑图绘图步骤：

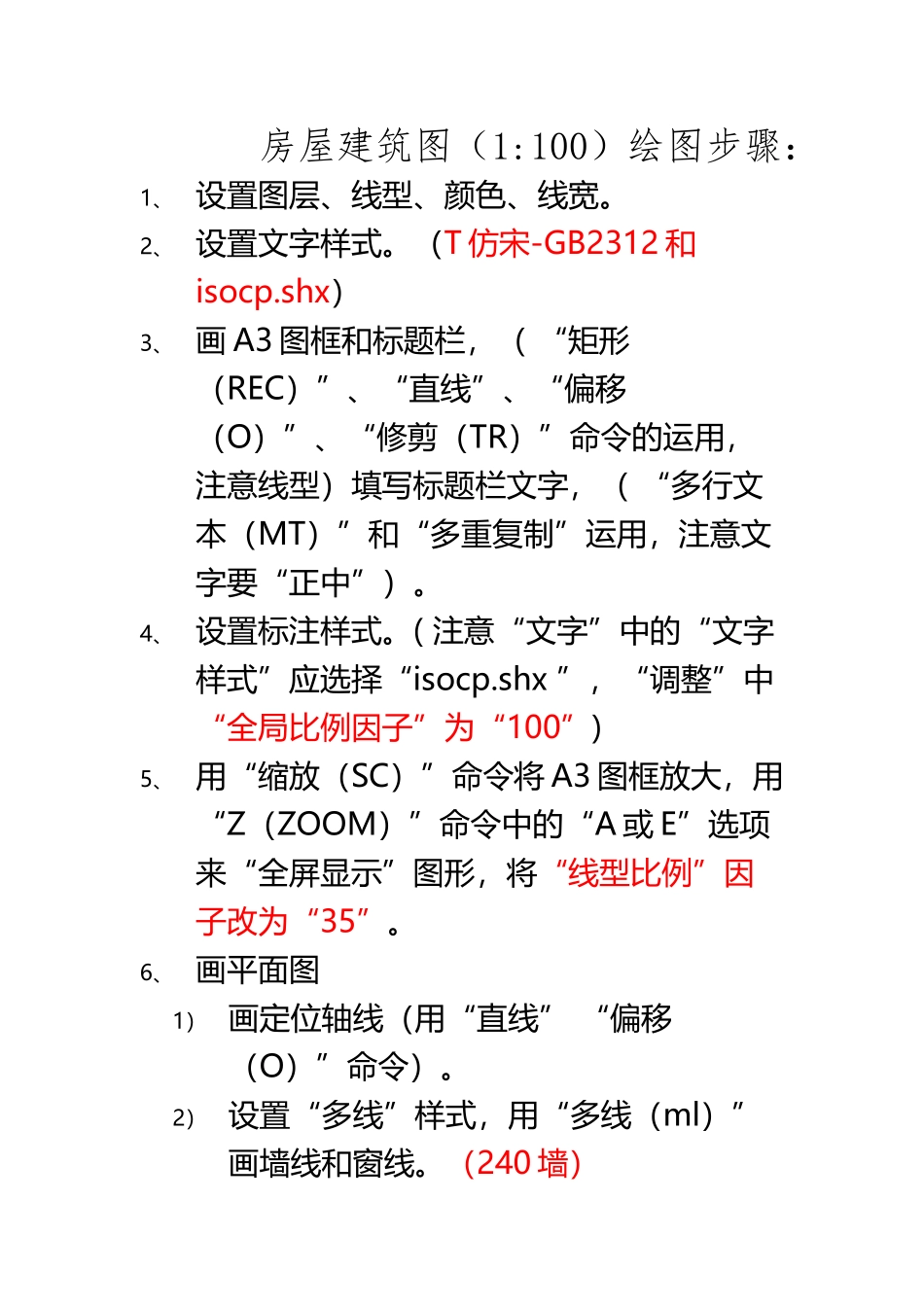

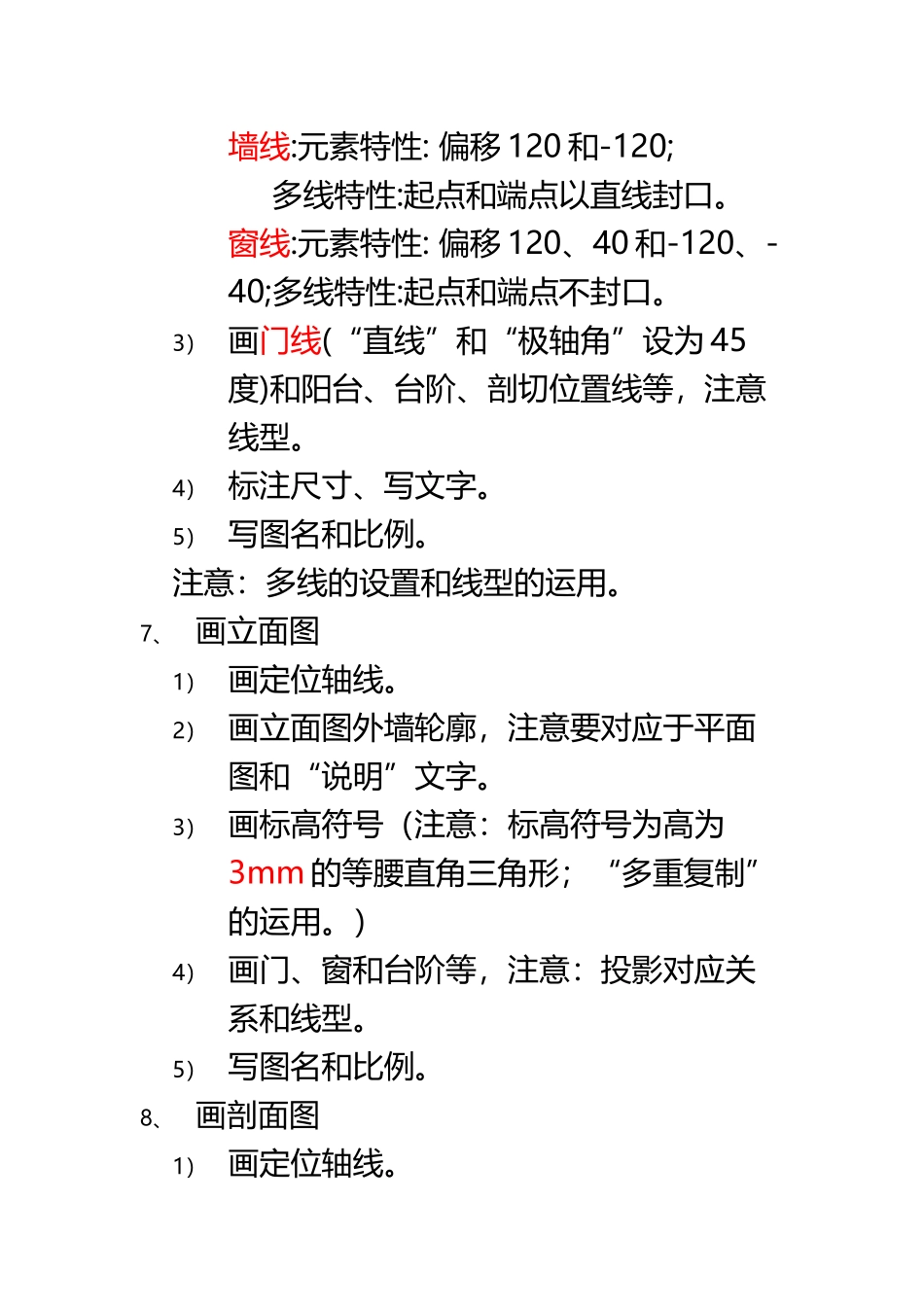

CAD 房屋建筑图(1：100)绘图步骤：(4页)Good is good, but better carries it.精益求精，善益求善。房屋建筑图（1:100）绘图步骤：1、 设置图层、线型、颜色、线宽。2、 设置文字样式。（T 仿宋-GB2312 和 isocp.shx）3、 画 A3 图框和标题栏，（ “矩形（REC）”、“直线”、“偏移（O）”、“修剪（TR）”命令的运用，注意线型）填写标题栏文字，（ “多行文本（MT）”和“多重复制”运用，注意文字要“正中”）。4、 设置标注样式。( 注意“文字”中的“文字样式”应选择“isocp.shx ”，“调整”中“全局比例因子”为“100”)5、 用“缩放（SC）”命令将 A3 图框放大，用“Z（ZOOM）”命令中的“A 或 E”选项来“全屏显示”图形，将“线型比例”因子改为“35”。6、 画平面图1） 画定位轴线（用“直线” “偏移（O）”命令）。2） 设置“多线”样式，用“多线（ml）”画墙线和窗线。（240 墙）墙线:元素特性: 偏移 120 和-120;多线特性:起点和端点以直线封口。窗线:元素特性: 偏移 120、40 和-120、-40;多线特性:起点和端点不封口。3） 画门线(“直线”和“极轴角”设为 45度)和阳台、台阶、剖切位置线等，注意线型。4） 标注尺寸、写文字。5） 写图名和比例。注意：多线的设置和线型的运用。7、 画立面图1） 画定位轴线。2） 画立面图外墙轮廓，注意要对应于平面图和“说明”文字。3） 画标高符号（注意：标高符号为高为3mm 的等腰直角三角形；“多重复制”的运用。）4） 画门、窗和台阶等，注意：投影对应关系和线型。5） 写图名和比例。8、 画剖面图1） 画定位轴线。2） 画剖面图外墙轮廓，注意室内地面和室外地面的处理。3） 画标高符号（可将立面图中的标高“复制“过来。）4） 画门、窗和梁等，注意：投影对应关系和线型。5） “填充”材料（solid）6） 标注尺寸。7） 写图名和比例。9、 画详图1） 按详图的实际大小 1:1 比例画图，包括“填充”材料。2） 用“缩放”命令将详图放大（详图比例/平面图比例）倍，（例如：平面图比例尺为 1:100，详图比例为 1:20，则放大比例为 5 倍）。3） 设置新的标注样式，在原平面图和立面图的标注样式基础上将“主单位”中的“测量单位比例因子”改为（平面图比例/详图比例）（例如：平面图比例尺为1:100，详图比例为 1:20，则测量单位比例因子应为 0 .2）。4） 用新的标注样式来标注详图。5） 写图名和比例。!"&*…&！}~*,~<\》)!%|《}、#:'^~$—，
