CAD详细教程从入门到精通PPT专业课件

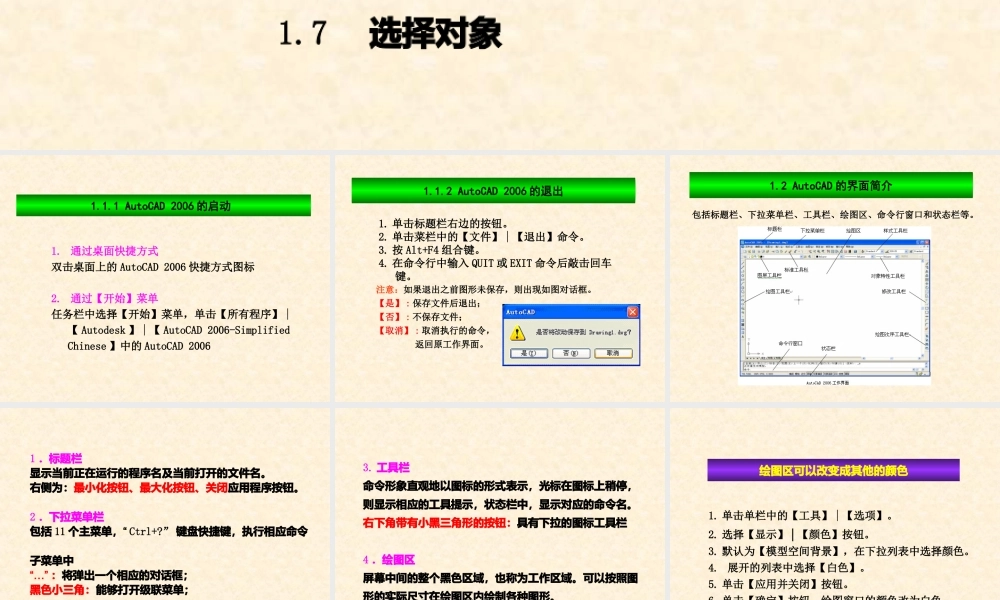

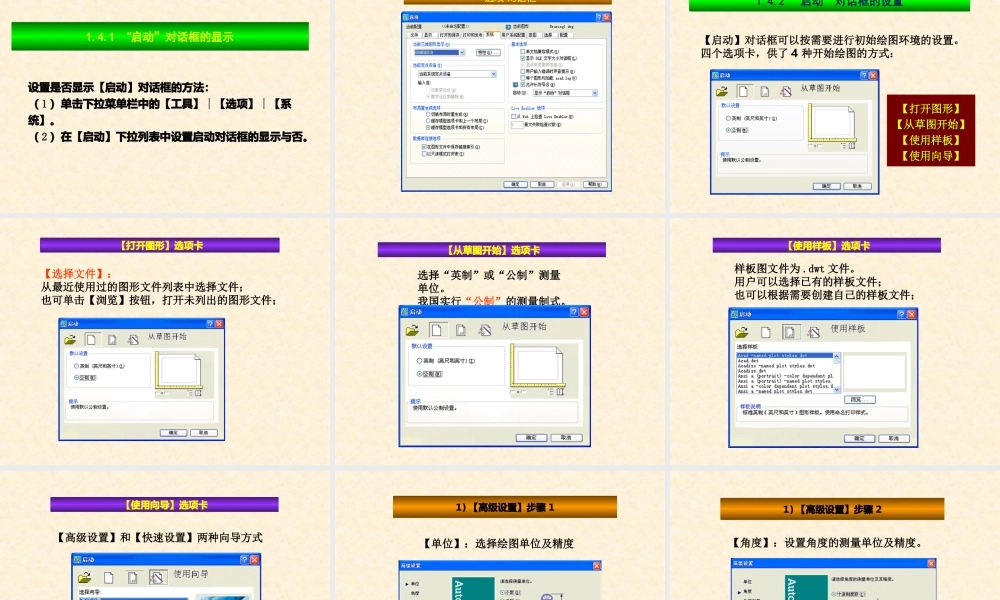

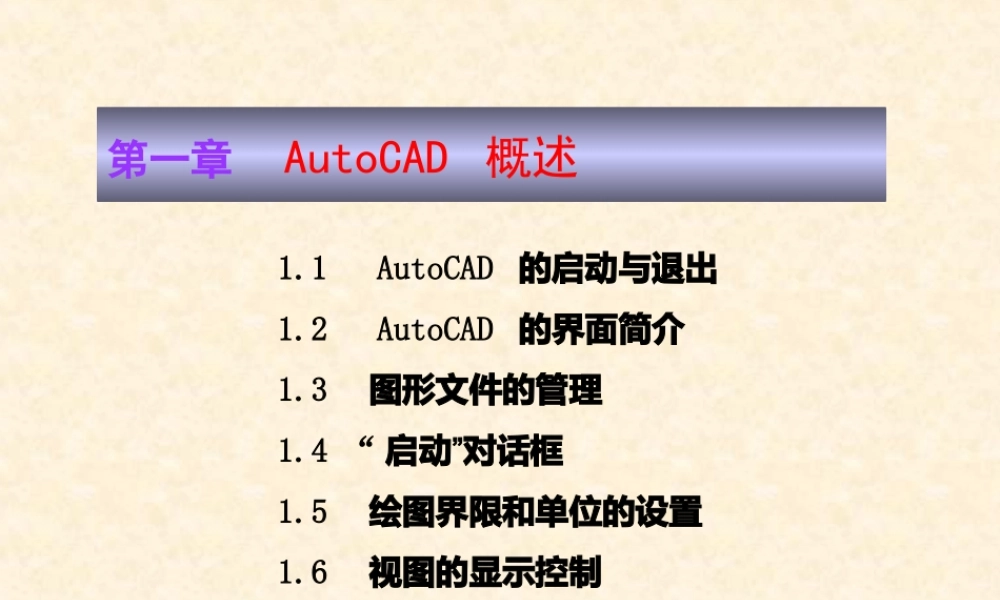

第一章 AutoCAD 概述 1.1 AutoCAD 的启动与退出1.2 AutoCAD 的界面简介1.3 图形文件的管理1.4 “”启动 对话框1.5 绘图界限和单位的设置1.6 视图的显示控制1.7 选择对象1.1.1 AutoCAD 2006 的启动 1. 通过桌面快捷方式双击桌面上的 AutoCAD 2006 快捷方式图标2. 通过【开始】菜单任务栏中选择【开始】菜单，单击【所有程序】 |【 Autodesk 】 | 【 AutoCAD 2006-Simplified Chinese 】中的 AutoCAD 2006 1.1.2 AutoCAD 2006 的退出1. 单击标题栏右边的按钮。2. 单击菜栏中的【文件】 | 【退出】命令。3. 按 Alt+F4 组合键。4. 在命令行中输入 QUIT 或 EXIT 命令后敲击回车键。注意：如果退出之前图形未保存，则出现如图对话框。【是】 : 保存文件后退出；【否】 : 不保存文件；【取消】 : 取消执行的命令， 返回原工作界面。包括标题栏、下拉菜单栏、工具栏、绘图区、命令行窗口和状态栏等。1.2 AutoCAD 的界面简介1 ．标题栏显示当前正在运行的程序名及当前打开的文件名。右侧为：最小化按钮、最大化按钮、关闭应用程序按钮。2 ．下拉菜单栏包括 11“个主菜单， Ctrl+?” 键盘快捷键，执行相应命令子菜单中“…” ：将弹出一个相应的对话框；黑色小三角：能够打开级联菜单；3. 工具栏命令形象直观地以图标的形式表示，光标在图标上稍停，则显示相应的工具提示，状态栏中，显示对应的命令名。右下角带有小黑三角形的按钮：具有下拉的图标工具栏4 ．绘图区屏幕中间的整个黑色区域，也称为工作区域。可以按照图形的实际尺寸在绘图区内绘制各种图形。1. 单击单栏中的【工具】 | 【选项】。2. 选择【显示】 | 【颜色】按钮。3. 默认为【模型空间背景】，在下拉列表中选择颜色。4. 展开的列表中选择【白色】。5. 单击【应用并关闭】按钮。6. 单击【确定】按钮，绘图窗口的颜色改为白色。绘图区可以改变成其他的颜色5 ．命令行窗口是输入命令名和显示命令提示的区域，反馈各种信息，应时刻关注在命令行窗口中出现的信息。6 ．状态栏位于最底部，当按钮处于凹下状态时，表示该按钮处于打开状态，再次单击该按钮，可关闭相应按钮。1.3 图形文件的管理1 ．菜栏中的【文件】 | 【新建】命令。2 ．【标准】工具栏中的新建命令按钮。3 ．在命令行中输入 NEW 。1.4.1 1.4.1 新建文件新建文件说明：【创建新图形】对话框与【启动】对话框基本相似。创建新图形方式：【...
