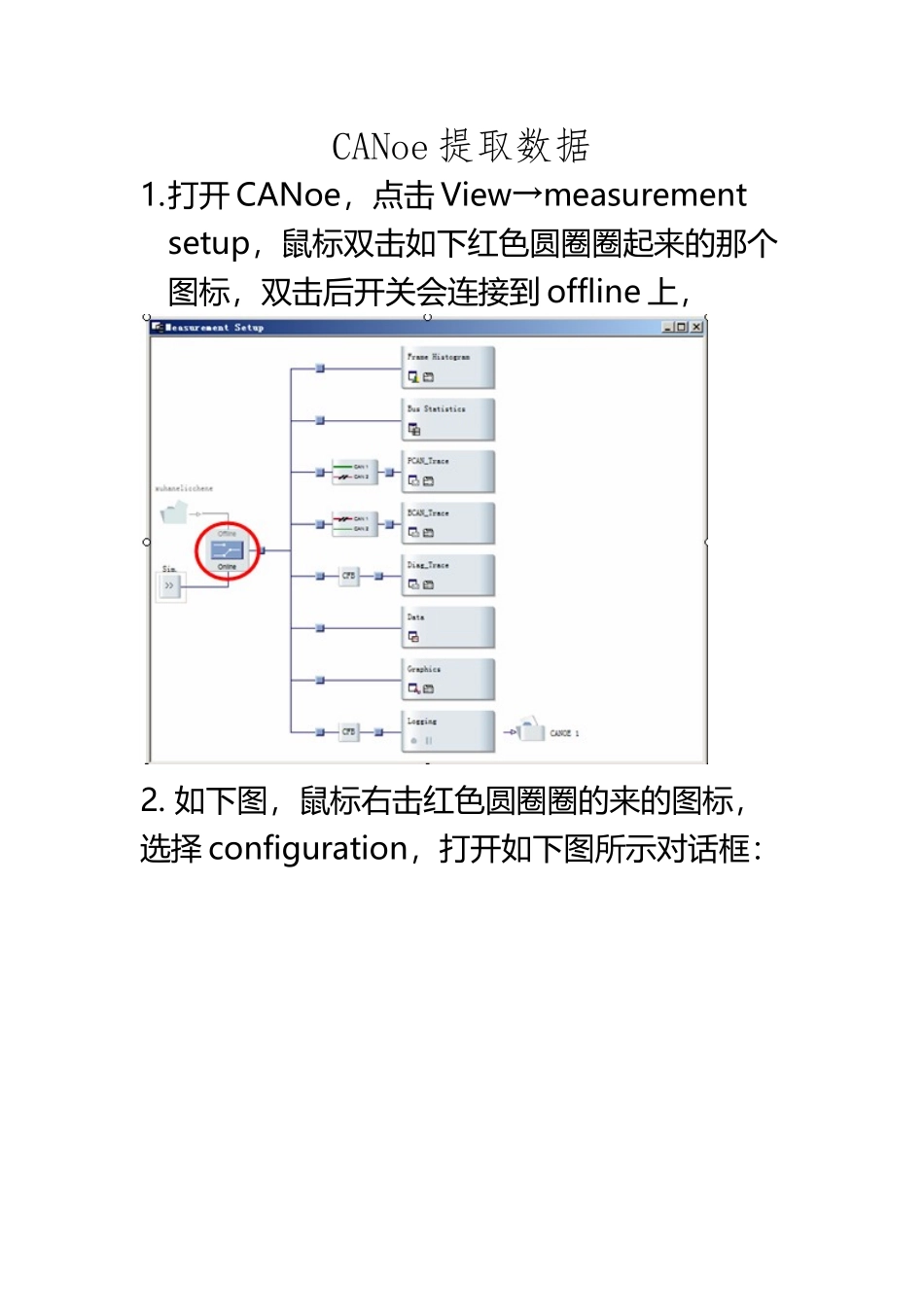

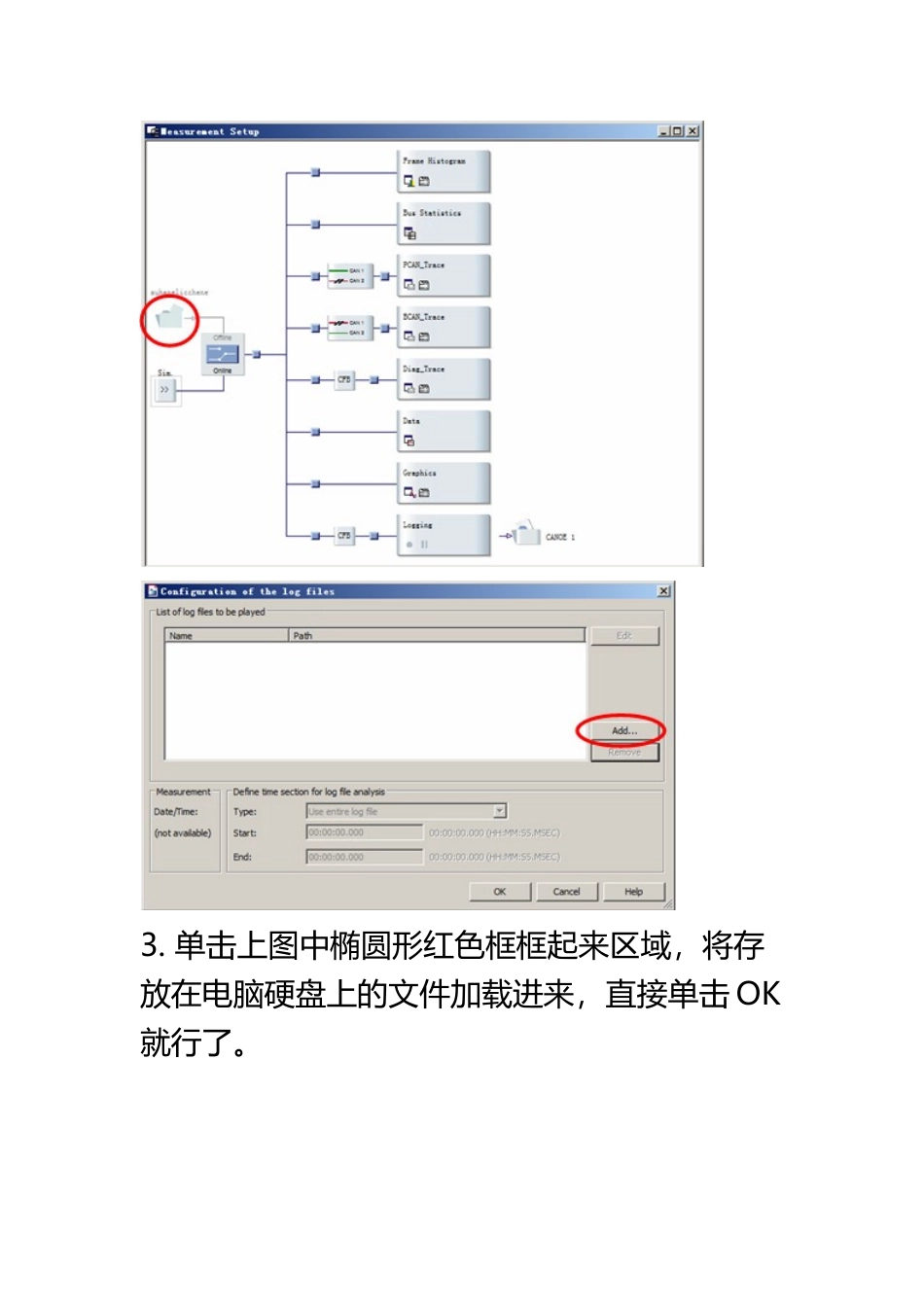

CANoe 对指定数据的提取(5 页)Good is good, but better carries it.精益求精，善益求善。CANoe 提取数据1.打开 CANoe，点击 View→measurement setup，鼠标双击如下红色圆圈圈起来的那个图标，双击后开关会连接到 offline 上，2. 如下图，鼠标右击红色圆圈圈的来的图标，选择 configuration，打开如下图所示对话框：3. 单击上图中椭圆形红色框框起来区域，将存放在电脑硬盘上的文件加载进来，直接单击 OK就行了。4. 回到 measurement setup 窗口，如下红色圆圈，右击该图标，选择 Insert event filter→CAN，变为如下图所示5. 鼠标双击上图红色图标，打开如下对话框：6. 在如下图所示红色范围内右击，选择 add message from database，将 ESC2 报文和EMS6 报文添加进来，即可。7. 鼠标右击如下图所示红色部分，logging file configuration，选择路径，保存文件名，文件类型，然后保存即可。注意在保存时选择文件格式为.asc。…—】《【《\~）；-|<`$！;`!)[【`、|@!;、&
