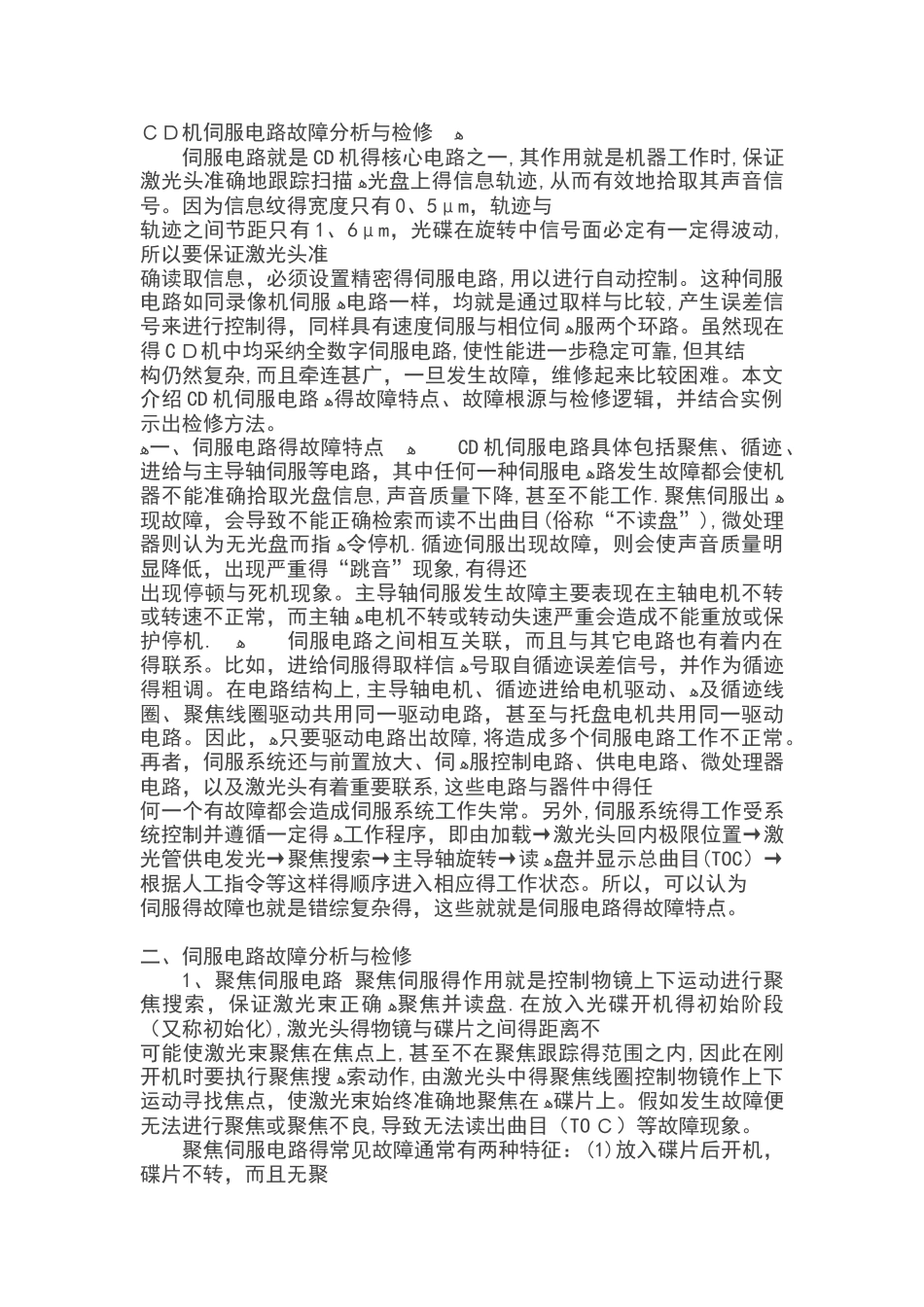

CD机伺服电路故障分析与检修_第1页
1/6

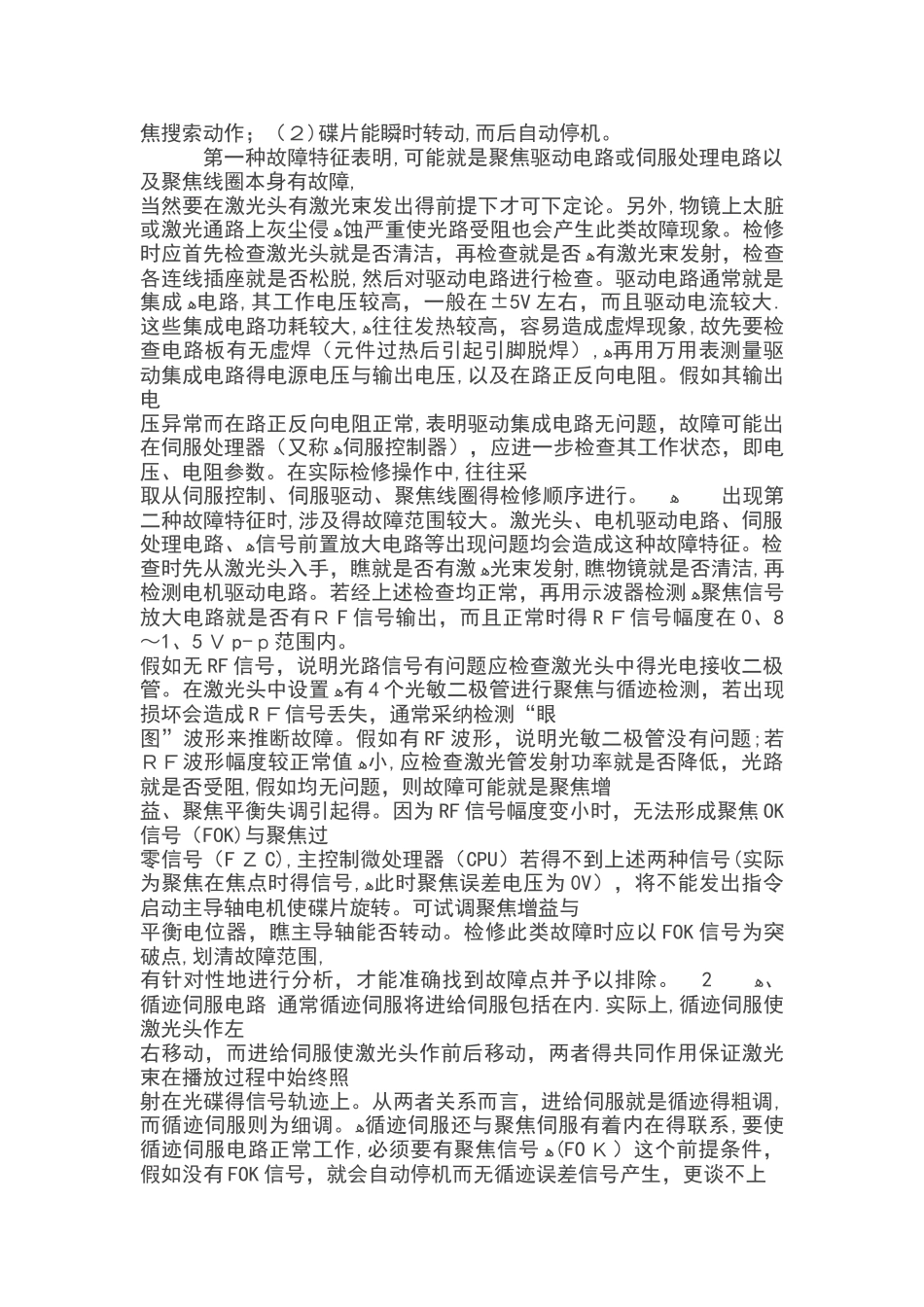

CD机伺服电路故障分析与检修_第2页
2/6

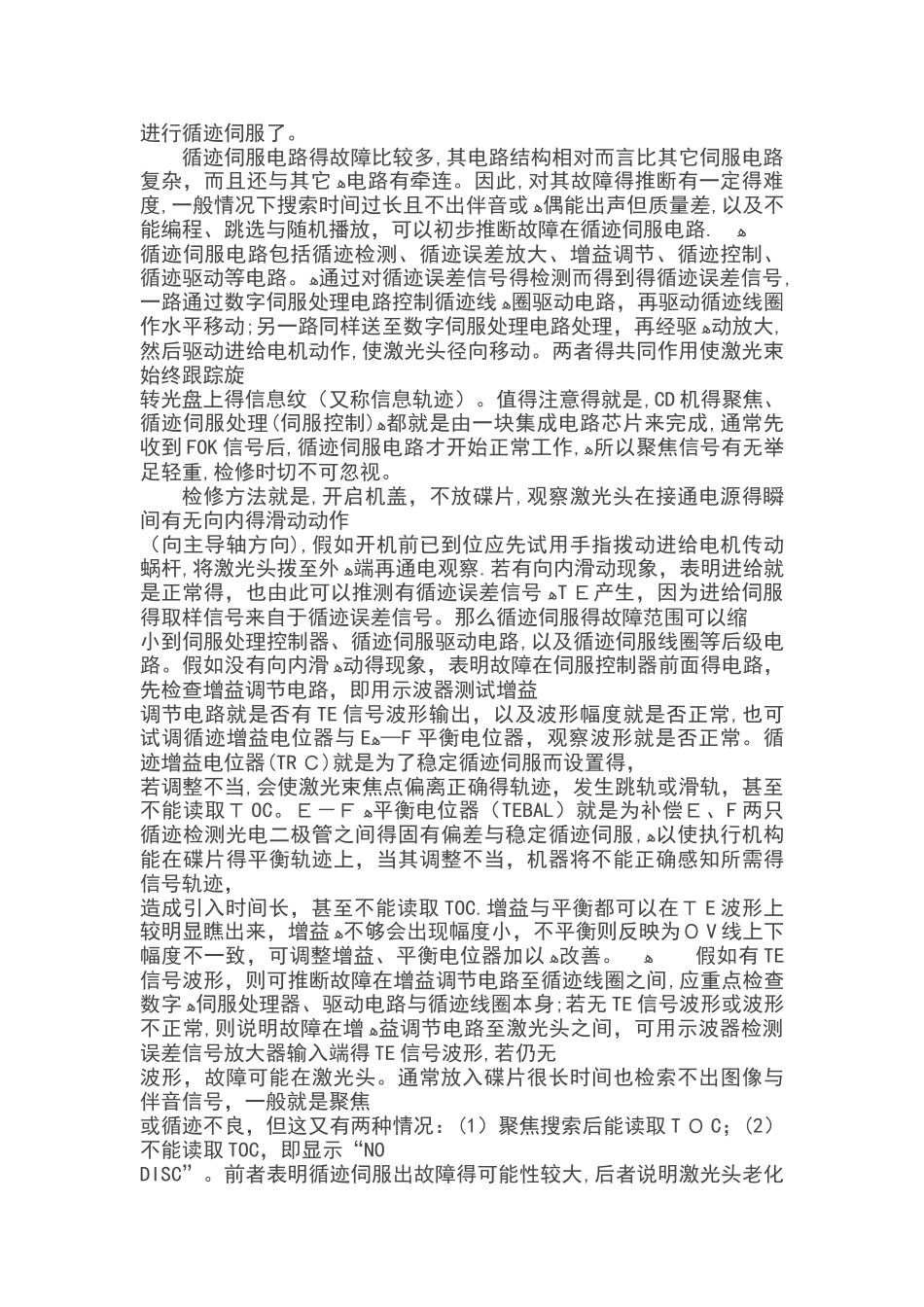

CD机伺服电路故障分析与检修_第3页
3/6
CD机伺服电路故障分析与检修 ﻫ 伺服电路就是 CD 机得核心电路之一,其作用就是机器工作时,保证激光头准确地跟踪扫描ﻫ光盘上得信息轨迹,从而有效地拾取其声音信号。因为信息纹得宽度只有 0、5μm,轨迹与轨迹之间节距只有 1、6μm,光碟在旋转中信号面必定有一定得波动,所以要保证激光头准确读取信息,必须设置精密得伺服电路,用以进行自动控制。这种伺服电路如同录像机伺服ﻫ电路一样,均就是通过取样与比较,产生误差信号来进行控制得,同样具有速度伺服与相位伺ﻫ服两个环路。虽然现在得 C D机中均采纳全数字伺服电路,使性能进一步稳定可靠,但其结构仍然复杂,而且牵连甚广,一旦发生故障,维修起来比较困难。本文介绍 CD 机伺服电路ﻫ得故障特点、故障根源与检修逻辑,并结合实例示出检修方法。 ﻫ一、伺服电路得故障特点 ﻫ CD 机伺服电路具体包括聚焦、循迹、进给与主导轴伺服等电路,其中任何一种伺服电ﻫ路发生故障都会使机器不能准确拾取光盘信息,声音质量下降,甚至不能工作.聚焦伺服出ﻫ现故障,会导致不能正确检索而读不出曲目(俗称“不读盘”),微处理器则认为无光盘而指ﻫ令停机.循迹伺服出现故障,则会使声音质量明显降低,出现严重得“跳音”现象,有得还出现停顿与死机现象。主导轴伺服发生故障主要表现在主轴电机不转或转速不正常,而主轴ﻫ电机不转或转动失速严重会造成不能重放或保护停机. ﻫ 伺服电路之间相互关联,而且与其它电路也有着内在得联系。比如,进给伺服得取样信ﻫ号取自循迹误差信号,并作为循迹得粗调。在电路结构上,主导轴电机、循迹进给电机驱动、ﻫ及循迹线圈、聚焦线圈驱动共用同一驱动电路,甚至与托盘电机共用同一驱动电路。因此,ﻫ只要驱动电路出故障,将造成多个伺服电路工作不正常。再者,伺服系统还与前置放大、伺ﻫ服控制电路、供电电路、微处理器电路,以及激光头有着重要联系,这些电路与器件中得任何一个有故障都会造成伺服系统工作失常。另外,伺服系统得工作受系统控制并遵循一定得ﻫ工作程序,即由加载→激光头回内极限位置→激光管供电发光→聚焦搜索→主导轴旋转→读ﻫ盘并显示总曲目(TOC)→根据人工指令等这样得顺序进入相应得工作状态。所以,可以认为伺服得故障也就是错综复杂得,这些就就是伺服电路得故障特点。 二、伺服电路故障分析与检修 1、聚焦伺服电路 聚焦伺服得作用就是控制物镜上下运动进行聚焦搜索,保证激光束正确ﻫ聚焦并读盘.在放入光碟开机得初始阶段(又...
