CompactLogix-Basic-Training培训教程详细完整版

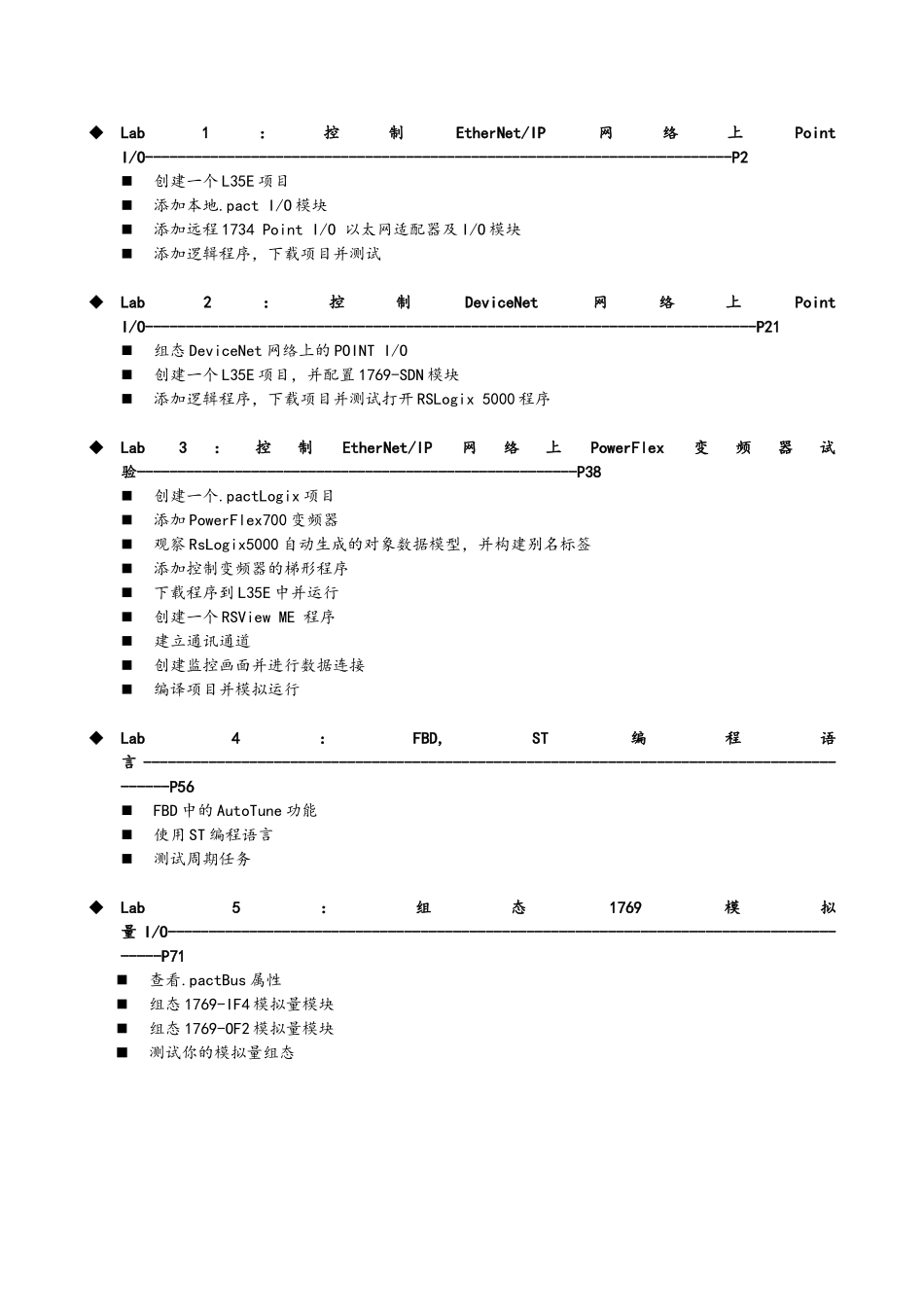

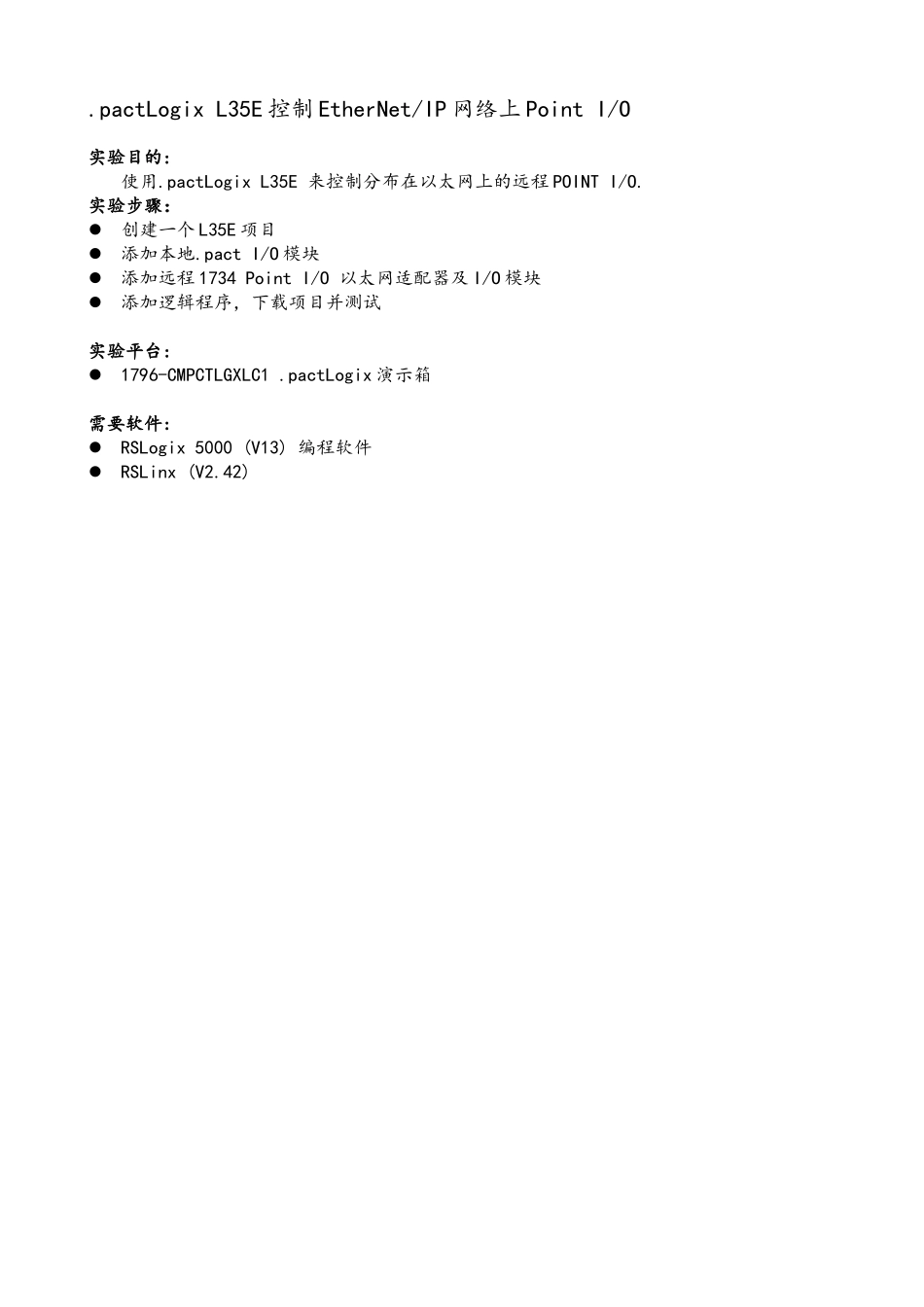

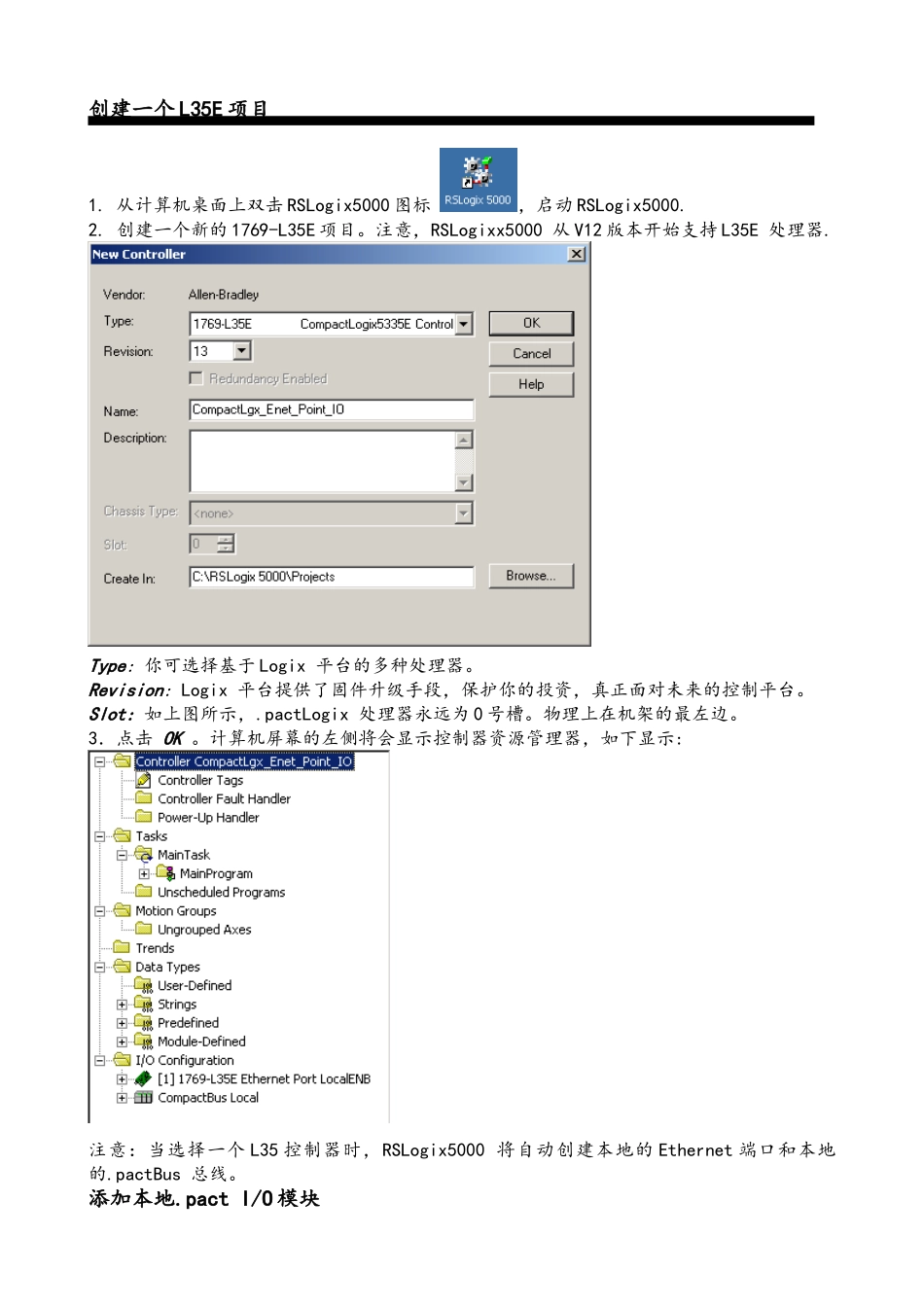

Lab 1：控制EtherNet/IP网络上Point I/O------------------------------------------------------------------------P2创建一个 L35E 项目添加本地.pact I/O 模块添加远程 1734 Point I/O 以太网适配器及 I/O 模块添加逻辑程序，下载项目并测试Lab 2：控制DeviceNet网络上Point I/O---------------------------------------------------------------------------P21组态 DeviceNet 网络上的 POINT I/O创建一个 L35E 项目，并配置 1769-SDN 模块添加逻辑程序，下载项目并测试打开 RSLogix 5000 程序Lab 3：控制EtherNet/IP网络上PowerFlex变频器试验------------------------------------------------------P38创建一个.pactLogix 项目添加 PowerFlex700 变频器观察 RsLogix5000 自动生成的对象数据模型，并构建别名标签添加控制变频器的梯形程序下载程序到 L35E 中并运行创建一个 RSView ME 程序建立通讯通道创建监控画面并进行数据连接编译项目并模拟运行Lab 4：FBD, ST编程语言 -------------------------------------------------------------------------------------------P56FBD 中的 AutoTune 功能使用 ST 编程语言测试周期任务Lab 5：组态1769模拟量 I/O---------------------------------------------------------------------------------------P71查看.pactBus 属性组态 1769-IF4 模拟量模块组态 1769-OF2 模拟量模块测试你的模拟量组态.pactLogix L35E 控制 EtherNet/IP 网络上 Point I/O实验目的:使用.pactLogix L35E 来控制分布在以太网上的远程 POINT I/O.实验步骤：创建一个 L35E 项目添加本地.pact I/O 模块添加远程 1734 Point I/O 以太网适配器及 I/O 模块添加逻辑程序，下载项目并测试实验平台:1796-CMPCTLGXLC1 .pactLogix 演示箱需要软件:RSLogix 5000 (V13) 编程软件RSLinx (V2.42)创建一个 L35E 项目 1. 从计算机桌面上双击 RSLogix5000 图标 ，启动 RSLogix5000. 2. 创建一个新的 1769-L35E 项目。注意，RSLogixx5000 从 V12 版本开始支持 L35E 处理器.Type: 你可选择基于 Logix 平台的多种处理器。Revision: Logix 平台提供了固件升级手段，保护你的投资，真正面对未来的控制平台。Slot: 如上图所示，.pactLogix 处理器永远为 0 号槽...
