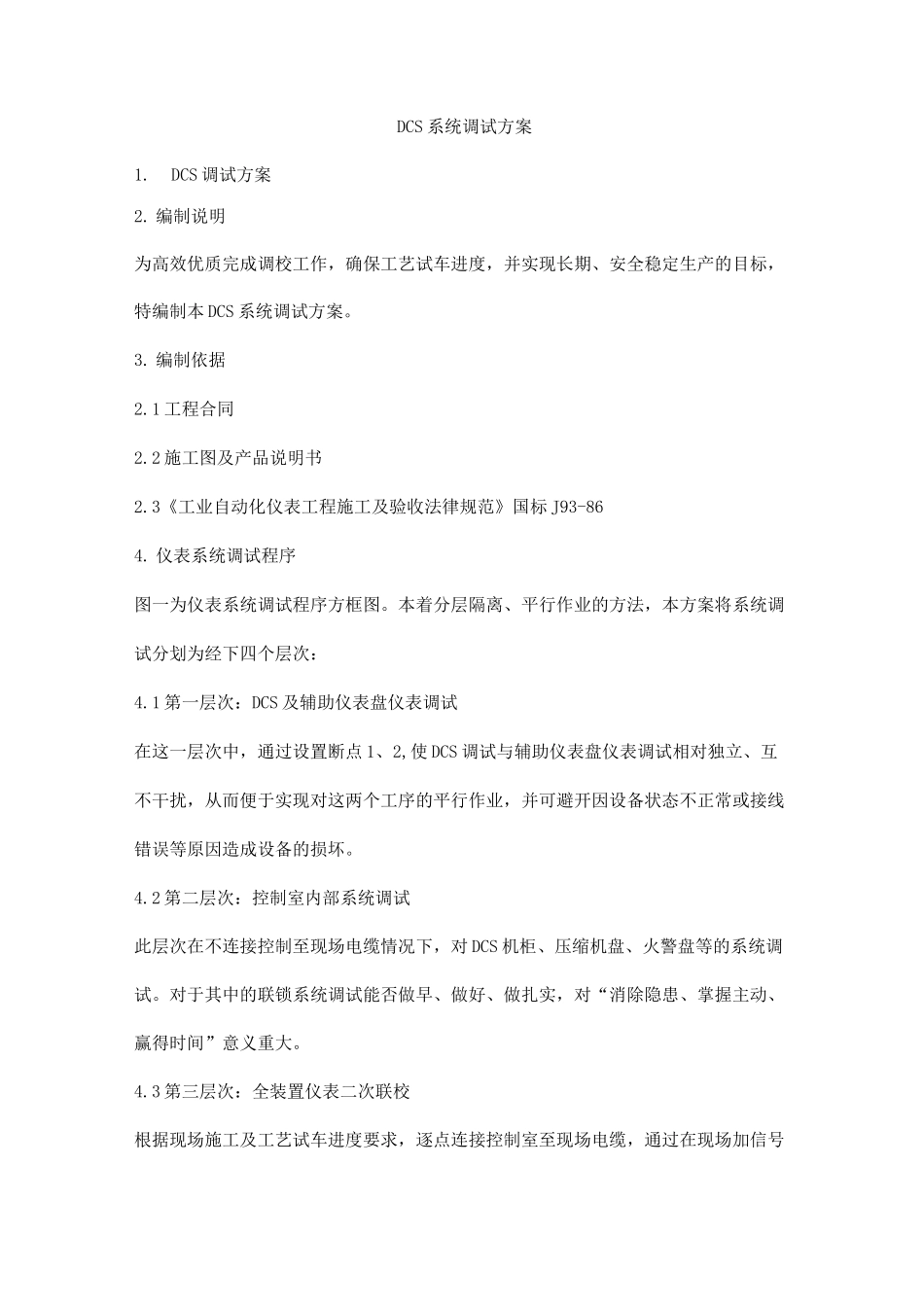

DCS系统调试方案

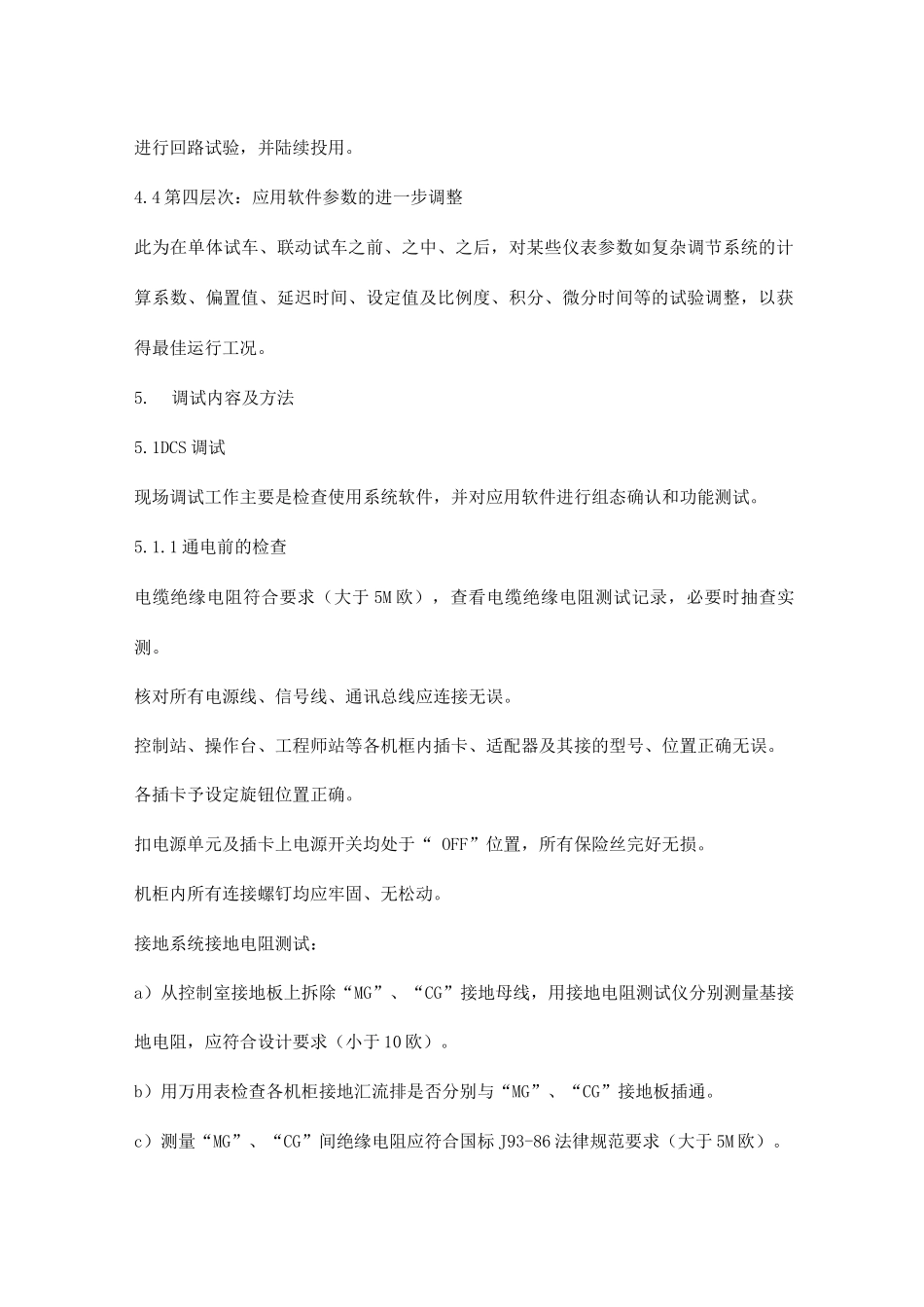

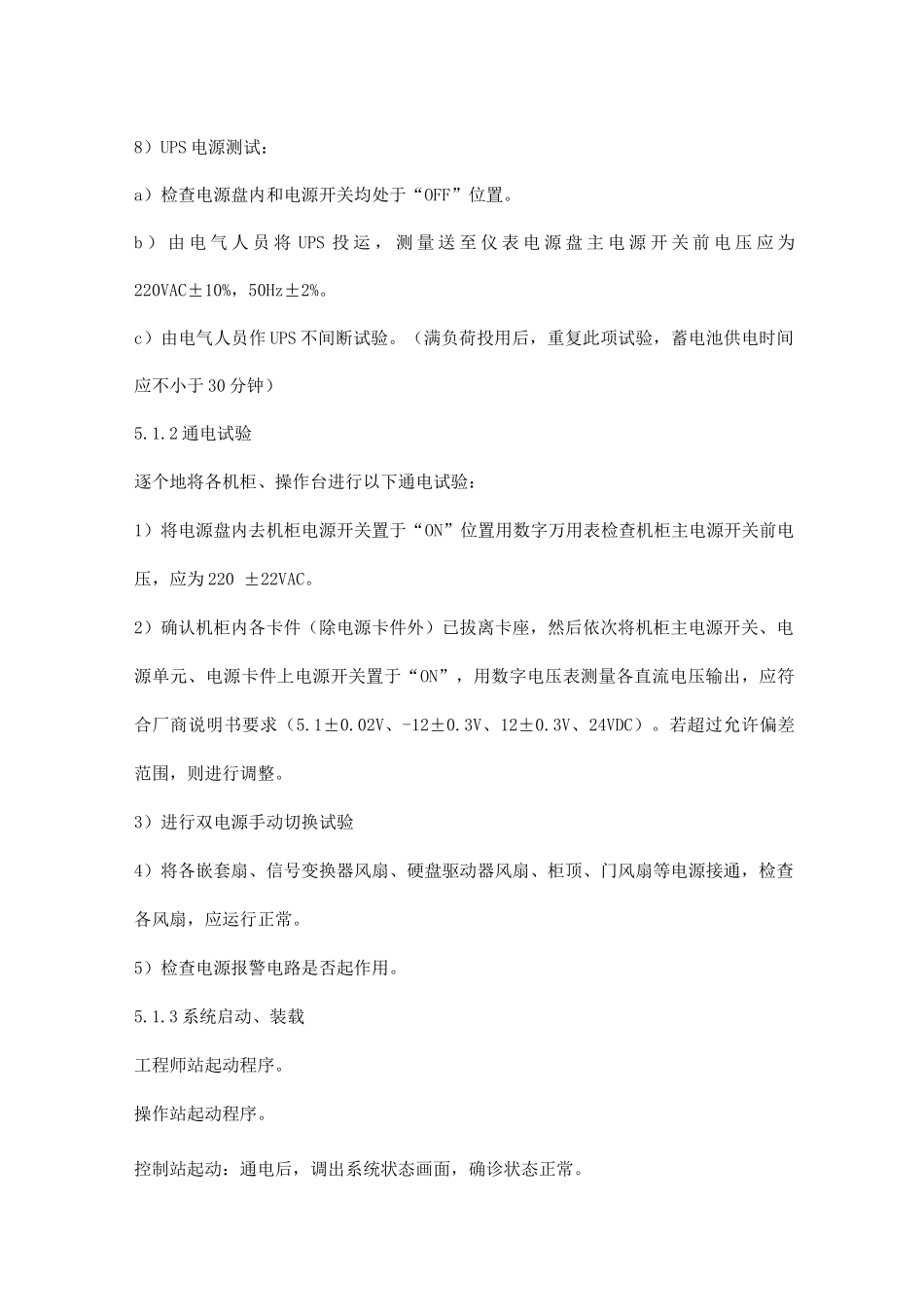

DCS 系统调试方案1.DCS 调试方案2. 编制说明为高效优质完成调校工作，确保工艺试车进度，并实现长期、安全稳定生产的目标，特编制本 DCS 系统调试方案。3. 编制依据2.1 工程合同2.2 施工图及产品说明书2.3《工业自动化仪表工程施工及验收法律规范》国标 J93-864. 仪表系统调试程序图一为仪表系统调试程序方框图。本着分层隔离、平行作业的方法，本方案将系统调试分划为经下四个层次：4.1 第一层次：DCS 及辅助仪表盘仪表调试在这一层次中，通过设置断点 1、2,使 DCS 调试与辅助仪表盘仪表调试相对独立、互不干扰，从而便于实现对这两个工序的平行作业，并可避开因设备状态不正常或接线错误等原因造成设备的损坏。4.2 第二层次：控制室内部系统调试此层次在不连接控制至现场电缆情况下，对 DCS 机柜、压缩机盘、火警盘等的系统调试。对于其中的联锁系统调试能否做早、做好、做扎实，对“消除隐患、掌握主动、赢得时间”意义重大。4.3 第三层次：全装置仪表二次联校根据现场施工及工艺试车进度要求，逐点连接控制室至现场电缆，通过在现场加信号进行回路试验，并陆续投用。4.4 第四层次：应用软件参数的进一步调整此为在单体试车、联动试车之前、之中、之后，对某些仪表参数如复杂调节系统的计算系数、偏置值、延迟时间、设定值及比例度、积分、微分时间等的试验调整，以获得最佳运行工况。5.调试内容及方法5.1DCS 调试现场调试工作主要是检查使用系统软件，并对应用软件进行组态确认和功能测试。5.1.1 通电前的检查电缆绝缘电阻符合要求（大于 5M 欧），查看电缆绝缘电阻测试记录，必要时抽查实测。核对所有电源线、信号线、通讯总线应连接无误。控制站、操作台、工程师站等各机框内插卡、适配器及其接的型号、位置正确无误。各插卡予设定旋钮位置正确。扣电源单元及插卡上电源开关均处于“ OFF”位置，所有保险丝完好无损。机柜内所有连接螺钉均应牢固、无松动。接地系统接地电阻测试：a）从控制室接地板上拆除“MG”、“CG”接地母线，用接地电阻测试仪分别测量基接地电阻，应符合设计要求（小于 10 欧）。b）用万用表检查各机柜接地汇流排是否分别与“MG”、“CG”接地板插通。c）测量“MG”、“CG”间绝缘电阻应符合国标 J93-86 法律规范要求（大于 5M 欧）。8）UPS 电源测试：a）检查电源盘内和电源开关均处于“OFF”位置。b ） 由 电 气 人 员 将 UPS 投 运 ， 测 量 送 至 仪 表 电 源 ...
