DCS控制系统维护检修规程

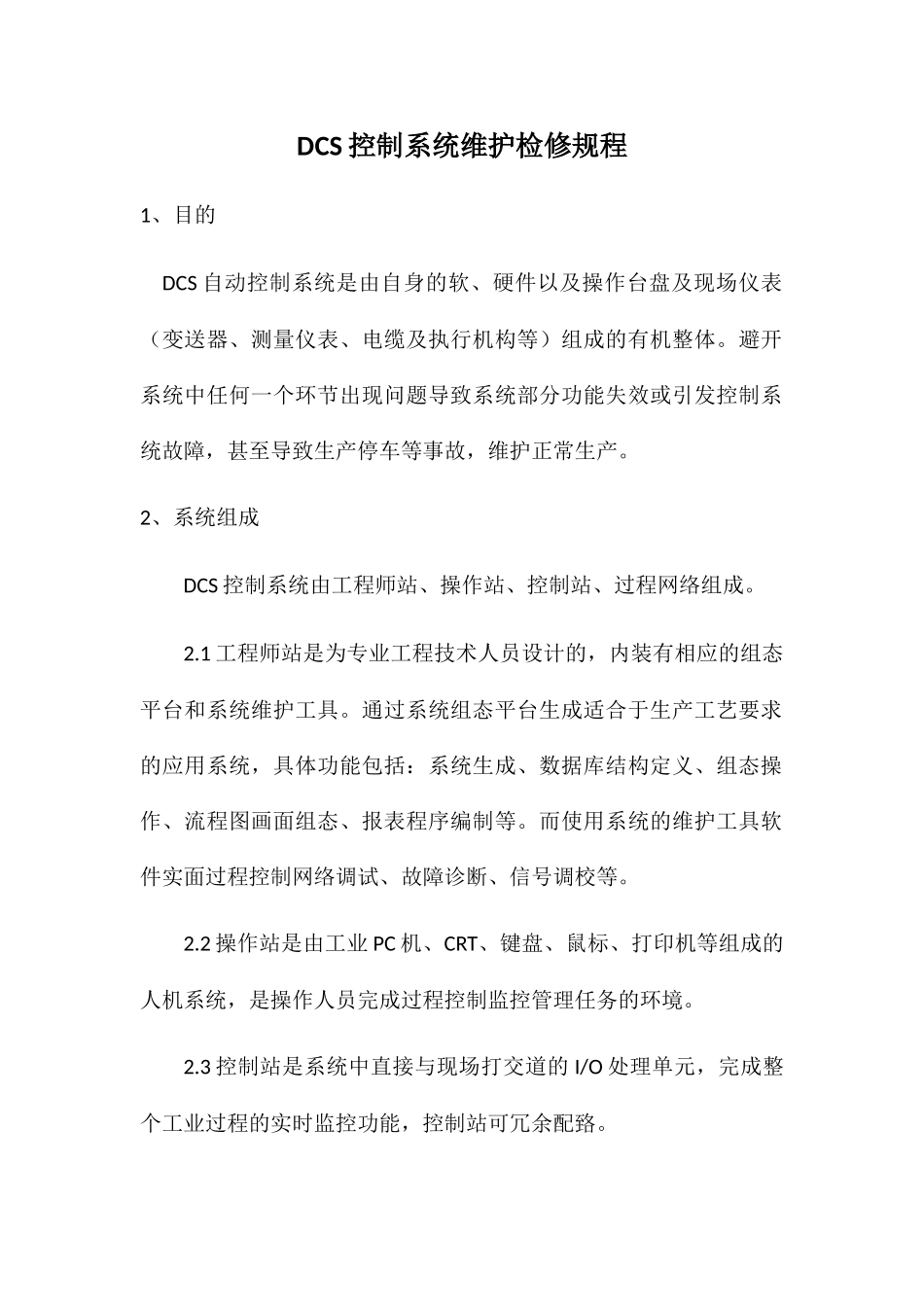

DCS 控制系统维护检修规程1、目的 DCS 自动控制系统是由自身的软、硬件以及操作台盘及现场仪表（变送器、测量仪表、电缆及执行机构等）组成的有机整体。避开系统中任何一个环节出现问题导致系统部分功能失效或引发控制系统故障，甚至导致生产停车等事故，维护正常生产。 2、系统组成 DCS 控制系统由工程师站、操作站、控制站、过程网络组成。 2.1 工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、组态操作、流程图画面组态、报表程序编制等。而使用系统的维护工具软件实面过程控制网络调试、故障诊断、信号调校等。 2.2 操作站是由工业 PC 机、CRT、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程控制监控管理任务的环境。 2.3 控制站是系统中直接与现场打交道的 I/O 处理单元，完成整个工业过程的实时监控功能，控制站可冗余配臵。 2.4 过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等传输，双重冗余设计。 3、系统日常维护 3.1 日常巡检内容：每天必须进行两次以上的巡回检查，检查内容包括： 3.1.1 向当班工艺人员了解 DCS 的运行情况； 3.1.2 查看“故障诊断”画面，检查有无故障现象； 3.1.3 检查控制站各卡件指示灯有无异常； 3.1.4 检查控制室温度及空调运行情况； 3.1.5 检查控制站机柜及操作柜散热风扇运行情况。3．2 控制站的定期维护管理及测试： 3.2.1 控制室与操作室的维护管理 3.2.1.1 保证控制室及操作室的照明符合要求（安装日光灯进行采光）； 3.2.1.2 检查操作室与控制室的温度及湿度和空调的运行情况，并应特别注意控制机柜的卡件等电子设备有无出现水珠或凝露现象；3.2.1.3 检查有无腐蚀性气体腐蚀设备与过多的粉尘堆积的现象，操作台及控制机柜的风扇滤网应定期拆洗，建议每月更换、拆洗一次； 3.2.1.4 检查操作室、控制室受电磁干扰情况和振动情况。3.2.2 计算机的维护管理 3.2.2.1 文明操作，爱护设备，保持清洁，防灰防水； 3.2.2.2 不可强制性关闭计算机电源； 3.2.2.3 键盘与鼠标操作须用力恰当，轻拿轻放，避开尖锐物刮伤表面； 3.2.2.4 显示器应远离热源，保证显示器通风不被他物挡住； 3.2.2.5 在进行计算机信号电缆、通讯电缆连接或拆除时，请确认计算机电源开关处于“关”状态。 3.2.2.6 严禁使...
