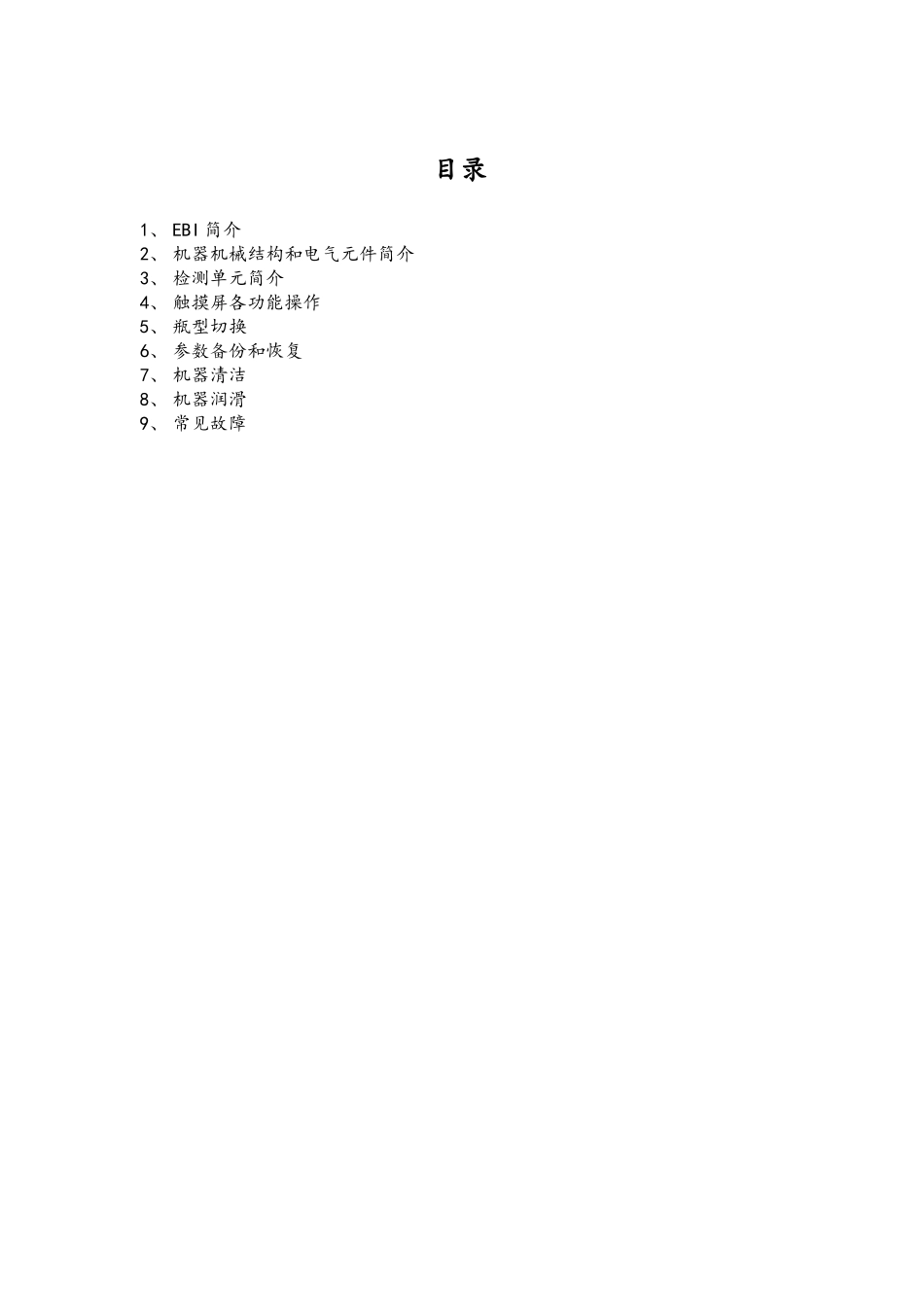

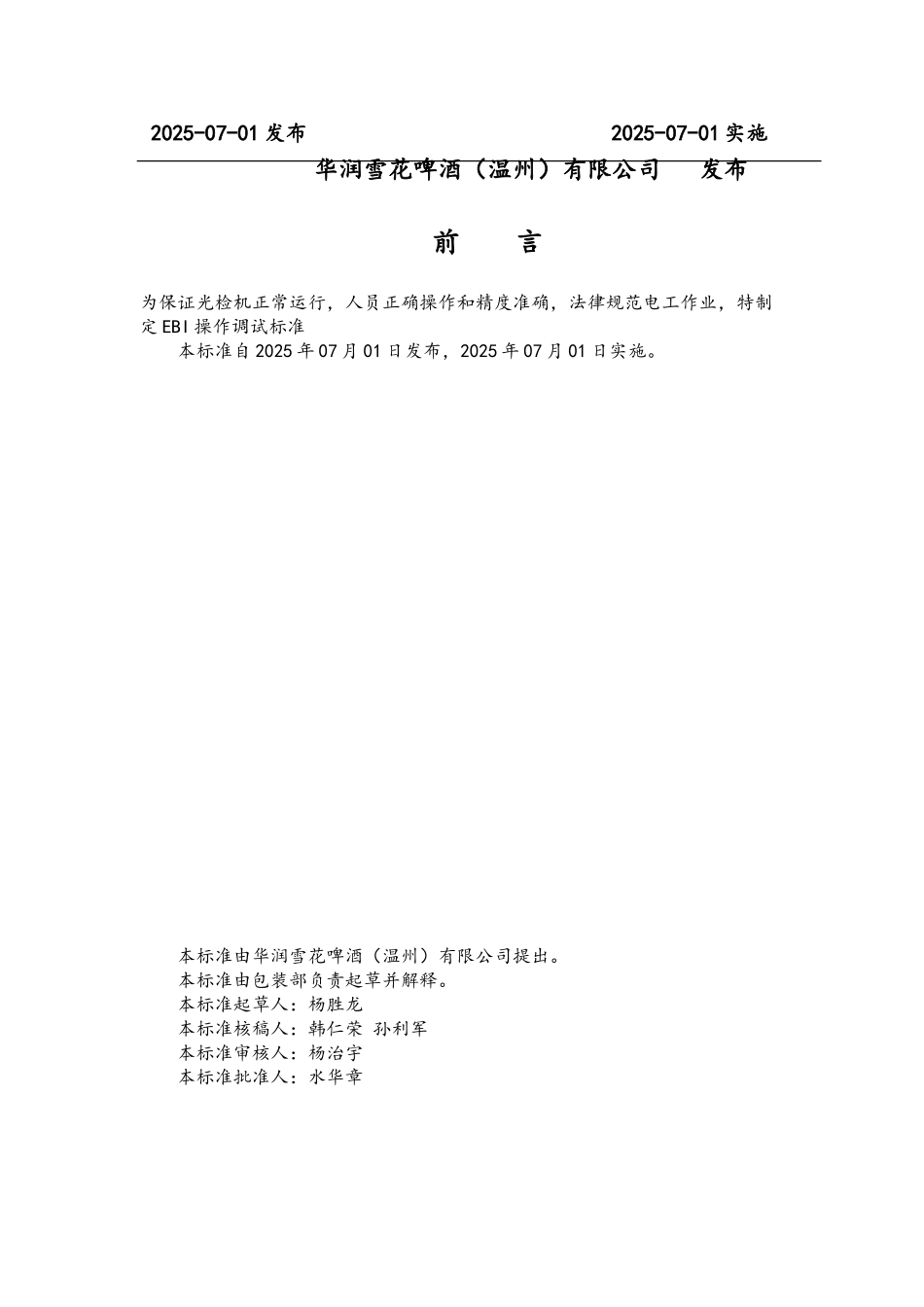

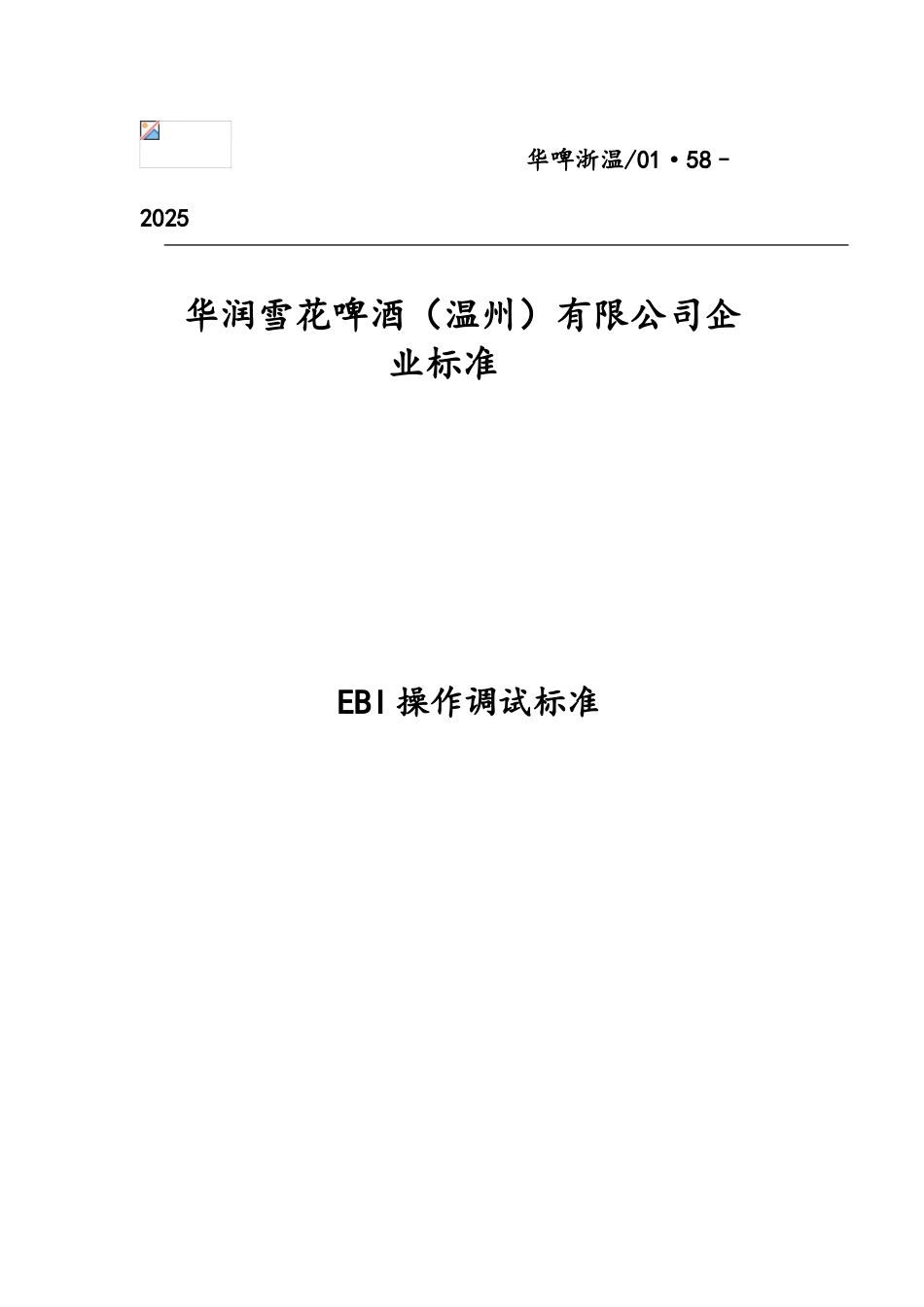

华啤浙温/01·58–2025 华润雪花啤酒（温州）有限公司企业标准 EBI 操作调试标准 2025-07-01 发布 2025-07-01 实施 华润雪花啤酒（温州）有限公司 发布前 言为保证光检机正常运行，人员正确操作和精度准确，法律规范电工作业，特制定 EBI 操作调试标准本标准自 2025 年 07 月 01 日发布，2025 年 07 月 01 日实施。本标准由华润雪花啤酒（温州）有限公司提出。本标准由包装部负责起草并解释。本标准起草人：杨胜龙本标准核稿人：韩仁荣 孙利军本标准审核人：杨治宇本标准批准人：水华章目录1、 EBI 简介2、 机器机械结构和电气元件简介3、 检测单元简介4、 触摸屏各功能操作5、 瓶型切换6、 参数备份和恢复7、 机器清洁8、 机器润滑9、 常见故障一、EBI 简介光检机整体图● 这种全自动检测机是一种结构紧凑的直线式机型。导向带系统可以保证精确的容器导向。 ● 通过 IRIS 检测系统（改进型高分辨率检测系统），带有微小损伤的和未被清洗洁净的容器都能够测出来并排除掉。 ● 一台电机用于机器头部的高度调节，特别容器的传送部件可以迅速地转换到另外一种容器。冷却系统保证检测模块的恒定温度和机头的高度运行可靠性。 ● 吹除器或抽除装置用于除掉瓶底上的残余泡沫和润滑物。 ● 机器配备有瓶壁、瓶底和瓶口检测及两套残余液体的探测。保留现有的装置，机器可以根据需要加装下列检测模块： • 瓶口外侧检测 • 螺纹检测 • 内壁检测 • 形状探测 ● 性能优异的电子和照相机技术与经受住时间考验的克朗斯机械结构相结合确保了最大的安全性和可靠性。二、机器结构1、轮廓、划痕 、颜色检测 2、残碱检测 3、侧壁 1 检测、4、残液检测 5、瓶底检测 6、瓶口检测7、侧壁 2 检测1234567机器入口： 1）侧壁喷水 给瓶身喷出水雾，瓶子能够光滑的通过夹瓶皮带 2）瓶底喷水 吹除瓶底及链道上的泡沫，便于瓶底正确检测 验瓶机的驱动有两部分组成，分别为链条的驱动和夹瓶皮带的驱动，入口链条和出口链条由验瓶机出口的电机驱动，通过皮带传动 夹瓶皮带的驱动电机安装在验瓶机底部，电机连到变速齿轮箱上，齿轮箱分别驱动前后夹瓶皮带，前后皮带不等速，瓶子在通过夹瓶皮带时进行旋转 1.机器高度升降 2.测量机器高度的绝对值编码器3.机器高度下限保护 4.机器高度上限保护1.交换机 2.空调温度设定 3.瓶底闪光灯电源 4.共二组，依次是电源板，二块图像采集板，图像处理器板 5....
