FANUC硬件系统连接

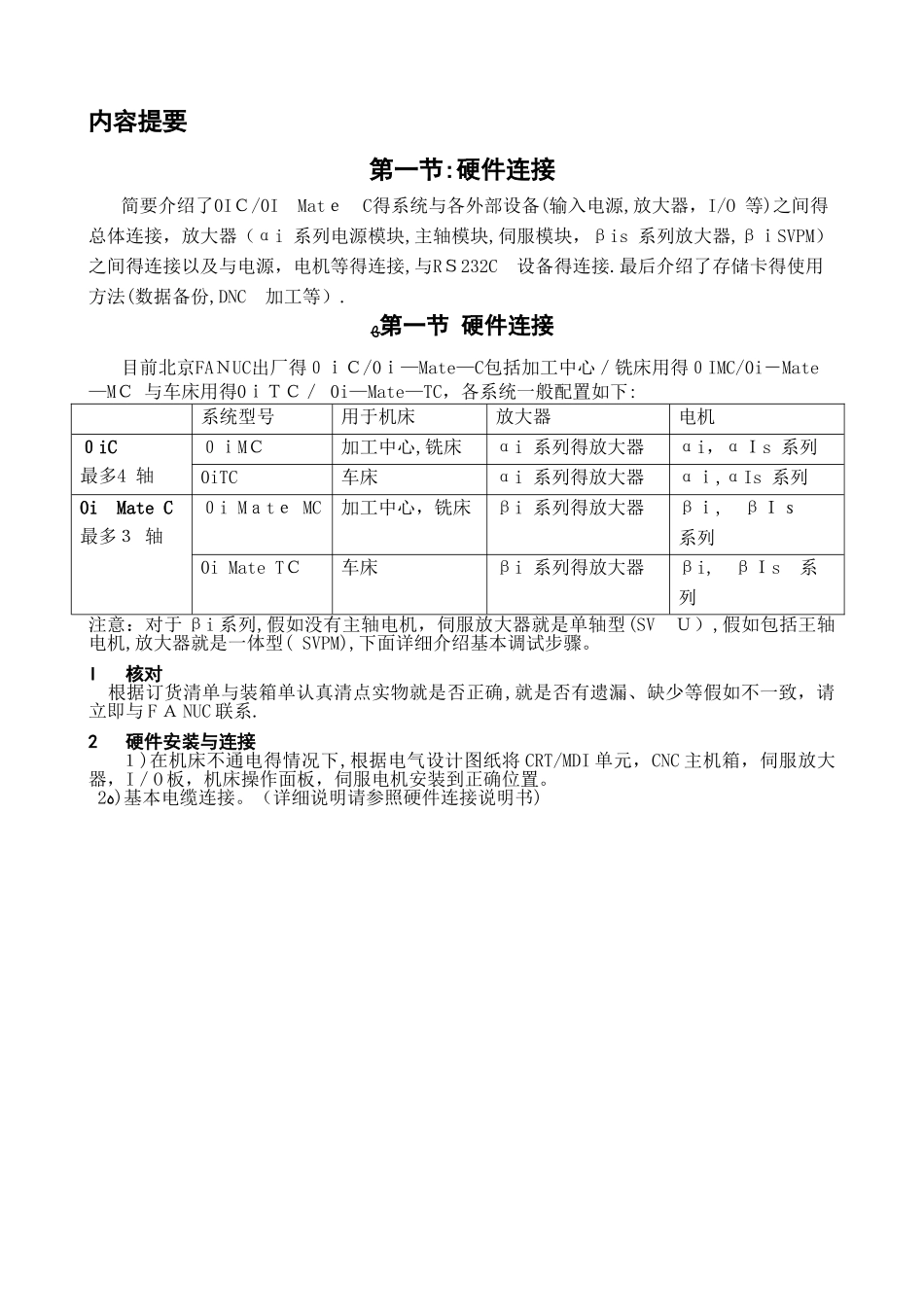

内容提要第一节:硬件连接简要介绍了0IＣ/0I Matｅ C得系统与各外部设备(输入电源,放大器，I/O 等)之间得总体连接，放大器（αi 系列电源模块,主轴模块,伺服模块，βis 系列放大器,βｉSVPM）之间得连接以及与电源，电机等得连接,与RＳ232C 设备得连接.最后介绍了存储卡得使用方法(数据备份,DNC 加工等）.ﻬ第一节 硬件连接目前北京FAＮUC出厂得０ｉＣ/0ｉ—Mate—C包括加工中心／铣床用得０IMC/0i－Mate—MＣ 与车床用得0ｉＴＣ／ 0i—Mate—TC，各系统一般配置如下:系统型号用于机床放大器电机０iC最多4 轴０ｉMＣ加工中心,铣床αi 系列得放大器αi，αＩs 系列0iTC车床αi 系列得放大器αｉ,αIs 系列0i Mate C最多３ 轴０i Mａtｅ MC加工中心，铣床βi 系列得放大器βｉ, βＩｓ 系列0i Mate TＣ车床βi 系列得放大器βi, βＩs 系列注意：对于 βi 系列,假如没有主轴电机，伺服放大器就是单轴型(SV Ｕ）,假如包括王轴电机,放大器就是一体型( SVPM),下面详细介绍基本调试步骤。l 核对 根据订货清单与装箱单认真清点实物就是否正确,就是否有遗漏、缺少等假如不一致，请立即与 F Ａ NUC 联系.2 硬件安装与连接 １)在机床不通电得情况下,根据电气设计图纸将 CRT/MDI 单元，CNC 主机箱，伺服放大器，I／O 板，机床操作面板，伺服电机安装到正确位置。 ﻩ2)基本电缆连接。（详细说明请参照硬件连接说明书)说明:根据不同得机床配置，可能有些不同。如:机床操作面板,I/Ｏ卡,Ｉ／O Link 轴有些可能没有.由上述图中可以瞧到,硬件连接比 OiB 简单得多了.3)总体连接介绍如下图所示:注意：（1） FS Ｓ B 光缆一般接在左边插口.（2） 风扇,电池，软键,MDI 等在系统出厂时候都已经连接好，不好改动，但可以检查就是否在运输过程中有松动得地方,假如有，则需要重新连接牢固,一般出现异常现象。（3） 伺服检测口［CA69］,不需要连接。（4） 电源线可能有两个插头,一个为＋24 Ｖ输入（左),另一个为+24 输出（右).具体接线为（１—２ 4V，2-0 Ｖ,3-地线)，注意正负极性不要搞错．（5） R Ｓ 2 ３ 2 接口就是与电脑接口得连接线,一共有连个接口。一般接左边，右边(2 ３２-2 口)为备用接口。假如不与电脑连接，可不接此线(使用存储卡就可以替代２３２口),而且传输速度与安全性都要比２ 32 口优越。（6） 串行主轴/编码器得连接,假如使用Ｆ ANU Ｃ得主轴放大器,这个接口就是连接放大器得...
