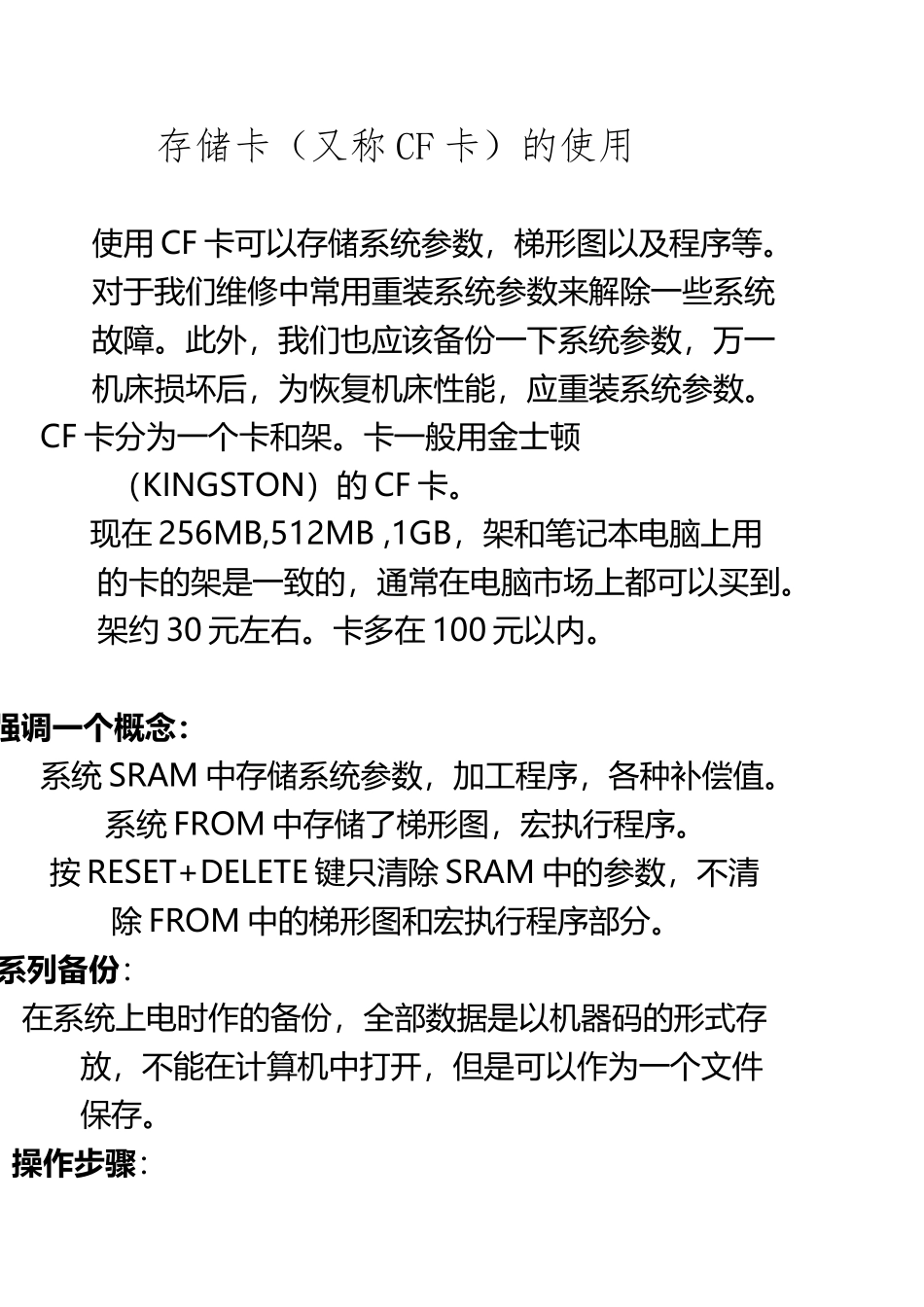

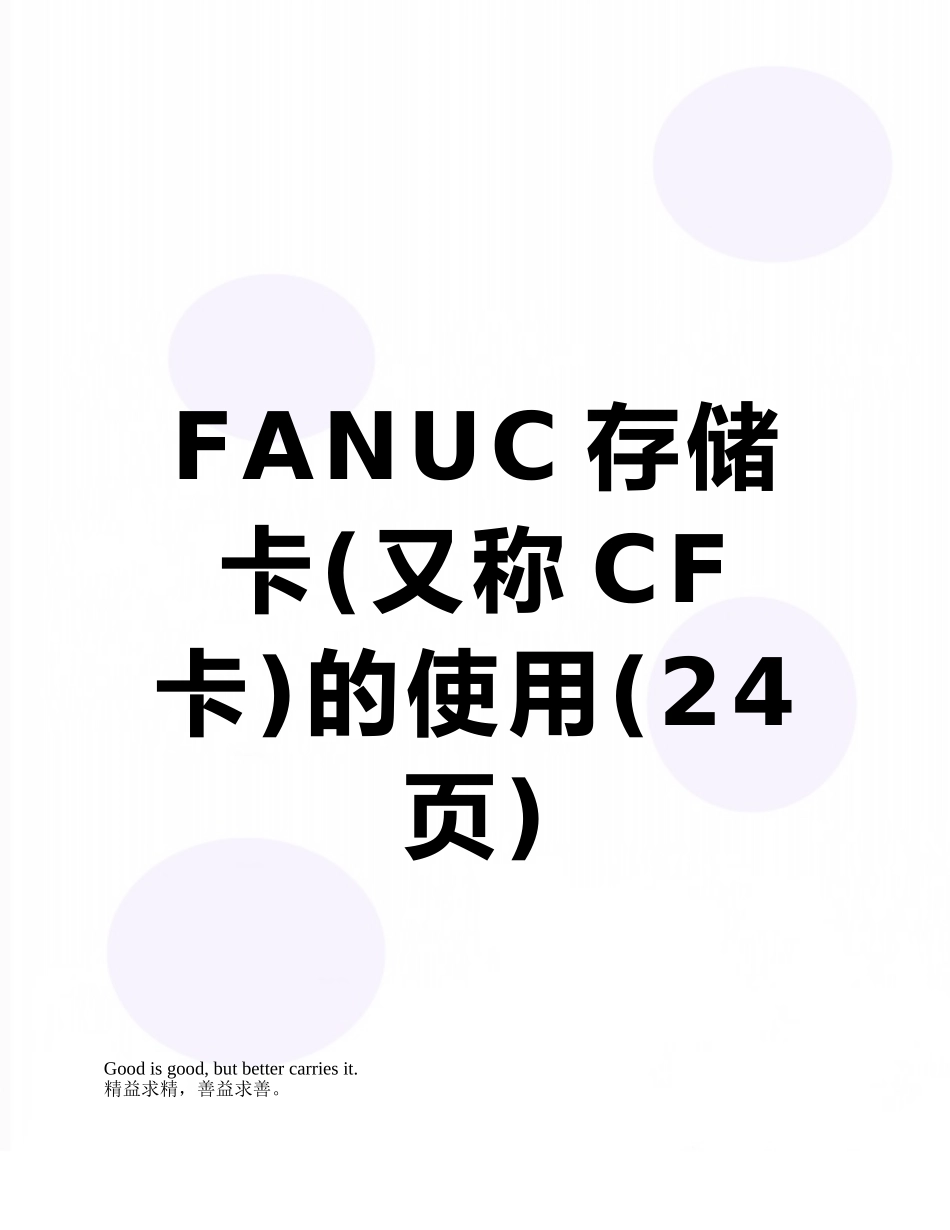

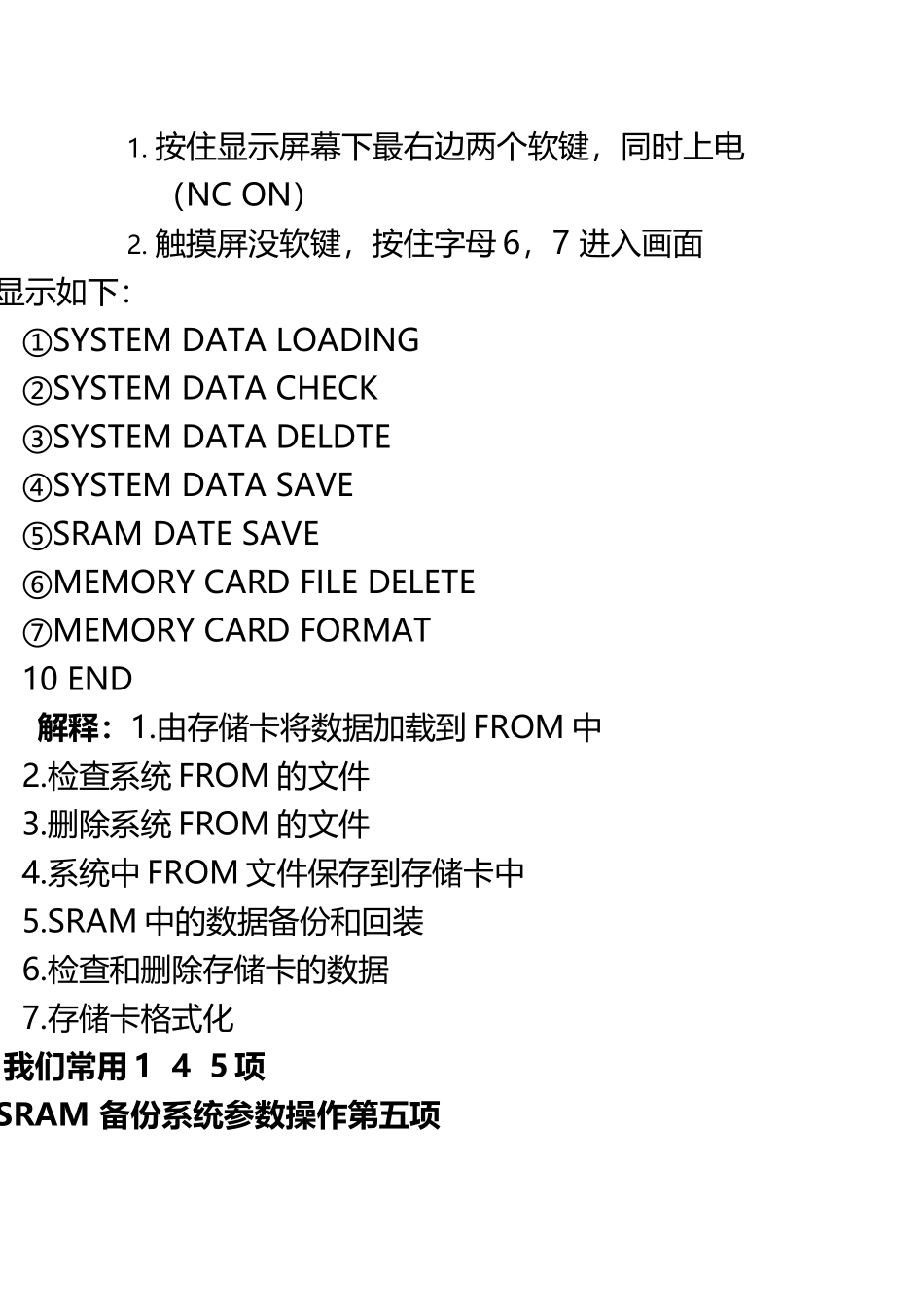

FANUC 存储卡(又称 CF卡)的使用(24页)Good is good, but better carries it.精益求精，善益求善。存储卡（又称 CF 卡）的使用使用 CF 卡可以存储系统参数，梯形图以及程序等。对于我们维修中常用重装系统参数来解除一些系统故障。此外，我们也应该备份一下系统参数，万一机床损坏后，为恢复机床性能，应重装系统参数。 CF 卡分为一个卡和架。卡一般用金士顿（KINGSTON）的 CF 卡。现在 256MB,512MB ,1GB，架和笔记本电脑上用的卡的架是一致的，通常在电脑市场上都可以买到。架约 30 元左右。卡多在 100 元以内。 强调一个概念： 系统 SRAM 中存储系统参数，加工程序，各种补偿值。系统 FROM 中存储了梯形图，宏执行程序。 按 RESET+DELETE 键只清除 SRAM 中的参数，不清除 FROM 中的梯形图和宏执行程序部分。系列备份： 在系统上电时作的备份，全部数据是以机器码的形式存放，不能在计算机中打开，但是可以作为一个文件保存。操作步骤：1. 按住显示屏幕下最右边两个软键，同时上电（NC ON）2. 触摸屏没软键，按住字母 6，7 进入画面 显示如下： ①SYSTEM DATA LOADING ②SYSTEM DATA CHECK ③SYSTEM DATA DELDTE ④SYSTEM DATA SAVE ⑤SRAM DATE SAVE ⑥MEMORY CARD FILE DELETE ⑦MEMORY CARD FORMAT 10 END 解释：1.由存储卡将数据加载到 FROM 中 2.检查系统 FROM 的文件 3.删除系统 FROM 的文件 4.系统中 FROM 文件保存到存储卡中 5.SRAM 中的数据备份和回装 6.检查和删除存储卡的数据 7.存储卡格式化 我们常用 1 4 5 项 SRAM 备份系统参数操作第五项 按软键 UP 或 DOWN 软键选择第五项，按（SELECT）选择操作软键，显示如下画面 SRAM DATA BACKUP [BOARD:MAIN] 1.SRAM BACKUP (CNC→MEMORY CARD) 2.RESTORE SRAM (MEMORY CARD→CNC) END [SELECT] [YES] [NO] [UP] [DOWN] 用[UP][DOWN]键移光标到 1，备份，将系统参数保存储到 CF 卡，按[SELECT]选择[YES]或[NO],[YES]为执行，[NO]为放弃。 移光标至 2，回装由 CF 卡→CNC,将参数回装系统 按[SELECT]再选择[YES]或[NO],进行执行回装或放弃。 切记： 一定想好了再按，以免出错！ 按 END 返回主画面 主画面中按 END 后，系统继续加载，正常开机。 备份文件的名字 SRAM 保存的存储卡上的文件名是由装在 CNC 上的SRAM 的容量大小来决定的，由系统自动定...
