FB块多次调用如何监控单个块的执行情况

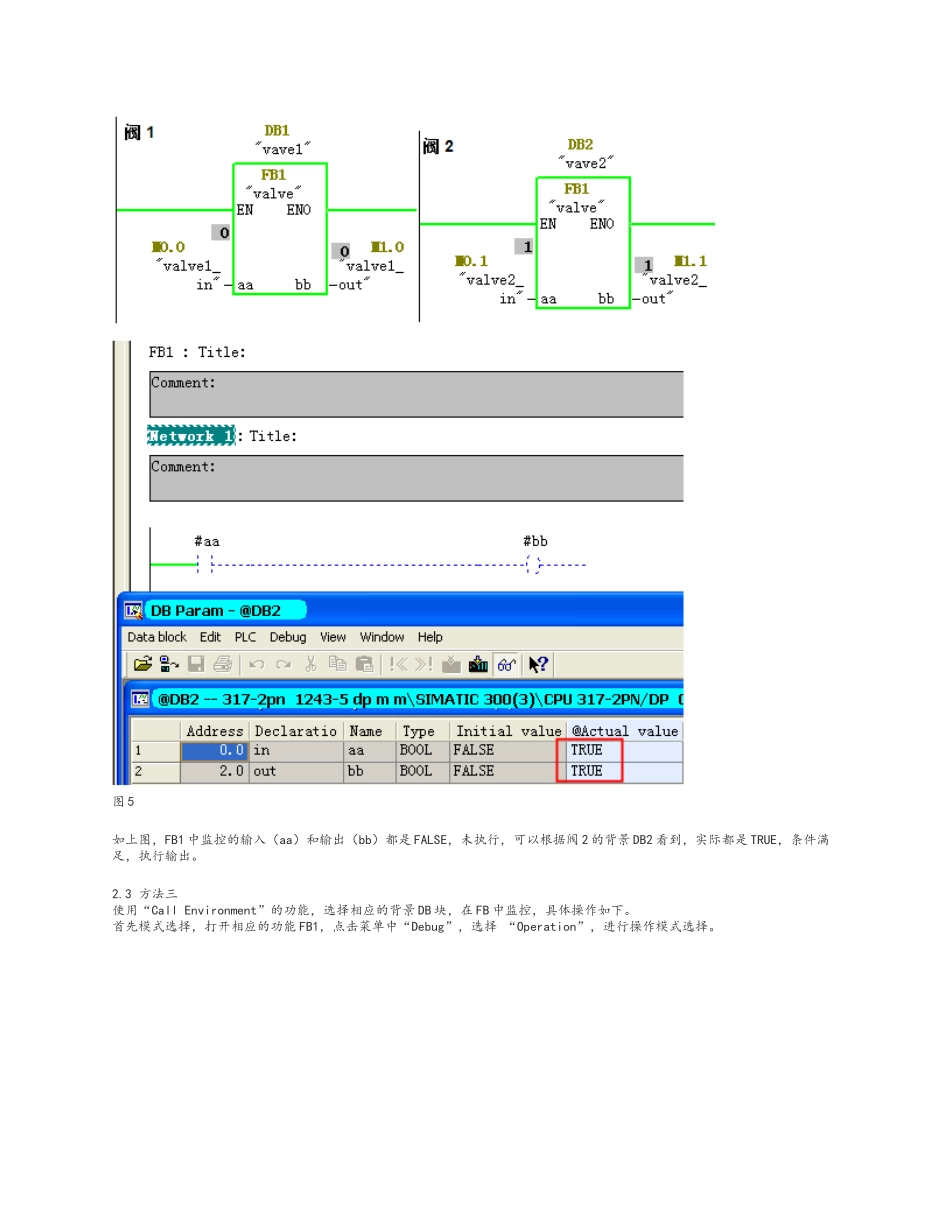

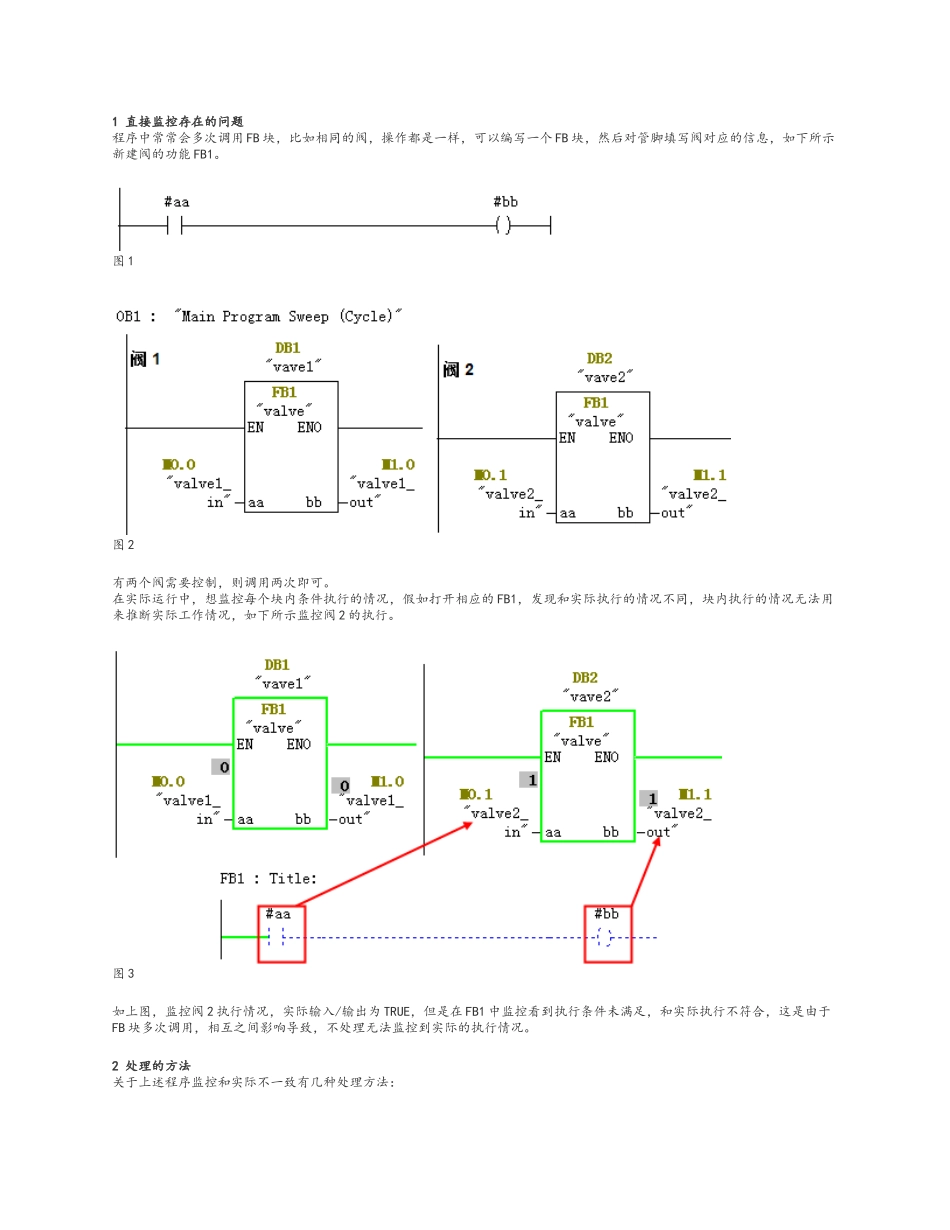

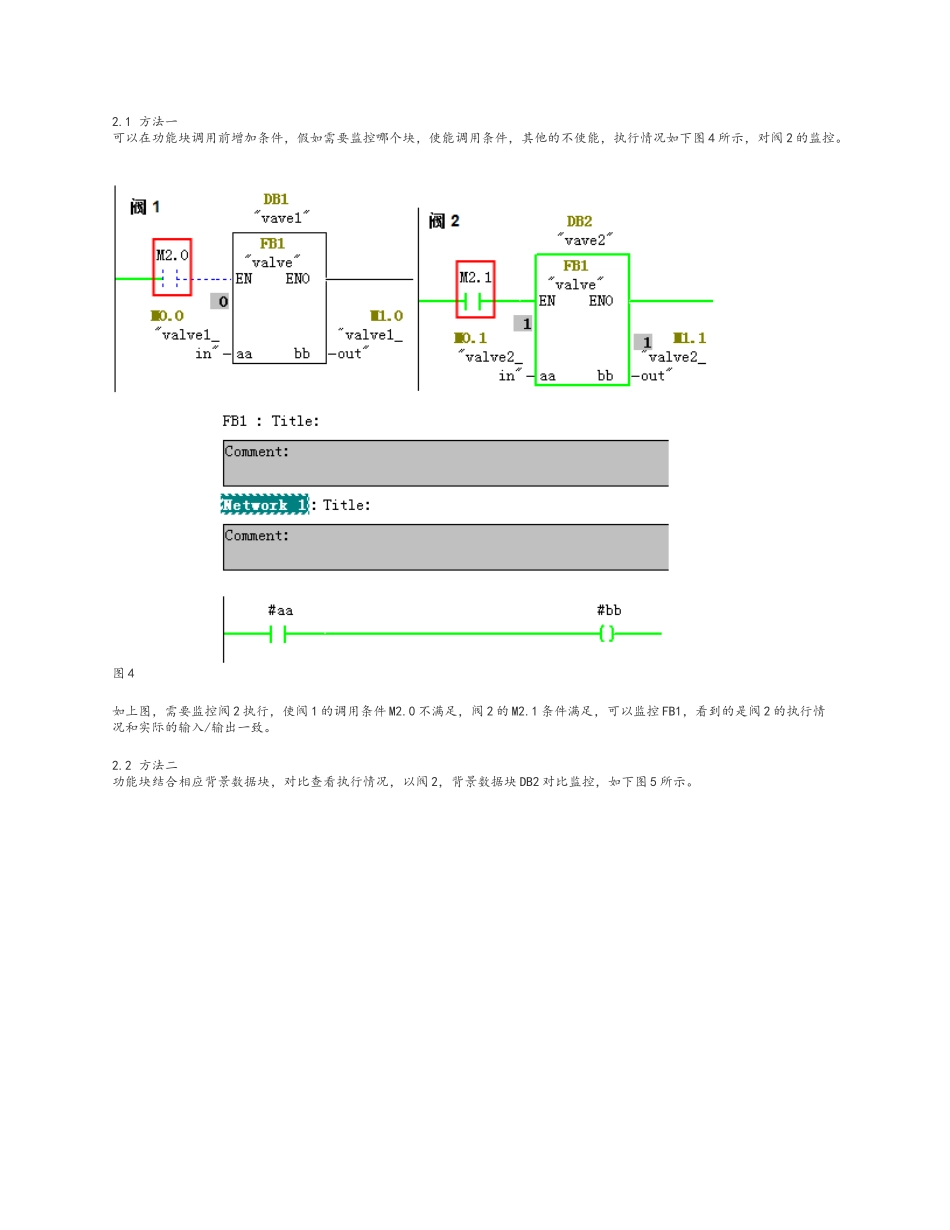

1 直接监控存在的问题程序中常常会多次调用 FB 块，比如相同的阀，操作都是一样，可以编写一个 FB 块，然后对管脚填写阀对应的信息，如下所示新建阀的功能 FB1。 图 1 图 2 有两个阀需要控制，则调用两次即可。在实际运行中，想监控每个块内条件执行的情况，假如打开相应的 FB1，发现和实际执行的情况不同，块内执行的情况无法用来推断实际工作情况，如下所示监控阀 2 的执行。 图 3 如上图，监控阀 2 执行情况，实际输入/输出为 TRUE，但是在 FB1 中监控看到执行条件未满足，和实际执行不符合，这是由于FB 块多次调用，相互之间影响导致，不处理无法监控到实际的执行情况。 2 处理的方法关于上述程序监控和实际不一致有几种处理方法： 2.1 方法一可以在功能块调用前增加条件，假如需要监控哪个块，使能调用条件，其他的不使能，执行情况如下图 4 所示，对阀 2 的监控。 图 4 如上图，需要监控阀 2 执行，使阀 1 的调用条件 M2.0 不满足，阀 2 的 M2.1 条件满足，可以监控 FB1，看到的是阀 2 的执行情况和实际的输入/输出一致。 2.2 方法二功能块结合相应背景数据块，对比查看执行情况，以阀 2，背景数据块 DB2 对比监控，如下图 5 所示。 图 5 如上图，FB1 中监控的输入（aa）和输出（bb）都是 FALSE，未执行，可以根据阀 2 的背景 DB2 看到，实际都是 TRUE，条件满足，执行输出。 2.3 方法三使用“Call Environment”的功能，选择相应的背景 DB 块，在 FB 中监控，具体操作如下。首先模式选择，打开相应的功能 FB1，点击菜单中“Debug”，选择 “Operation”，进行操作模式选择。 图 6 进入“Operation”窗口，默认的是“Process”模式，进行监控需要选择“Test”模式。 图 7 选择“Test”模式后，“Debug”菜单下的“Call Environment”不是灰色，可以选择，如下所示。 图 8 选择“Call Environment”进入设置“Call Environment of the Block”窗口。 图 9 勾选调用路径，如例子中 FB1 在 OB1 中调用，勾选打开数据块，这里选择的是“Instance DB Number”，FB1 的背景数据块，如下图，需要对阀 2 的执行监控，则将“Instance DB Number”为 2（阀 2 对应的背景数据块号），然后点击 OK，设置如下。 图 10 点击“OK”后退回到 FB1 窗口，然后点击“ ”在线，则可以监控阀 2 的执行情况。 图 11 假如要监控其他块的调用...
