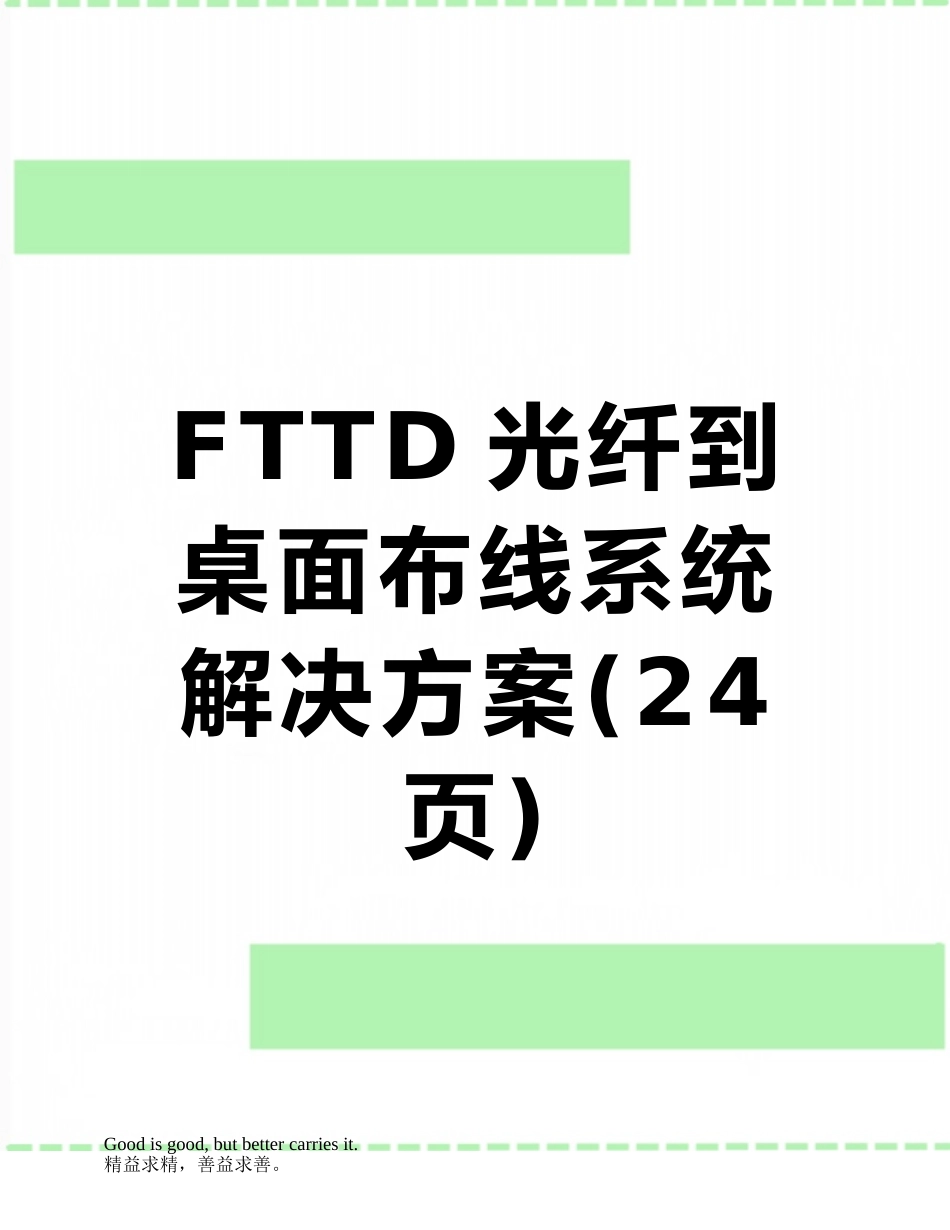

FTTD光纤到桌面布线系统解决方案

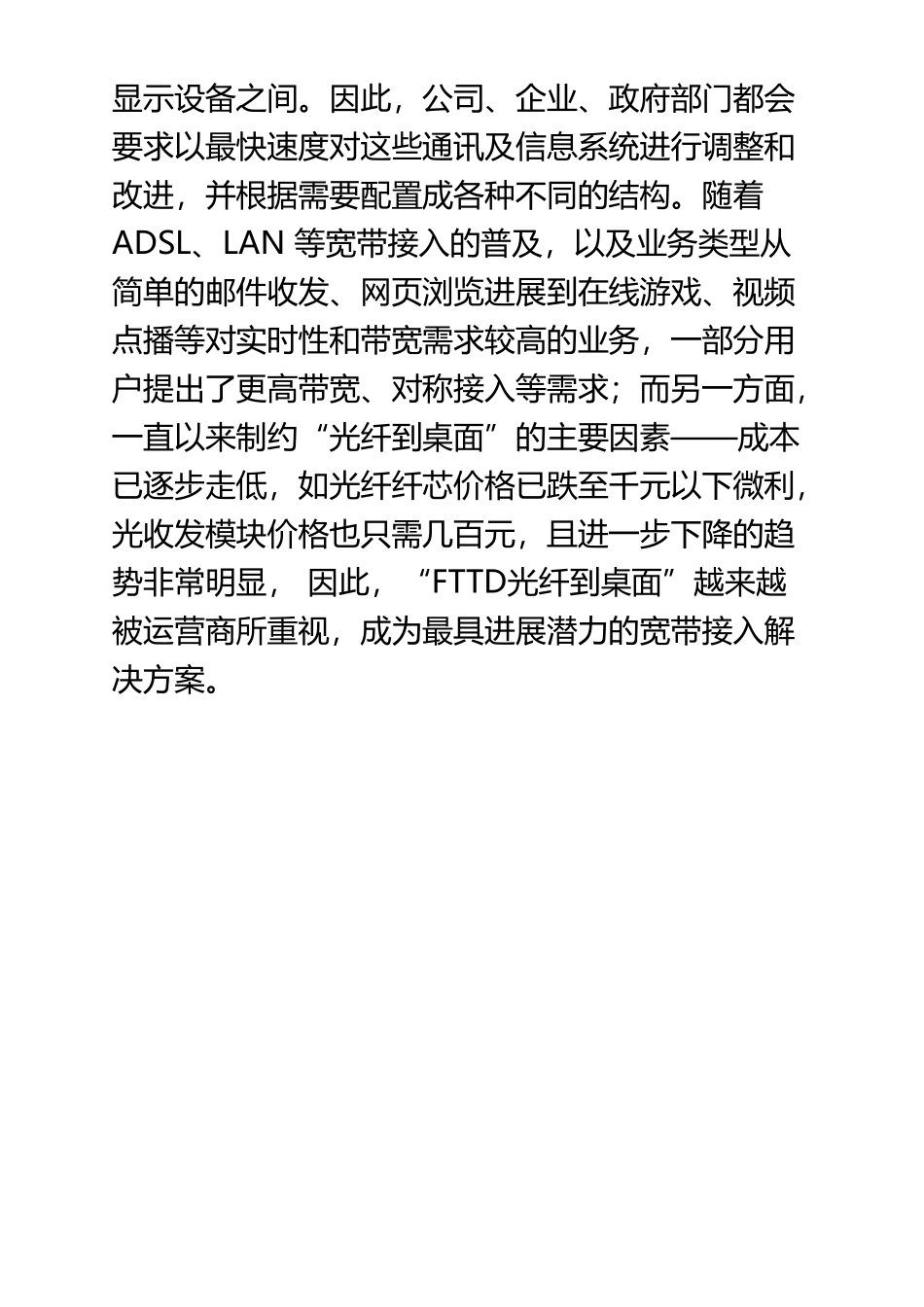

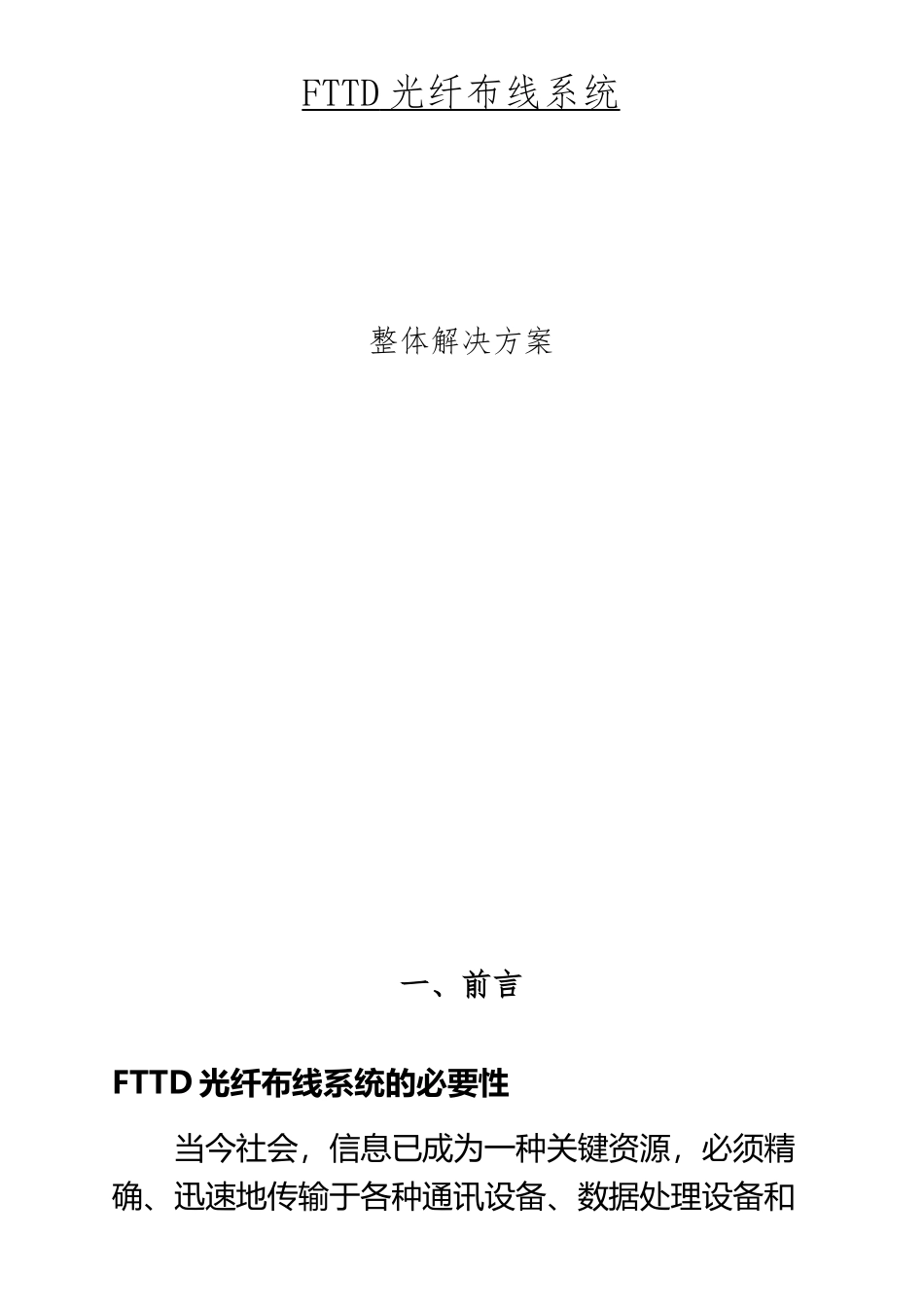

FTTD 光纤到桌面布线系统解决方案(24页)Good is good, but better carries it.精益求精，善益求善。FTTD 光纤布线系统 整体解决方案一、前言FTTD 光纤布线系统的必要性当今社会，信息已成为一种关键资源，必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。因此，公司、企业、政府部门都会要求以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结构。随着 ADSL、LAN 等宽带接入的普及，以及业务类型从简单的邮件收发、网页浏览进展到在线游戏、视频点播等对实时性和带宽需求较高的业务，一部分用户提出了更高带宽、对称接入等需求；而另一方面，一直以来制约“光纤到桌面”的主要因素——成本已逐步走低，如光纤纤芯价格已跌至千元以下微利，光收发模块价格也只需几百元，且进一步下降的趋势非常明显， 因此，“FTTD光纤到桌面”越来越被运营商所重视，成为最具进展潜力的宽带接入解决方案。二、FTTD 光纤布线系统FTTD 光纤布线简介 到（FiberToTheDesktop——FTTD） 顾名思义就是光纤替代传统 5 类线将光纤延伸至用户终端电脑，使用户终端全程通过光纤实现网络接入。FTTD 接入技术是近年兴起的网络技术，在国外已广泛应用。随着光纤和光纤接入设备价格的持续下降，FTTD 在国内也开始广泛应用于特别政府部门，如、、、、等。 在计算机网络中用光纤替代传统 5 类线有明显优势： 超高稳定的：100M，1000M 双工 超长距离传送 通信内容绝对保密，第三方无法 高可靠性：绝对抗；光纤连接头远比可靠 大大提高网络线路寿命：光缆线路寿命 40 年，而且通信质量不会随时间而变化。 可升级：带宽可以随意增加，设备可以不断平滑升级FTTD 光纤布线系统结构图如下：三、系统总体设计项目概况Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx本次项目共需铺设点位 2000 个，xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx技术方案 本设计方案依据用户需求及分析，在满足布线系统先进性、灵活性、经济性的工程要求下，布线系统按下列方式：(1) 该方案的工作区采纳光纤收发器将光纤跳线与非屏蔽线跳线相连。(2) 该方案的水平布线为：工作网采纳 xxxxxxx 光缆，一用一备.(3) 垂直主干光缆为：工作网采纳 xxx 芯室外万兆单模光缆，室外部分做埋设处理。(4) 采纳光纤配线架等一些光纤保护器件组成各楼层、各区域的配线架来进行有效保护和管理。(5) 楼层管理间、设备间的设置符合相关标准，应在最佳地...
