GRC轻质隔墙板安装施工作业指导书

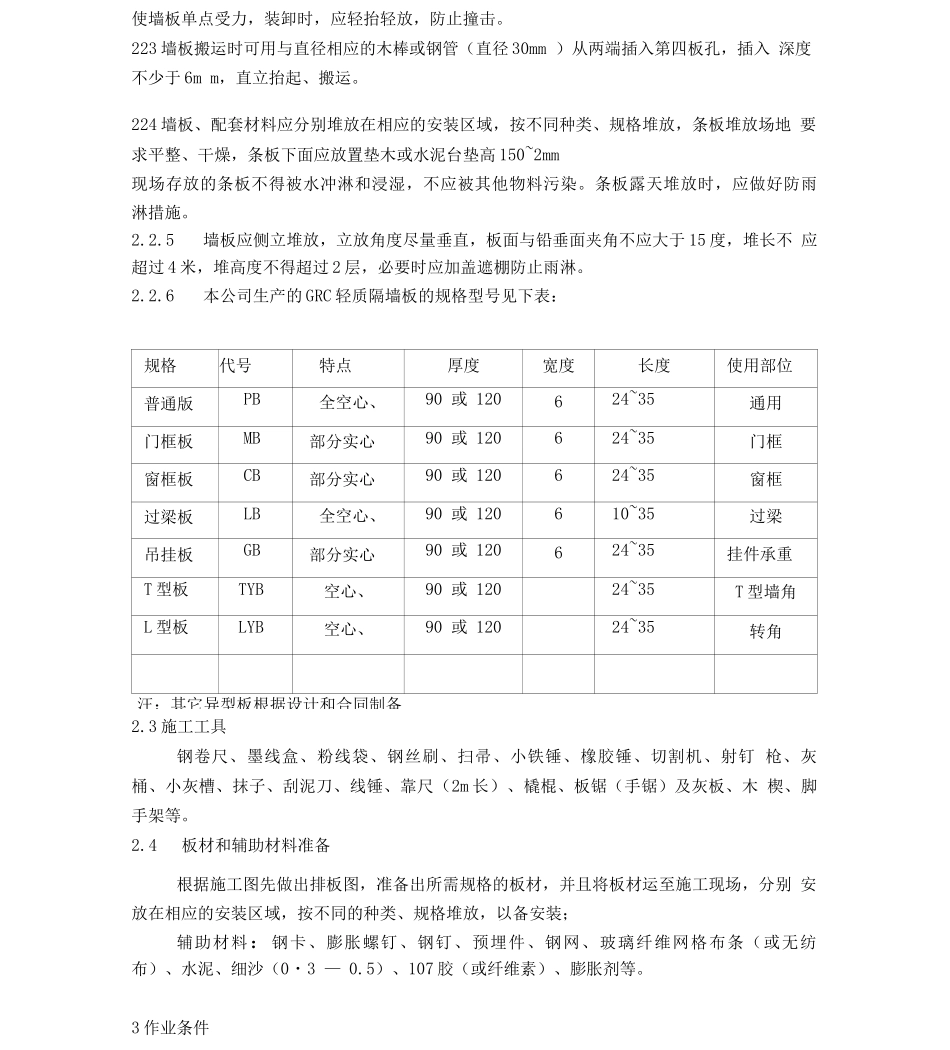

辽宁宏硕新型建材有限公司GRC 轻质隔墙板安装施工作业指导书1 适用范围1.1本指导书仅用与辽宁宏硕新型建材有限公司的轻质内隔墙板配套使用。1.2 本指导书适用于一般民用建筑非承重内隔墙板。包括新建、改建、扩建等公共建筑和 居住工程的多层、高层、超高层中的非承重内隔墙，内部隔断，阳台隔板，壁橱及柜架结构 内填充墙。1.3本指导书符合 JGJ/T157-28 的要求。2 施工准备2.1施工设计与组织2.1.1施工技术文件根据甲方提供的设计技术文件、资料，编制墙板隔墙分项工程技术文件，包括排版图、构造及技术措施、施工方案及施工组织措施。技术文件需经监理单位审核后方 可实施。2.1.2隔墙排板图根据建筑设计图和甲方的要求，编制排版图（立面、平面图），图中 应标明条板种类、规格尺寸；门、窗洞的位置、尺寸；管线、配电箱、插座及开关盒的位置、尺 寸、数量；预埋件及钢板卡件位置、数量、规格种类等。2..1.3 安装构造图及相关技术资料根据安装构造节点图，确定条板与条板间的连接构造， 条板隔墙与梁板、顶 板、地面、防潮垫层的连接构造，条板隔墙与主体墙柱的连接构造， 条板隔墙门、窗洞处的构造，钢板卡件、预埋件结构，条板隔墙内暗埋管线及吊挂重物 的加固构造和修补措施等。2.1.4施工方案应包括施工安装人员、机械机具的组织调配、条板产品的运输、贮存，辅 助材料的制备；墙体的安装工艺要求、安装顺序、工期进度要求、安装质量；施工组织措施和 安全措施要求；墙体安装各工序的检查、验收及整改。2.2施工材料准备2.2.1按施工技术文件的要求，选择好需要的各种板型的 GRC 轻质条板、配套的钢 夹板、预埋件等，运至现场。2.2.2产品应侧立搬运，严禁平抬，长途运输要用绳索绞紧，支撑合理，避开晃撞。不得 使墙板单点受力，装卸时，应轻抬轻放，防止撞击。223 墙板搬运时可用与直径相应的木棒或钢管（直径 30mm ）从两端插入第四板孔，插入 深度不少于 6m m，直立抬起、搬运。224 墙板、配套材料应分别堆放在相应的安装区域，按不同种类、规格堆放，条板堆放场地 要求平整、干燥，条板下面应放置垫木或水泥台垫高 150~2mm现场存放的条板不得被水冲淋和浸湿，不应被其他物料污染。条板露天堆放时，应做好防雨 淋措施。2.2.5墙板应侧立堆放，立放角度尽量垂直，板面与铅垂面夹角不应大于 15 度，堆长不 应超过 4 米，堆高度不得超过 2 层，必要时应加盖遮棚防止雨淋。2.2.6本公司生产的 GRC 轻质隔...
