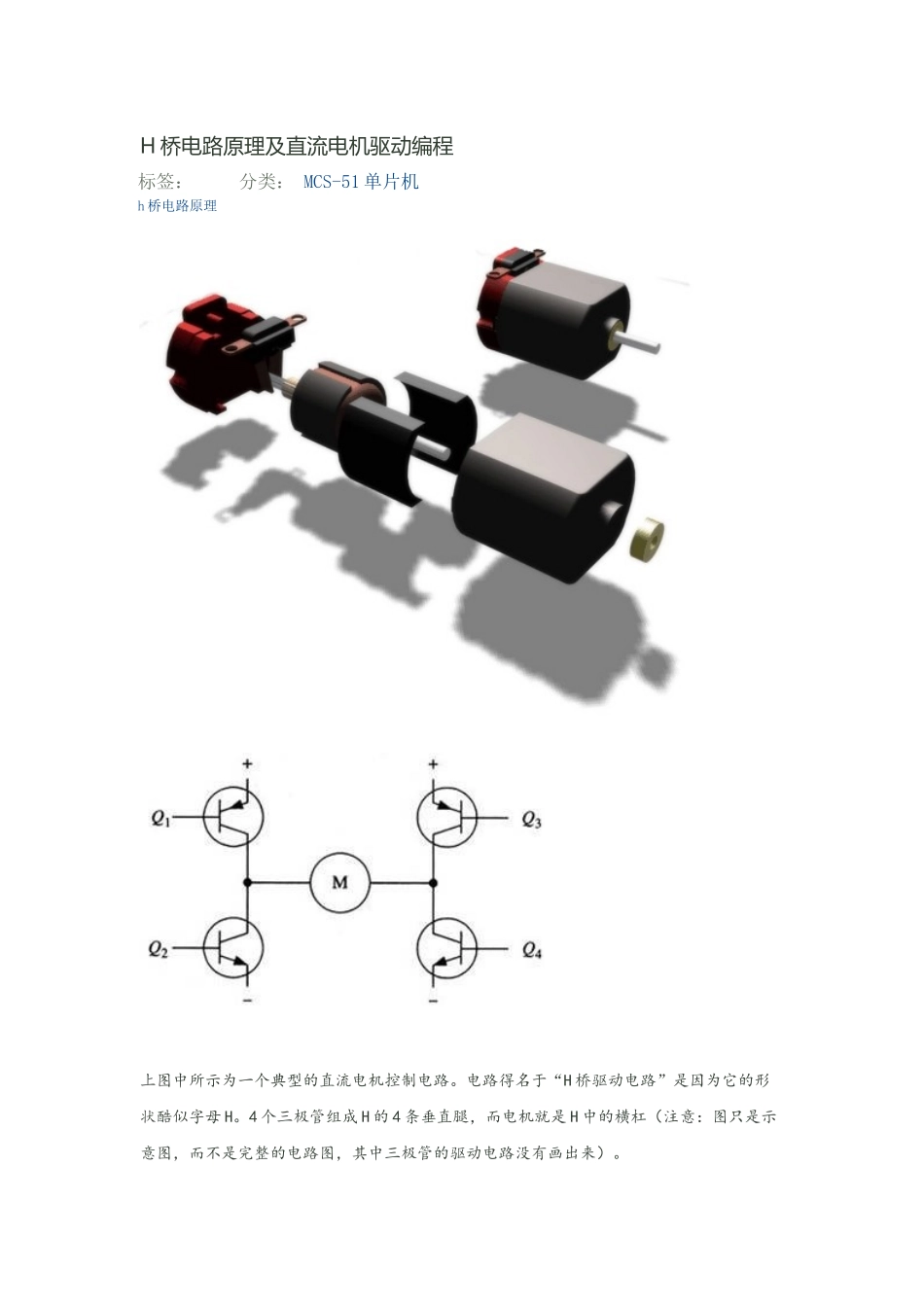

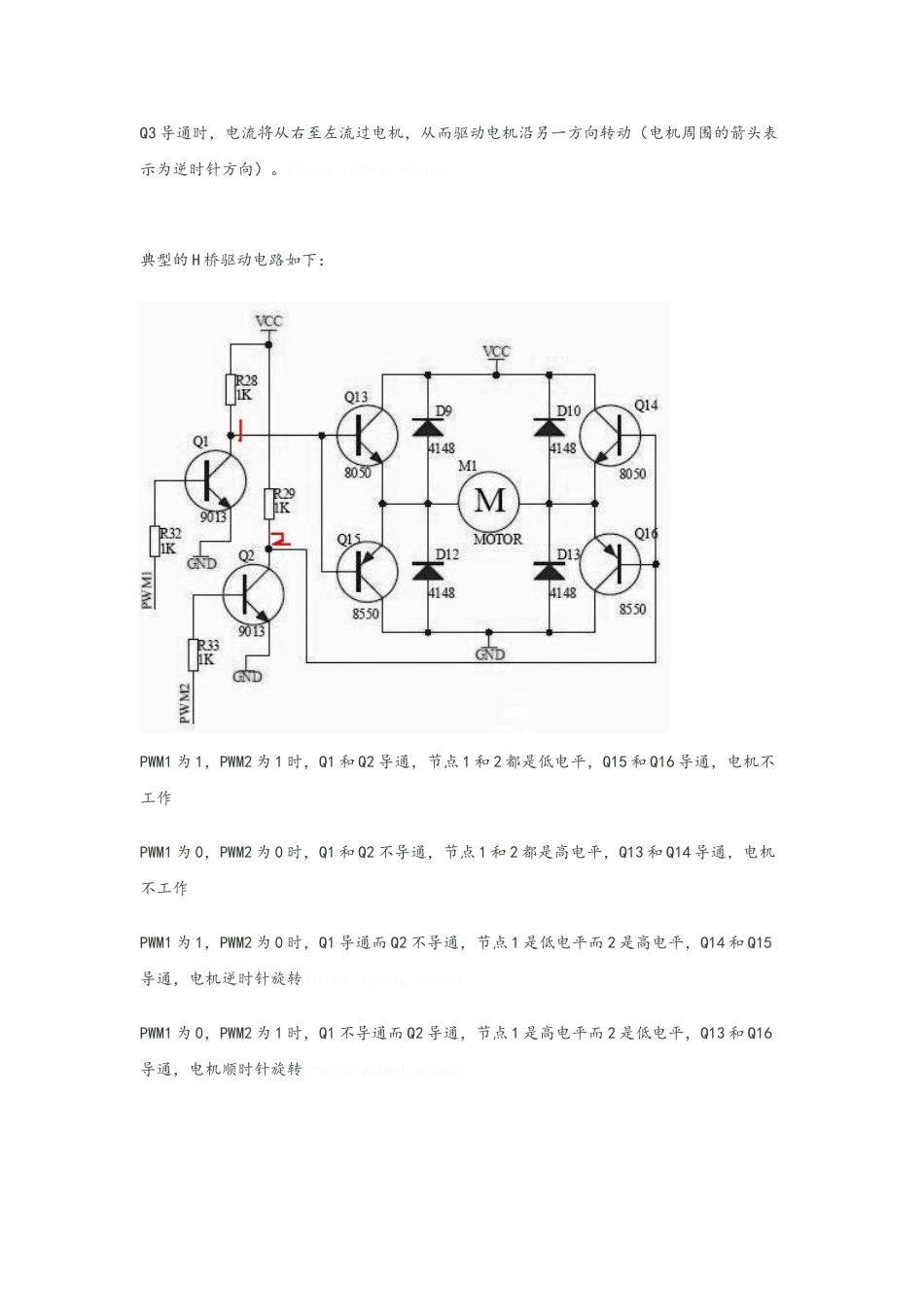

H 桥电路原理及直流电机驱动编程标签： h 桥电路原理分类： MCS-51 单片机 上图中所示为一个典型的直流电机控制电路。电路得名于“H 桥驱动电路”是因为它的形状酷似字母 H。4 个三极管组成 H 的 4 条垂直腿，而电机就是 H 中的横杠（注意：图只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。H 桥式电机驱动电路包括 4 个三极管和一个电机。要使电机运转，必须导通对角线上的一对三极管。根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。要使电机运转，必须使对角线上的一对三极管导通。例如，如下图所示，当 Q1 管和 Q4 管导通时，电流就从电源正极经 Q1 从左至右穿过电机，然后再经 Q4 回到电源负极。按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。当三极管 Q1 和 Q4 导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。3WIjcKU。u0lmGYl。7i3xCX0。上图所示为另一对三极管 Q2 和 Q3 导通的情况，电流将从右至左流过电机。当三极管 Q2 和Q3 导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。yiJtqAc。18GOKLb。ChVrj5u。典型的 H 桥驱动电路如下：PWM1 为 1，PWM2 为 1 时，Q1 和 Q2 导通，节点 1 和 2 都是低电平，Q15 和 Q16 导通，电机不工作PWM1 为 0，PWM2 为 0 时，Q1 和 Q2 不导通，节点 1 和 2 都是高电平，Q13 和 Q14 导通，电机不工作PWM1 为 1，PWM2 为 0 时，Q1 导通而 Q2 不导通，节点 1 是低电平而 2 是高电平，Q14 和 Q15导通，电机逆时针旋转 EsLfW8X。tyzGj5q。Uc5E6eG。PWM1 为 0，PWM2 为 1 时，Q1 不导通而 Q2 导通，节点 1 是高电平而 2 是低电平，Q13 和 Q16导通，电机顺时针旋转 aFyk73G。dsORWnT。pjsBbzL。C 语言代码：功能：能是电机正转，逆转，停止。#include
#define uchar unsigned char#define uint unsigned int63Ds2iF。AsI76UL。HBli9RZ。sbit Key_UP=P3^2; //正转按键sbit Key_DOWN=P3^3; //反转按键sbit Key_STOP=P3^4; //停止按键 SrUWU4B。ozWgIbp。MhLnkSn。sbit ZZ=P1^0; //控制端，用单片机的 P1.0 口sbit FZ=P1^1; //控制端，用单片机的 P1.1 口sbit FMQ=P3^6;uchar KeyV;uchar Temp...
