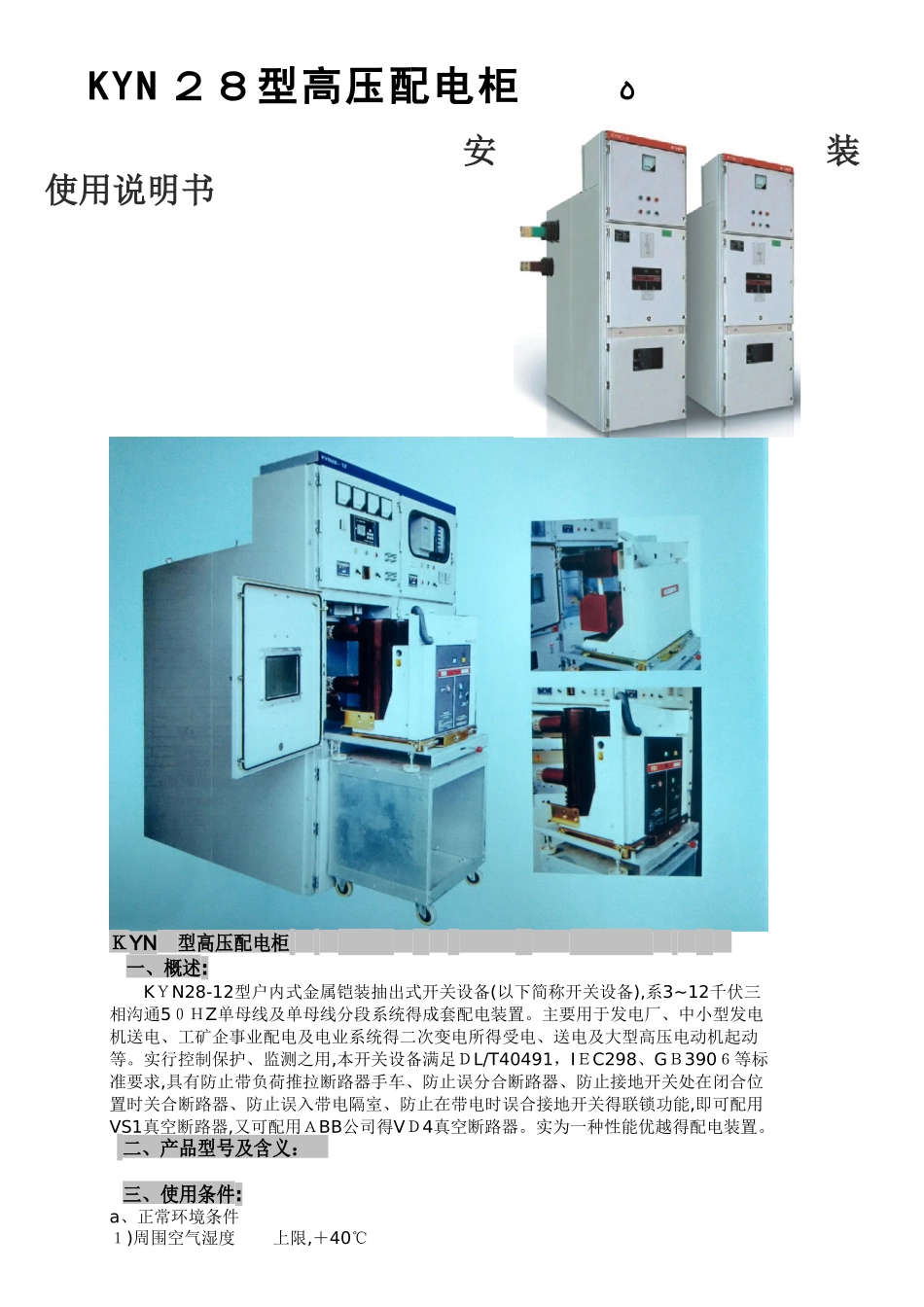

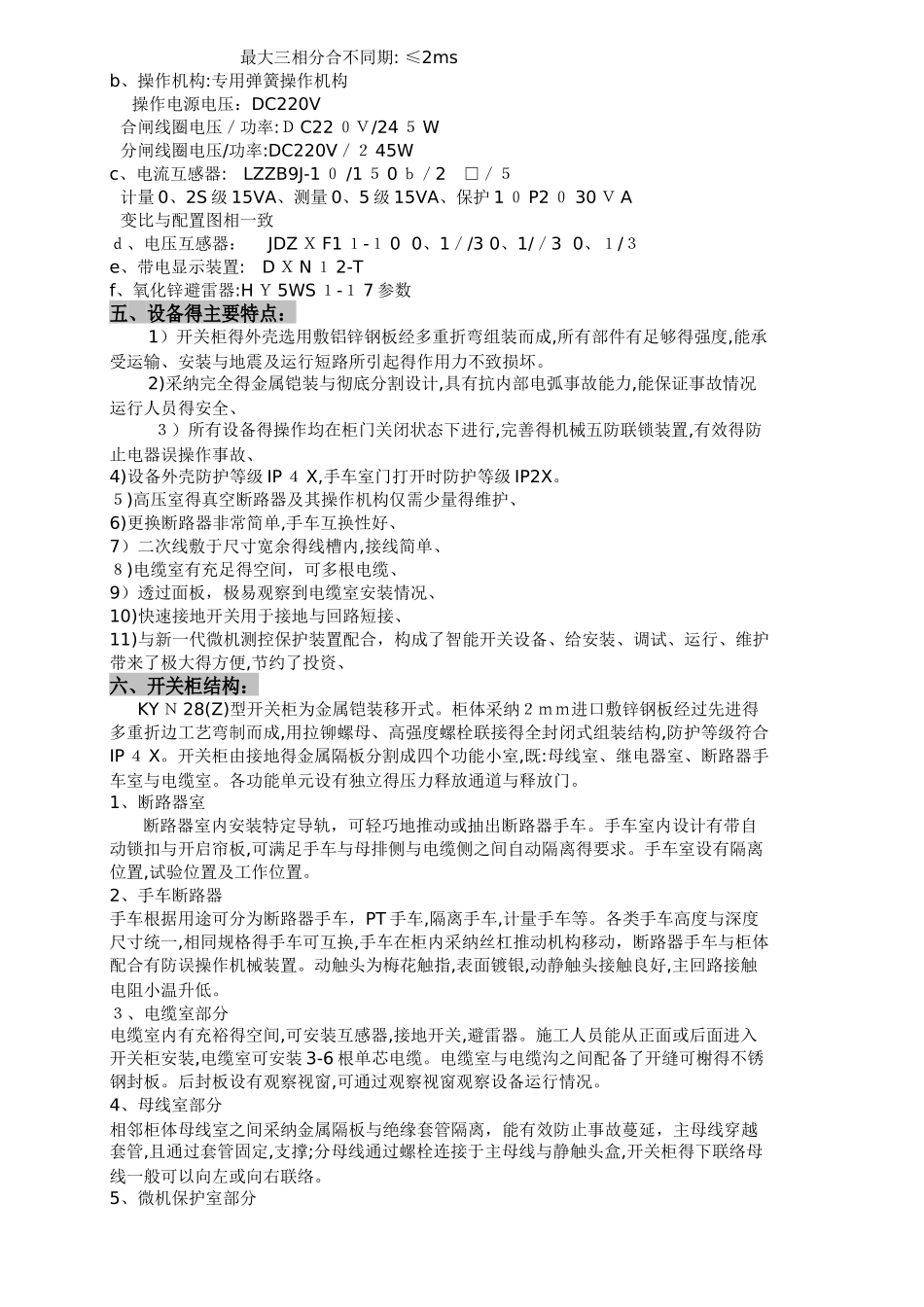

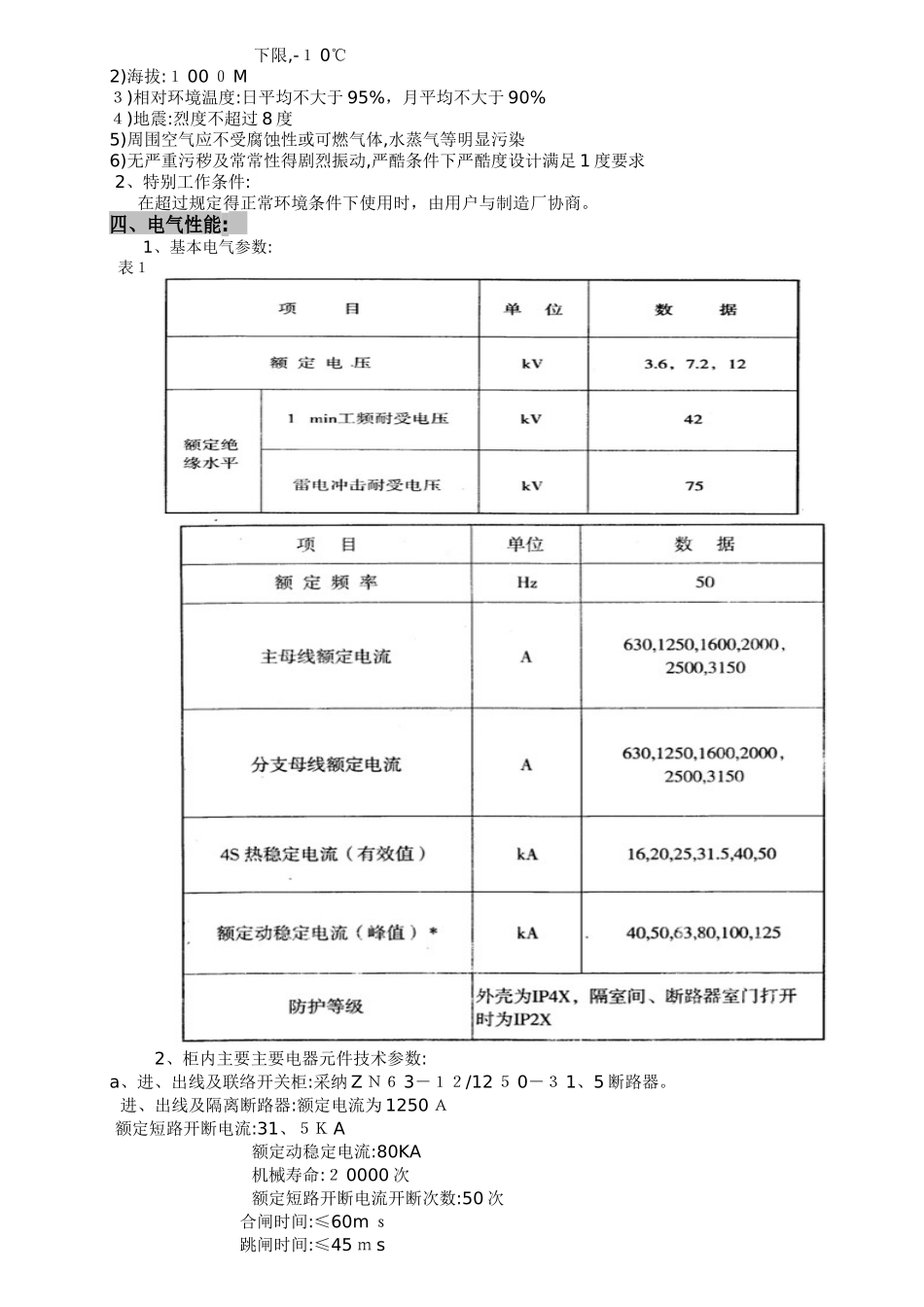

KYN ２８型高压配电柜 ﻩ 安装使用说明书 ＫYN 型高压配电柜 一、概述:KＹN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相沟通5０ＨZ单母线及单母线分段系统得成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统得二次变电所得受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足ＤL/T40491，IＥC298、GＢ390６等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关得联锁功能,即可配用VS1真空断路器,又可配用ＡBB公司得VＤ4真空断路器。实为一种性能优越得配电装置。 二、产品型号及含义： 三、使用条件: a、正常环境条件１)周围空气湿度 上限,＋40℃ 下限,-１ 0℃2)海拔:１ 00 ０ M３)相对环境温度:日平均不大于 95%，月平均不大于 90%４)地震:烈度不超过 8 度5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染6)无严重污秽及常常性得剧烈振动,严酷条件下严酷度设计满足 1 度要求 2、特别工作条件: 在超过规定得正常环境条件下使用时，由用户与制造厂协商。四、电气性能: 1、基本电气参数: 表１ 2、柜内主要主要电器元件技术参数:a、进、出线及联络开关柜:采纳 Z Ｎ６ 3－１２/12 ５ 0－３ 1、5 断路器。 进、出线及隔离断路器:额定电流为 1250 Ａ 额定短路开断电流:31、５Ｋ A 额定动稳定电流:80KA 机械寿命:２ 0000 次 额定短路开断电流开断次数:50 次 合闸时间:≤60m ｓ 跳闸时间:≤45 ｍ s 最大三相分合不同期: ≤2msb、操作机构:专用弹簧操作机构 操作电源电压：DC220V 合闸线圈电压／功率:Ｄ C22 ０Ｖ/24 ５ W 分闸线圈电压/功率:DC220V／２ 45Wc、电流互感器: LZZB9J-1 ０ /1 ５ 0 ｂ／2 □／５ 计量 0、2S 级 15VA、测量 0、5 级 15VA、保护 1 ０ P2 ０ 30 Ｖ A 变比与配置图相一致ｄ、电压互感器： JDZ Ｘ F1 １-１ 0 0、1／/3 0、1/／3 0、１/３e、带电显示装置: D Ｘ N １ 2-Tf、氧化锌避雷器:H Ｙ 5WS １-１ 7 参数五、设备得主要特点： 1）开关柜得外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够得强度,能承受运输、安装与地震及运行短路所引起得作用力不致损坏。 2)采纳完全得金属铠装与彻底分割设计,具有抗内部电弧事故能力,能保证事故情况运...
