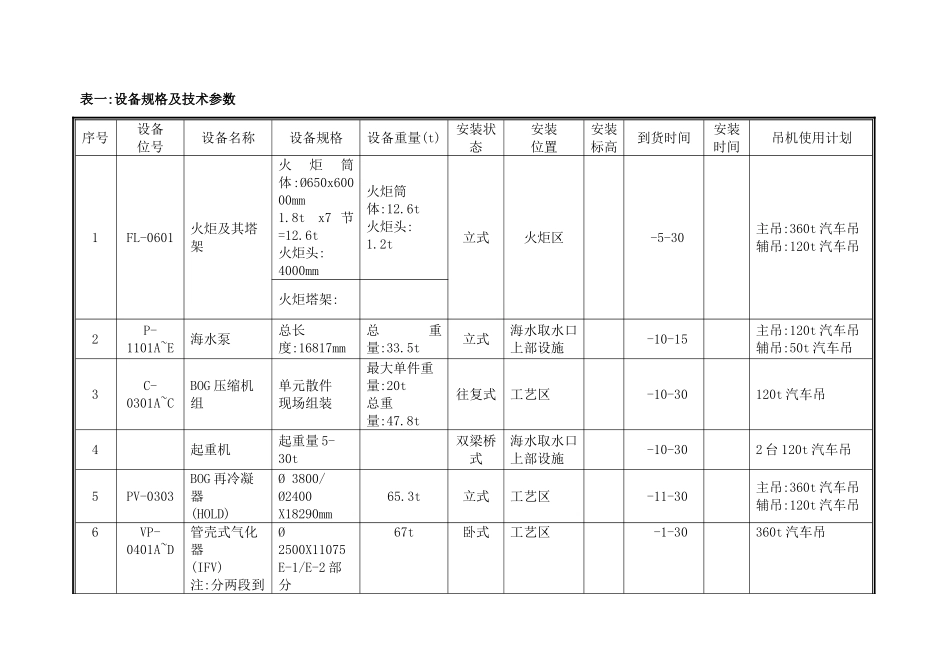

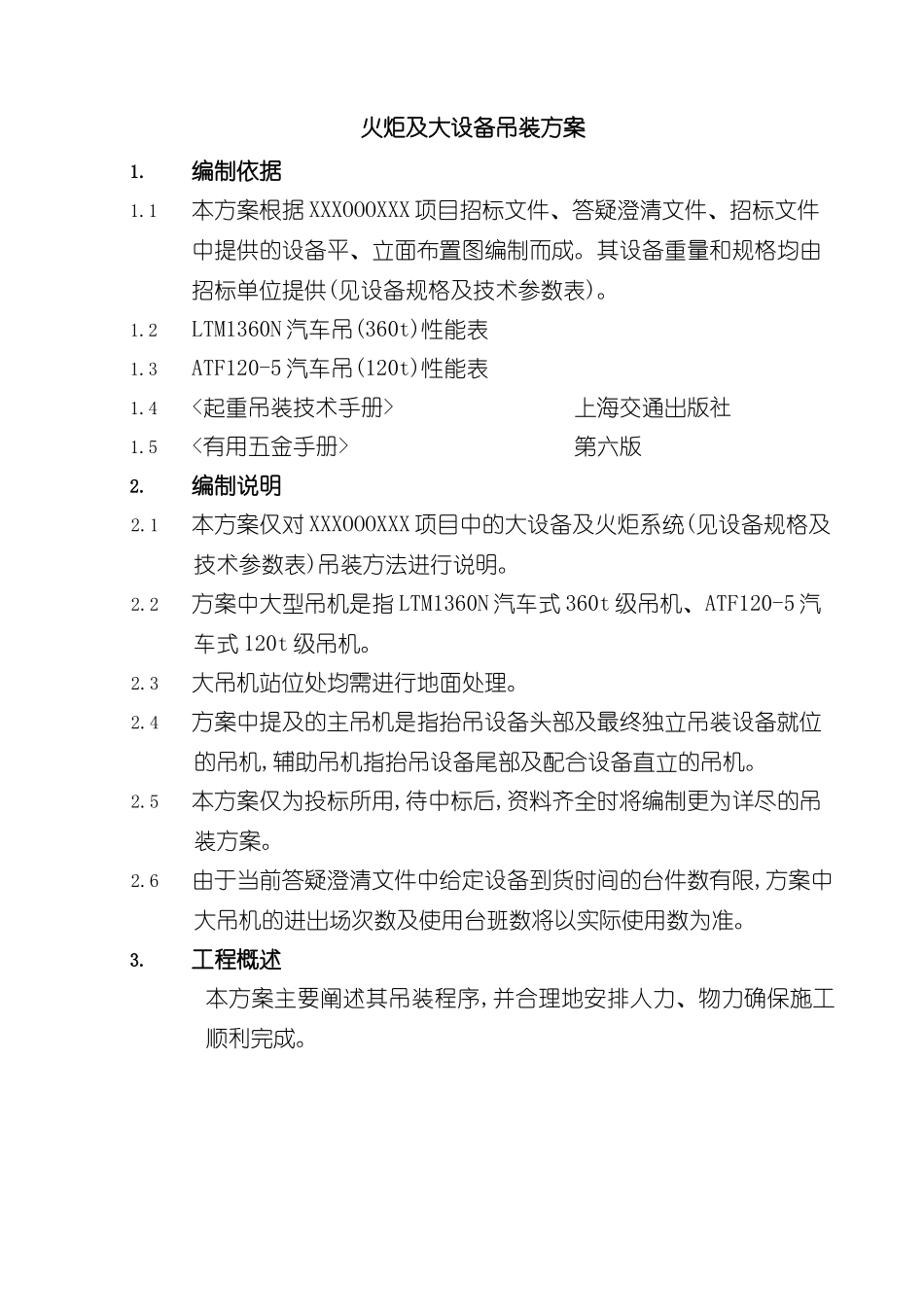

LNG 火炬及大设备吊装方案火炬及大设备吊装方案1.编制依据1.1本方案根据 XXXOOOXXX 项目招标文件、答疑澄清文件、招标文件中提供的设备平、立面布置图编制而成。其设备重量和规格均由招标单位提供(见设备规格及技术参数表)。1.2LTM1360N 汽车吊(360t)性能表1.3ATF120-5 汽车吊(120t)性能表1.4<起重吊装技术手册> 上海交通出版社1.5<有用五金手册> 第六版2.编制说明2.1本方案仅对 XXXOOOXXX 项目中的大设备及火炬系统(见设备规格及技术参数表)吊装方法进行说明。2.2方案中大型吊机是指 LTM1360N 汽车式 360t 级吊机、ATF120-5 汽车式 120t 级吊机。2.3大吊机站位处均需进行地面处理。2.4方案中提及的主吊机是指抬吊设备头部及最终独立吊装设备就位的吊机,辅助吊机指抬吊设备尾部及配合设备直立的吊机。2.5本方案仅为投标所用,待中标后,资料齐全时将编制更为详尽的吊装方案。2.6由于当前答疑澄清文件中给定设备到货时间的台件数有限,方案中大吊机的进出场次数及使用台班数将以实际使用数为准。3.工程概述本方案主要阐述其吊装程序,并合理地安排人力、物力确保施工顺利完成。表一:设备规格及技术参数序号设备位号设备名称设备规格设备重量(t)安装状态安装位置安装标高到货时间安装时间吊机使用计划1FL-0601火炬及其塔架火炬筒体:Ø650x60000mm1.8t x7 节=12.6t火炬头:4000mm火炬筒体:12.6t火炬头:1.2t立式火炬区 -5-30主吊:360t 汽车吊辅吊:120t 汽车吊火炬塔架:2P-1101A~E海水泵总长度:16817mm总重量:33.5t立式海水取水口上部设施 -10-15主吊:120t 汽车吊辅吊:50t 汽车吊3C-0301A~CBOG 压缩机组单元散件现场组装最大单件重量:20t总重量:47.8t往复式工艺区 -10-30120t 汽车吊4起重机起重量 5-30t双梁桥式海水取水口上部设施 -10-302 台 120t 汽车吊5PV-0303BOG 再冷凝器(HOLD)Ø 3800/ Ø2400X18290mm65.3t立式工艺区 -11-30主吊:360t 汽车吊辅吊:120t 汽车吊6VP-0401A~D管壳式气化器(IFV)注:分两段到Ø 2500X11075E-1/E-2 部分67t卧式工艺区 -1-30360t 汽车吊序号设备位号设备名称设备规格设备重量(t)安装状态安装位置安装标高到货时间安装时间吊机使用计划货,法兰连接长度 7729mmE-3 部分40t7VP-0402A/B浸没式燃烧气化器(SCV)注:现场组装最大单件重量12t工艺区 -11-30120t 汽车吊烟囱总高度29m,法兰连接,分三段15t(烟囱重)8PV-1401仪表空气贮罐Ø 3400X10580~28t立式公用工程主吊:120t 汽车吊辅吊:...
