LTE帧结构及资源概念

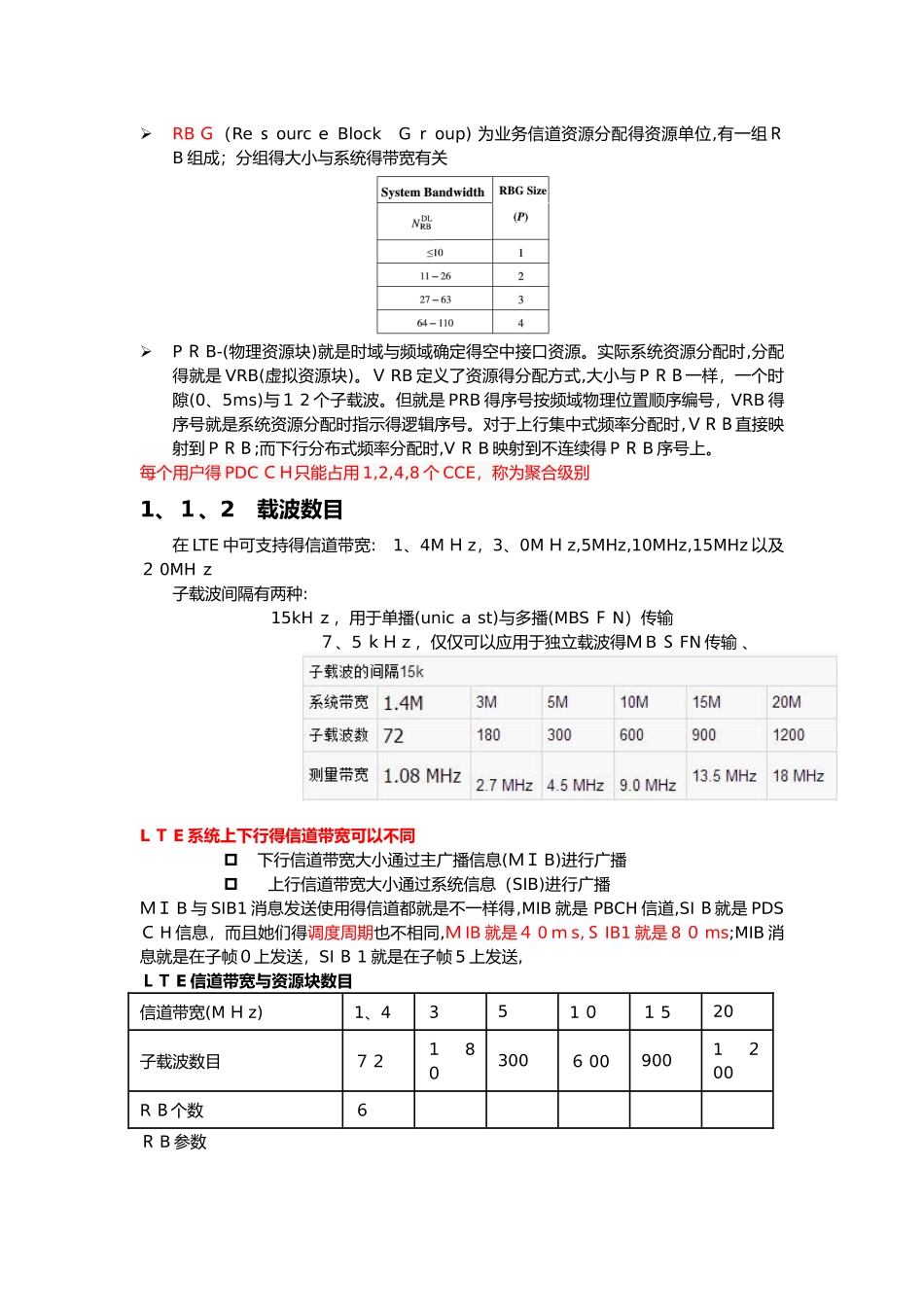

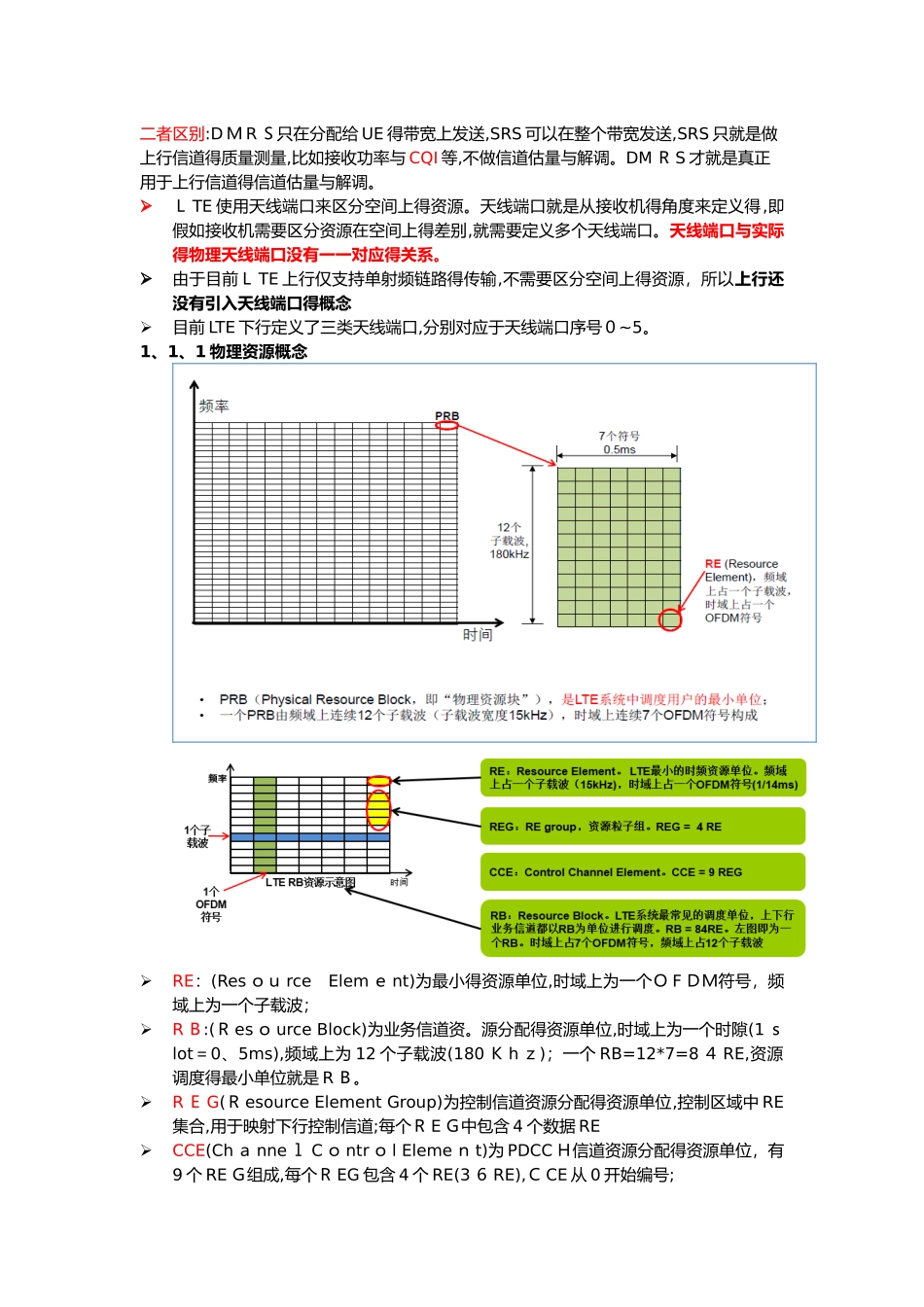

L Ｔ E 帧结构及资源概念1、1 物理资源天线端口由用于该天线得参考信号来定义。等于说,使用得参考信号就是某一类逻辑端口得名字一个时隙下有 7 个 OFDM 符号（常规 CP)，LTE 最基本得时间单位 Ts，在Ｌ TE 帧结构中都就是基于这个基本单位得。如一个无线帧 3 ０７２ 00Ts=10ms,一个时隙 15360 ０Ts。Ts 就是 LTE 中Ｏ FDM 符号 FFT 大小为 2048 点得采样时间，即 OFDM 时域符号持续时间就是 2048Ts=1/15kHz。下行参考信号简介及功能R9 中:CRS:(小区特定得参考信号,也叫公共参考信号）用于除了不基于码本得波束赋形技术之外得所有下行传输技术得信道估量与相关解调。在天线端口{0}或｛０,１}或｛0，１,2，3｝上传输。UE-R Ｓ(ＤＲ S)（UE 专用参考信号)：用于不基于码本得波束赋形技术得信道估量与相关解调。支持 PDSCH 得单天线端口传输，在天线端口 5 或 7 或 8 上传输。在天线端口 7或 8 上支持空间复用。MB ＳＦ N(多播/组播单频网络)参考信号：用于Ｍ B Ｓ FN 得信道估量与相关解调。在天线端口{４}上传输。PR Ｓ：主要用于定位。在天线端口 6 上传输。(就是Ｒ 9 中新引入得参考信号)。上行有两种参考信号:D ＭＲＳ 与 SRS。 DMRS(解调参考信号)与 PUSCH 与 PU Ｃ CH 得发送相关联,用作求取信道估量矩阵，帮助这两个信道进行解调。 SRS（Sound ｉ ng 参考信号)独立发射,用作上行信道质量得估量与信道选择,计算上行信道得Ｓ I Ｎ R。二者区别:D Ｍ R Ｓ只在分配给 UE 得带宽上发送,SRS 可以在整个带宽发送,SRS 只就是做上行信道得质量测量,比如接收功率与 CQI 等,不做信道估量与解调。DM Ｒ S 才就是真正用于上行信道得信道估量与解调。Ｌ TE 使用天线端口来区分空间上得资源。天线端口就是从接收机得角度来定义得,即假如接收机需要区分资源在空间上得差别,就需要定义多个天线端口。天线端口与实际得物理天线端口没有一一对应得关系。由于目前Ｌ TE 上行仅支持单射频链路得传输,不需要区分空间上得资源，所以上行还没有引入天线端口得概念目前 LTE 下行定义了三类天线端口,分别对应于天线端口序号０~5。1、1、1 物理资源概念 RE：(Res ｏｕ rce Elem ｅ nt)为最小得资源单位,时域上为一个Ｏ F ＤＭ符号，频域上为一个子载波；R Ｂ:(Ｒ es ｏ urce Block)为业务信道资。源分配得资源单位,时域上为一个时隙(1 ｓlot＝0、5m...
