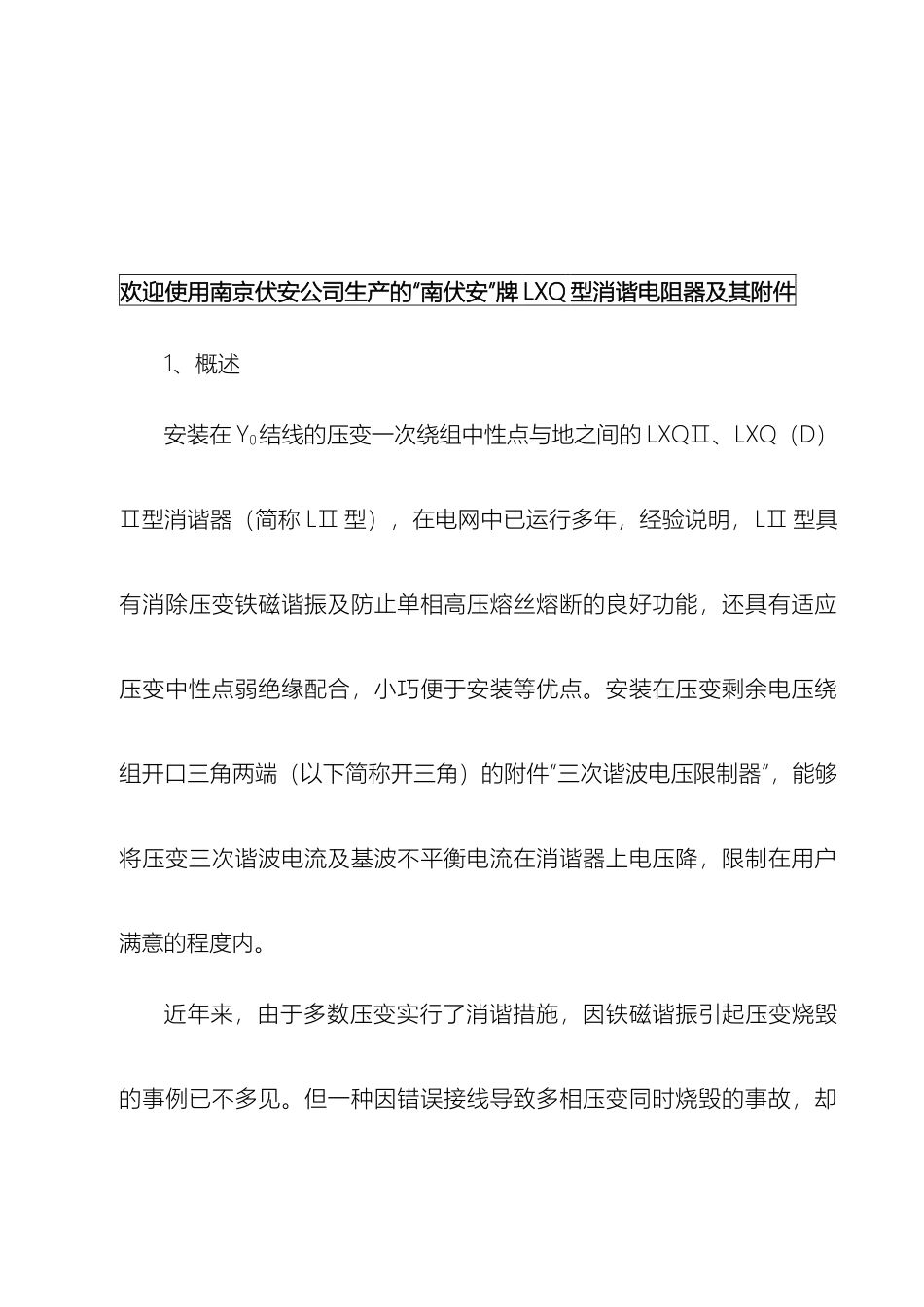

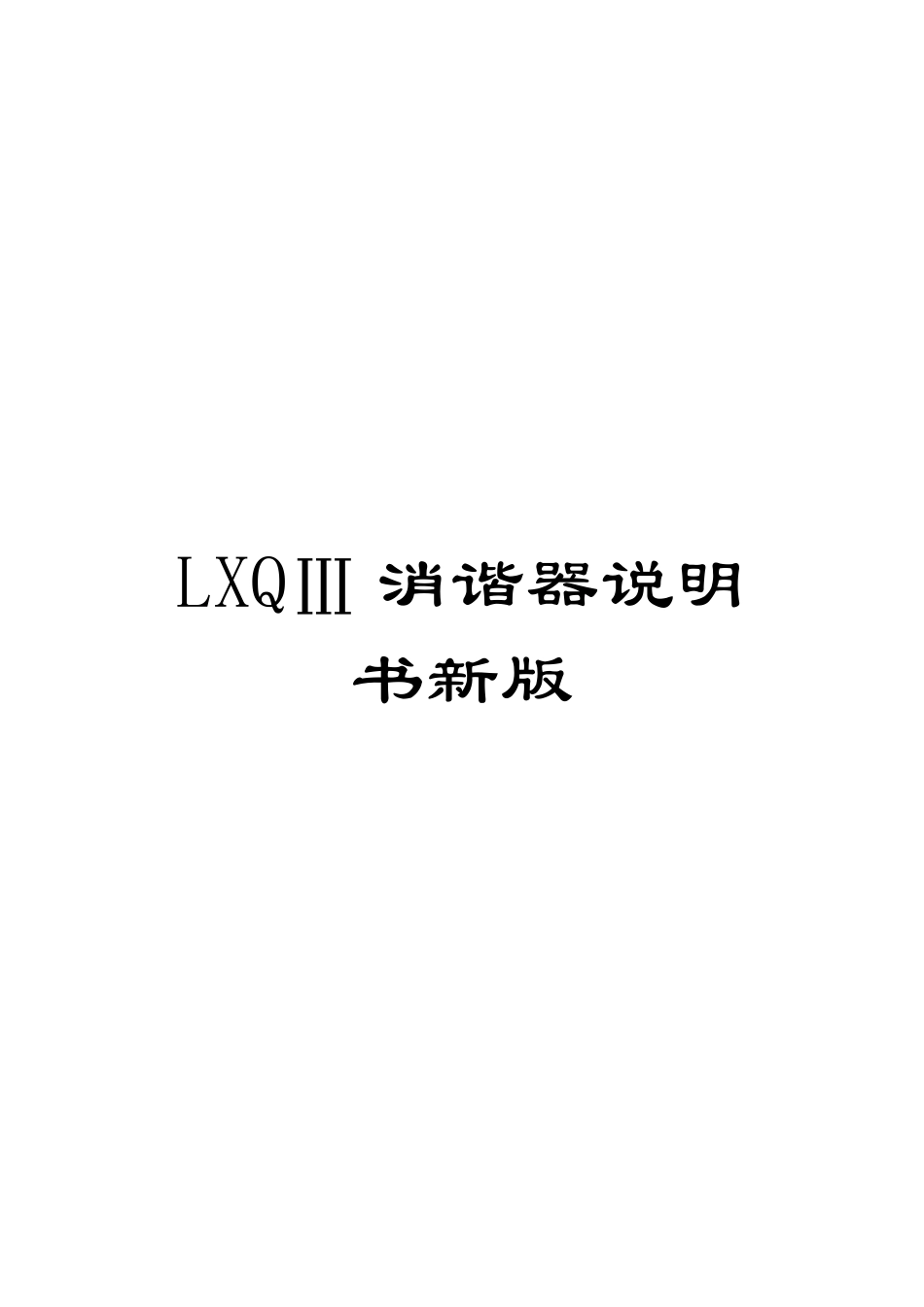

LXQⅢ 消谐器说明书新版6、10、35 kV电磁式电压互感器一次绕组中性点用LXQⅢ、LXQ（D）Ⅲ型消谐电阻器及安装在压变剩余电压绕组开口三角两端的附件“电压限制及短路报警器”产品说明书欢迎使用南京伏安公司生产的“南伏安”牌 LXQ 型消谐电阻器及其附件1、概述安装在 Y0结线的压变一次绕组中性点与地之间的 LXQⅡ、LXQ（D）Ⅱ型消谐器（简称 LⅡ 型），在电网中已运行多年，经验说明，LⅡ 型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。安装在压变剩余电压绕组开口三角两端（以下简称开三角）的附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意的程度内。近年来，由于多数压变实行了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于 6~35kV 电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。本公司根据多年运行及制造的经验，在改进的 LⅢ 型消谐器附件中增加了开三角短路报警功能，能够预防此类事故再次发生。另外，LⅢ 型消谐器及其附件还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能：2、LⅢ 型系列的改进内容2.1 LⅢ 型附件的改进2.1.1 附件增加了短路报警功能，故称“电压限制及短路报警器”：近年来，电网中时有发生单相接地一段时间后，多相压变同时烧毁的事故。经现场调查及试验测试，这是压变开三角两端金属短路所造成的恶性事故(请注意:此类事故与谐振无关)。在电网正常运行时，由于零序电压很小若接线不当，误将压变开三角短路，压变几乎没有反映，当电网单相接地时零序电压增加到相电压，导致闭口三角绕组及一次绕组中电流急剧增大，开三角绕组输出端又没有熔丝保护，一次绕组增大的电流。又不能使高压熔丝熔断，接地时间稍长就将三相压变烧毁。为防止此类事故再次发生，Ⅲ型附件利用开三角短路后两端电压会低于某一阈值为判据。在电网正常运行时附件测出开三角两端电压，当低于某一阈值时会发出短路报警讯号，提示运行人员及时查出隐患，避开发生此类恶性事故。2.1.2 LⅢ 型的附件还能够检测一次则消谐电阻器是否被短接：LⅢ 型附件增加了一个限压测试按键，用以检查压变...
