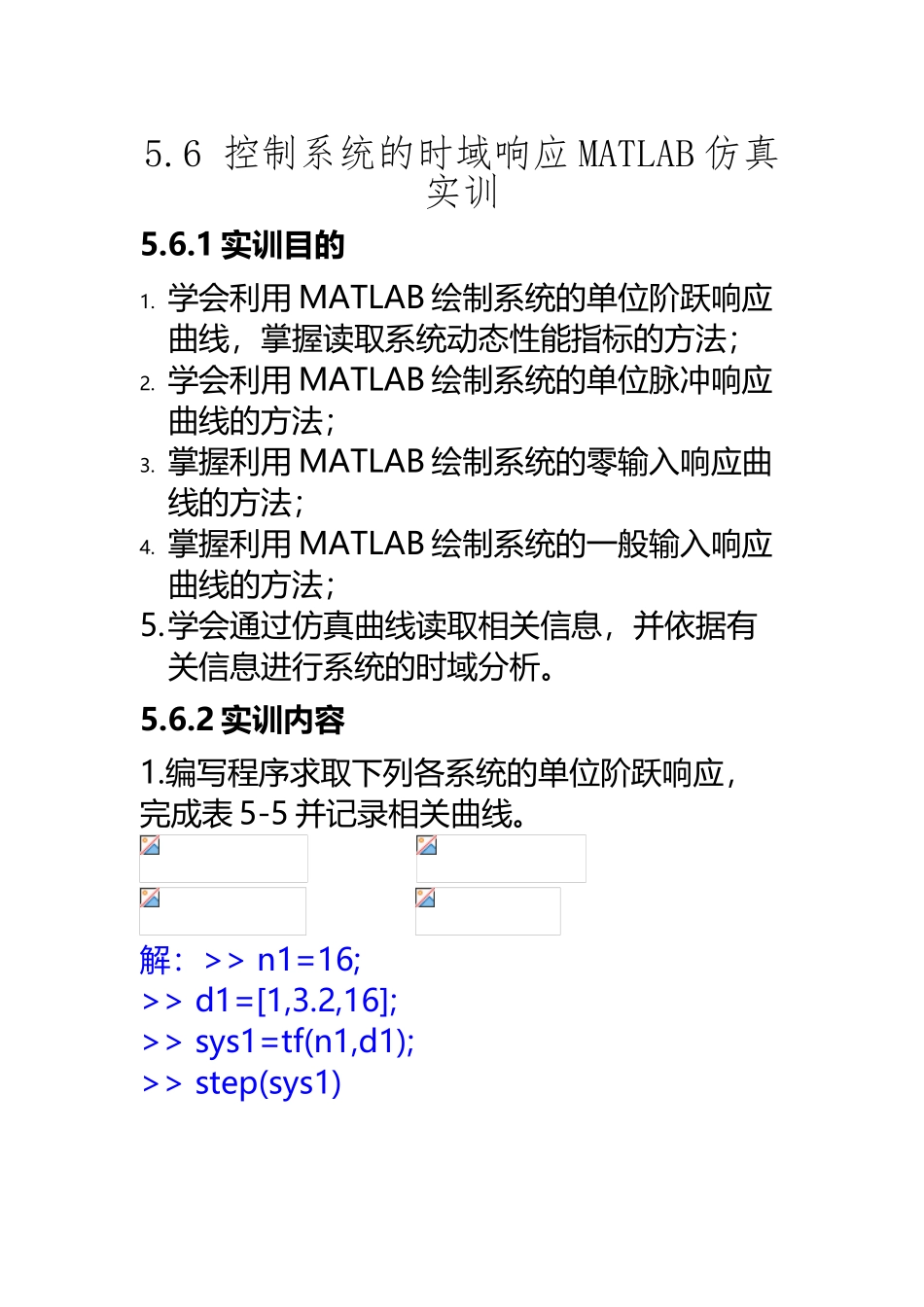

MATLAB 语言与控制系统仿真-参考答案-第 5 章(28页)Good is good, but better carries it.精益求精，善益求善。5.6 控制系统的时域响应 MATLAB 仿真实训5.6.1 实训目的 1. 学会利用 MATLAB 绘制系统的单位阶跃响应曲线，掌握读取系统动态性能指标的方法；2. 学会利用 MATLAB 绘制系统的单位脉冲响应曲线的方法；3. 掌握利用 MATLAB 绘制系统的零输入响应曲线的方法；4. 掌握利用 MATLAB 绘制系统的一般输入响应曲线的方法；5.学会通过仿真曲线读取相关信息，并依据有关信息进行系统的时域分析。5.6.2 实训内容1.编写程序求取下列各系统的单位阶跃响应，完成表 5-5 并记录相关曲线。 解：>> n1=16;>> d1=[1,3.2,16];>> sys1=tf(n1,d1);>> step(sys1)>> n2=16;>> d2=[1,2.4,16];>> sys2=tf(n2,d2);>> step(sys2)>> n3=16;>> d3=[1,1.6,16];>> sys3=tf(n3,d3);>> step(sys3)>> n4=16;>> d4=[1,1,16];>> sys4=tf(n4,d4);>> step(sys4)表 5-5序号()计算值实验计算值实验计算值实验值10.441.25381.250.85690.8632.18752.120.341.3723 1.370.82330.8282.91672.8130.241.5266 1.530.80160.84.37504.940.12541.6731 1.670.79160.8037.00007.33>> z1=0.4;w=4;cmax1=1+exp(-z1*pi/sqrt(1-z1^2));tp1=pi/(w*sqrt(1-z1^2));ts1=3.5/(z1*w);[cmax1,tp1,ts1]ans = 1.2538 0.8569 2.1875>> z2=0.3;w=4;cmax2=1+exp(-z2*pi/sqrt(1-z2^2));tp2=pi/(w*sqrt(1-z2^2));ts2=3.5/(z2*w);[cmax2,tp2,ts2]ans =1.3723 0.8233 2.9167>> z3=0.2;w=4;cmax3=1+exp(-z3*pi/sqrt(1-z3^2));tp3=pi/(w*sqrt(1-z3^2));ts3=3.5/(z3*w);[cmax3,tp3,ts3]ans = 1.5266 0.8016 4.3750>> z4=0.125;w=4;cmax4=1+exp(-z4*pi/sqrt(1-z4^2));tp4=pi/(w*sqrt(1-z4^2));ts4=3.5/(z4*w);[cmax4,tp4,ts4]ans = 1.6731 0.7916 7.0000说明：对于二阶欠阻尼系统（），若系统的闭环传递函数为则系统单位阶跃响应的输出最大值峰值时间调整时间估算值 （以 5%为误差带） （以 2%为误差带）2.已知二阶系统的闭环传递函数如下，编程求取系统的单位阶跃响应并完成表 5-6，记录相关曲线。（1）（2）（3）（4）>> n1=8;>> d1=[1,2,8];>> sys1=tf(n1,d1);>> impulse(sys1)>> n2=10;>> d2=[1,2,10];>> sys2=tf(n2,d2);>> impulse(sys2)>> n3=12;>> d3=[1,2,12];>> sys3=tf(n3,d3);>> impulse(sys3)>> n4=16;>> d4=[1,2,...
