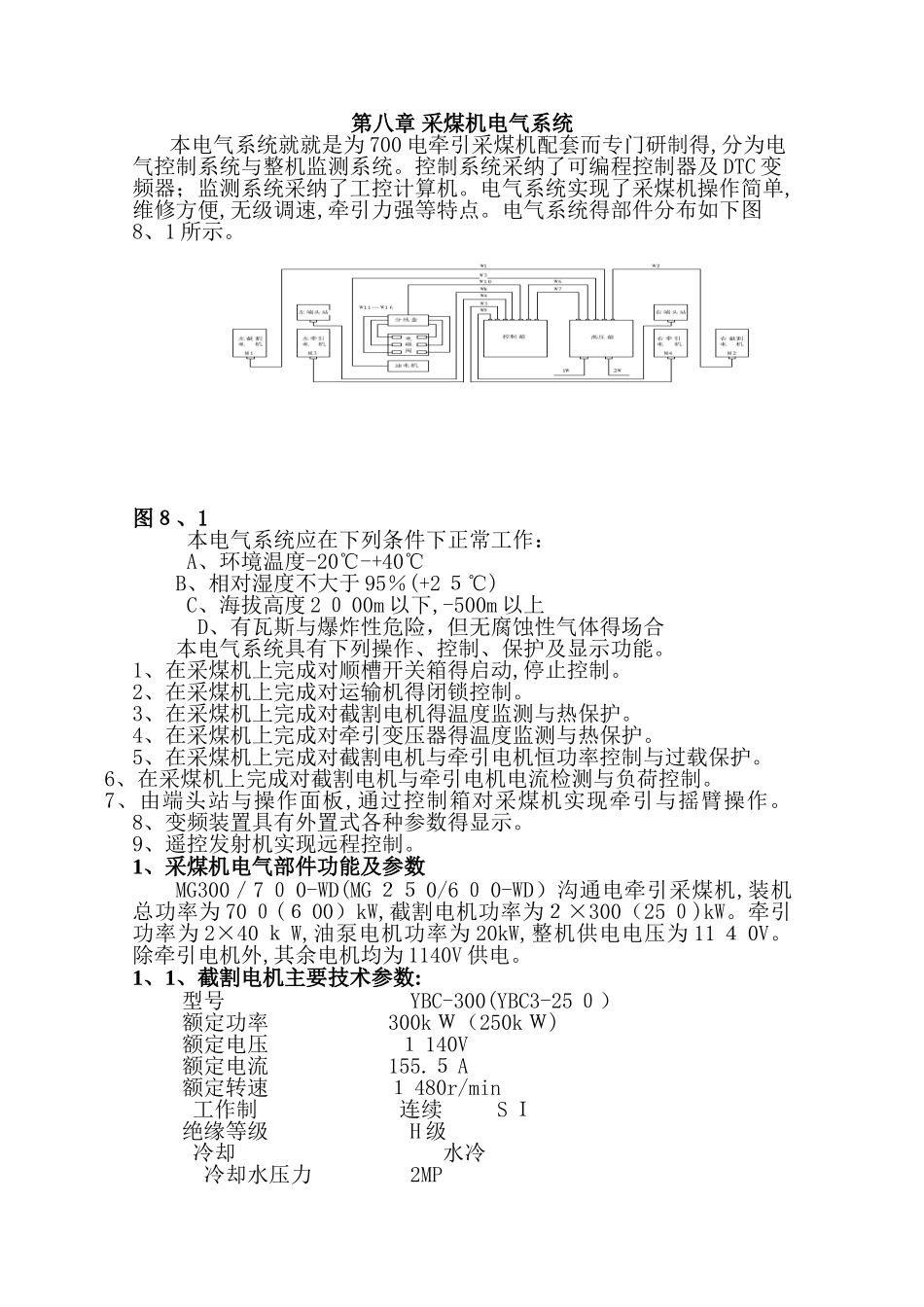

第八章 采煤机电气系统本电气系统就就是为 700 电牵引采煤机配套而专门研制得,分为电气控制系统与整机监测系统。控制系统采纳了可编程控制器及 DTC 变频器；监测系统采纳了工控计算机。电气系统实现了采煤机操作简单,维修方便,无级调速,牵引力强等特点。电气系统得部件分布如下图8、1 所示。 图８、1 本电气系统应在下列条件下正常工作： A、环境温度-20℃-+40℃ B、相对湿度不大于 95％(+2 ５℃) C、海拔高度 2 ０ 00m 以下,-500m 以上 D、有瓦斯与爆炸性危险，但无腐蚀性气体得场合 本电气系统具有下列操作、控制、保护及显示功能。1、在采煤机上完成对顺槽开关箱得启动,停止控制。2、在采煤机上完成对运输机得闭锁控制。3、在采煤机上完成对截割电机得温度监测与热保护。 4、在采煤机上完成对牵引变压器得温度监测与热保护。5、在采煤机上完成对截割电机与牵引电机恒功率控制与过载保护。6、在采煤机上完成对截割电机与牵引电机电流检测与负荷控制。7、由端头站与操作面板,通过控制箱对采煤机实现牵引与摇臂操作。 8、变频装置具有外置式各种参数得显示。9、遥控发射机实现远程控制。1、采煤机电气部件功能及参数MG300／7 ０ 0-WD(MG ２５ 0/6 ０ 0-WD）沟通电牵引采煤机,装机总功率为 70 ０(６ 00）kW,截割电机功率为２×300（25 ０)kW。牵引功率为 2×40 ｋ W,油泵电机功率为 20kW,整机供电电压为 11 ４ 0V。除牵引电机外,其余电机均为 1140V 供电。1、1、截割电机主要技术参数:型号 YBC-300(YBC3-25 ０）额定功率 300k Ｗ（250k Ｗ)额定电压 １ 140V额定电流 155.５ A额定转速 １ 480r/min 工作制 连续 S Ｉ 绝缘等级 H 级 冷却 水冷 冷却水压力 2MP 防爆型式 隔爆型１、2、油泵电机主要技术参数型号 YB Ｃ B-２０ G额定功率 20kW额定电压 １ 140V额定电流 13．3A额定转速 １４ 65 ｒ/m ｉｎ 工作制 连续 SI 绝缘等级 H 级 冷却 水冷 冷却水压力 2 Ｍ P 防爆型式 隔爆型1、3、牵引电机主要技术参数: 型号 Ｙ BQY Ｓ-40(B)(3 ８０) 额定功率 40 ｋ W 额定电压 380 Ｖ 额定电流 7 ６ A 额定转速 1470r/ｍｉ n 工作制 连续 SI 绝缘等级 Ｈ级 冷却 水冷 冷却水压力 2MP 防爆型式 隔爆型变频调速专用电机1、4、泵站电磁阀主要电气技术参数 本采煤机控制摇臂升降电磁阀,采纳 DT ＢＦ-２ 7/24Z 型电磁铁,作为摇背...
