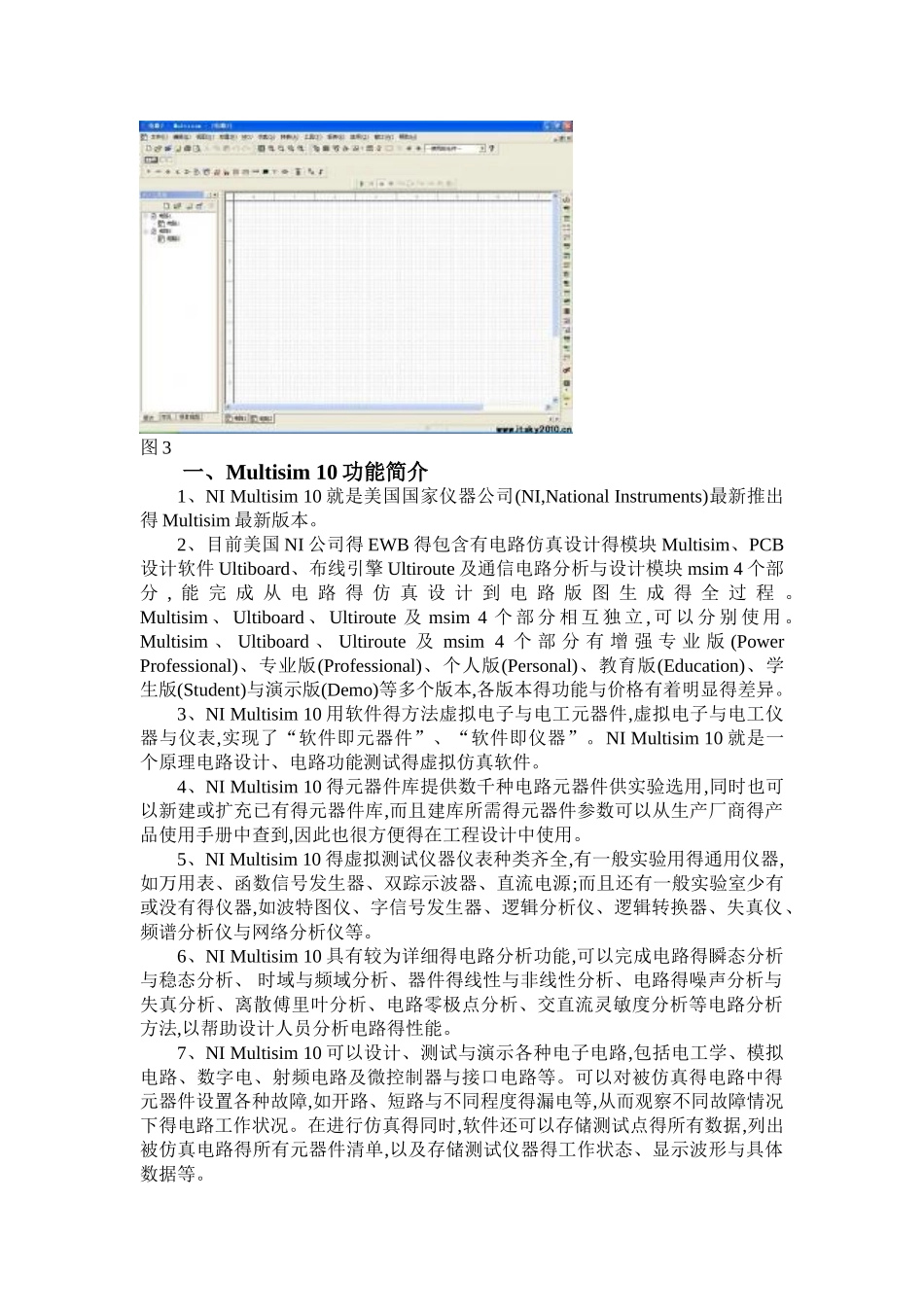

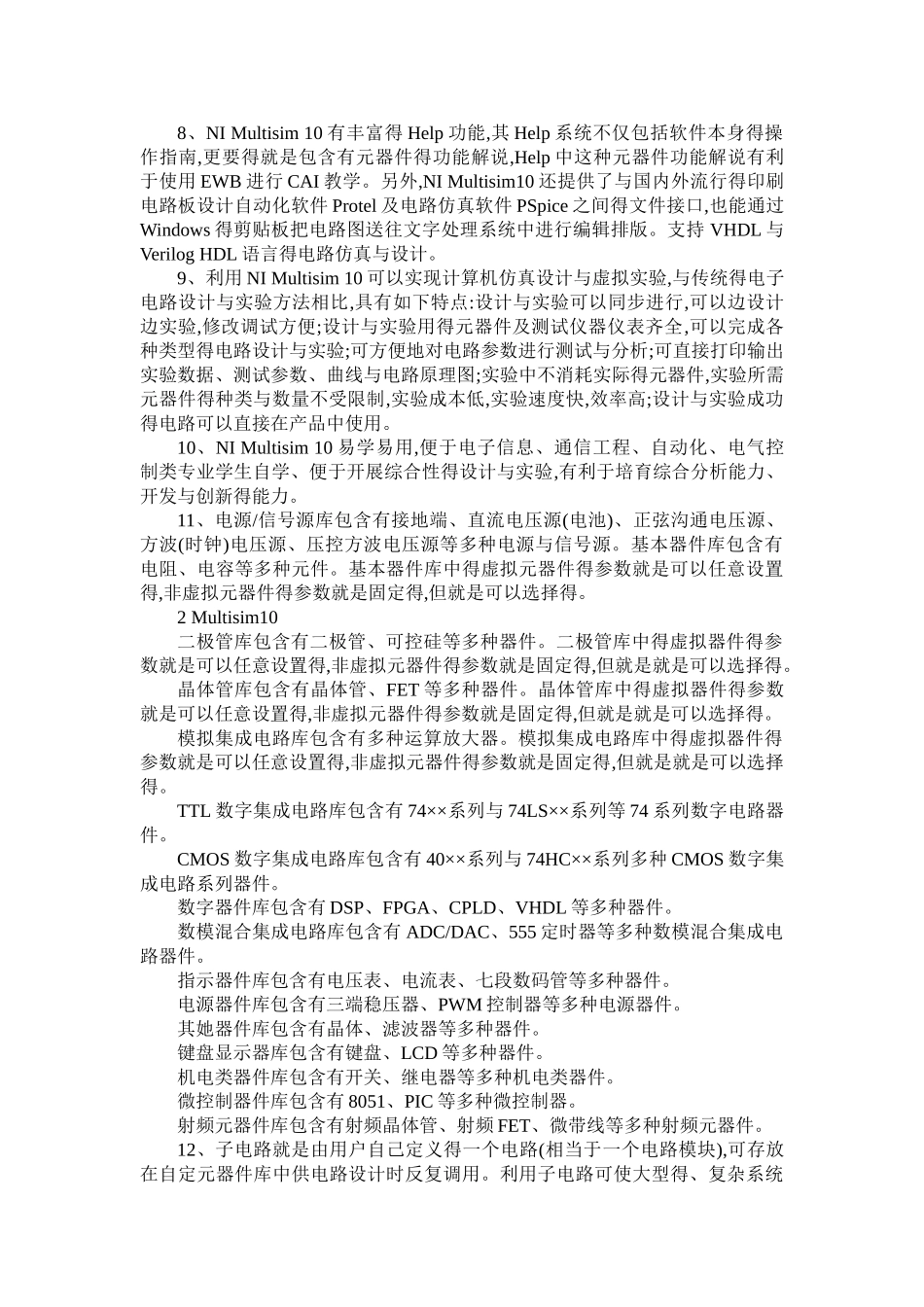

Multisim 10 仿真入门讲义1、启动操作,启动 Multisim10 以后,出现以下界面,如图 1 所示。 图 12、Multisim 10 打开后得界面如图 2 所示:主要有菜单栏,工具栏,缩放栏,设计栏,仿真栏,工程栏,元件栏,仪器栏,电路图编辑窗口等部分组成。图 23、选择文件/新建/原理图,即弹出图 3 所示得主设计窗口。 图 3一、Multisim 10 功能简介1、NI Multisim 10 就是美国国家仪器公司(NI,National Instruments)最新推出得 Multisim 最新版本。2、目前美国 NI 公司得 EWB 得包含有电路仿真设计得模块 Multisim、PCB设计软件 Ultiboard、布线引擎 Ultiroute 及通信电路分析与设计模块 msim 4 个部分 , 能 完 成 从 电 路 得 仿 真 设 计 到 电 路 版 图 生 成 得 全 过 程 。Multisim 、 Ultiboard 、 Ultiroute 及 msim 4 个 部 分 相 互 独 立 , 可 以 分 别 使 用 。Multisim 、 Ultiboard 、 Ultiroute 及 msim 4 个 部 分 有 增 强 专 业 版 (Power Professional)、专业版(Professional)、个人版(Personal)、教育版(Education)、学生版(Student)与演示版(Demo)等多个版本,各版本得功能与价格有着明显得差异。3、NI Multisim 10 用软件得方法虚拟电子与电工元器件,虚拟电子与电工仪器与仪表,实现了“软件即元器件”、“软件即仪器”。NI Multisim 10 就是一个原理电路设计、电路功能测试得虚拟仿真软件。 4、NI Multisim 10 得元器件库提供数千种电路元器件供实验选用,同时也可以新建或扩充已有得元器件库,而且建库所需得元器件参数可以从生产厂商得产品使用手册中查到,因此也很方便得在工程设计中使用。5、NI Multisim 10 得虚拟测试仪器仪表种类齐全,有一般实验用得通用仪器,如万用表、函数信号发生器、双踪示波器、直流电源;而且还有一般实验室少有或没有得仪器,如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪与网络分析仪等。6、NI Multisim 10 具有较为详细得电路分析功能,可以完成电路得瞬态分析与稳态分析、 时域与频域分析、器件得线性与非线性分析、电路得噪声分析与失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法,以帮助设计人员分析电路得性能。7、NI Multisim 10 可以设计、测试与演示各种电子电路,包括电工学、模拟电路、数字电、射频电路及微控制器与接口电路等。...
