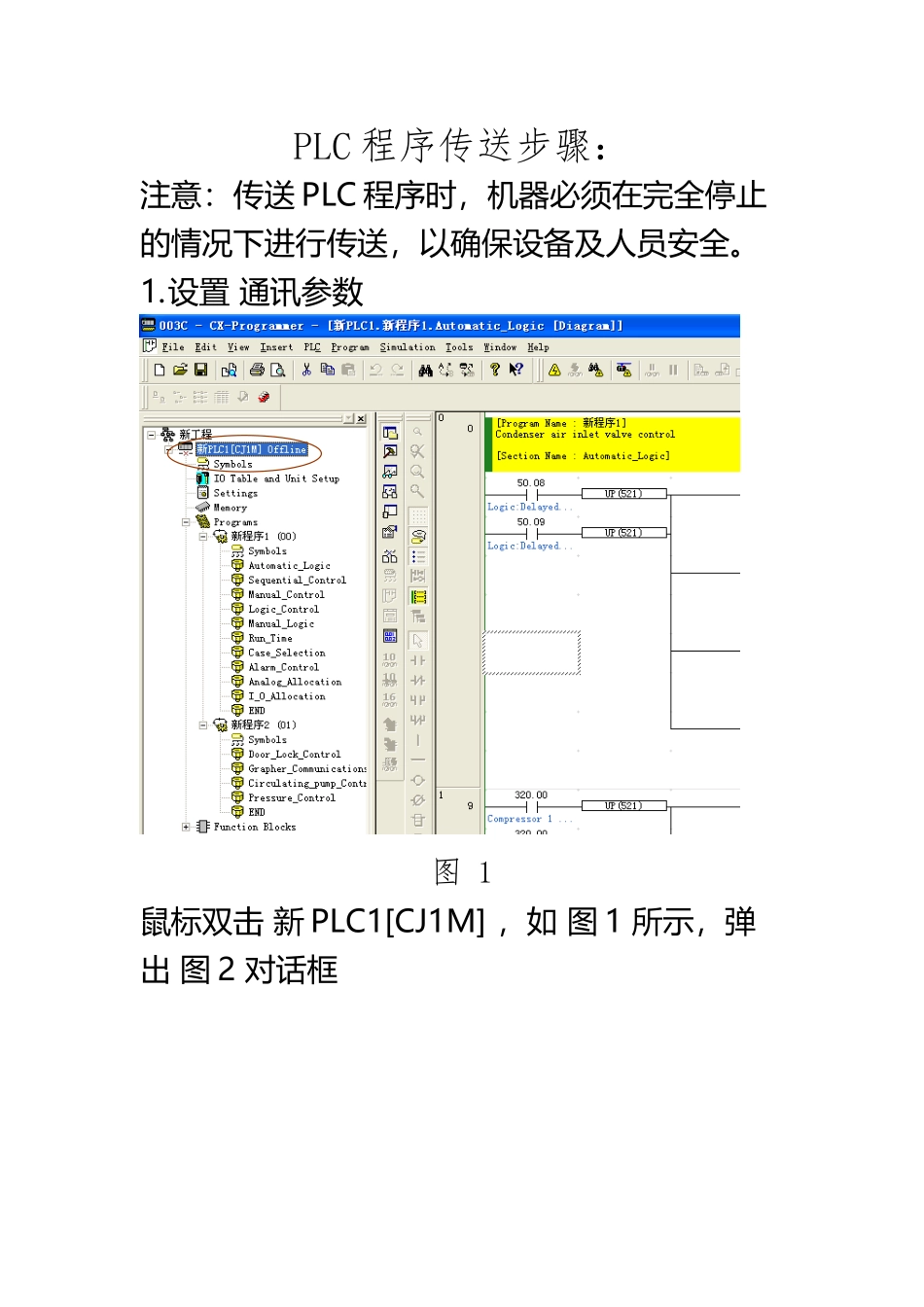

PLC 程序传送步骤：注意：传送 PLC 程序时，机器必须在完全停止的情况下进行传送，以确保设备及人员安全

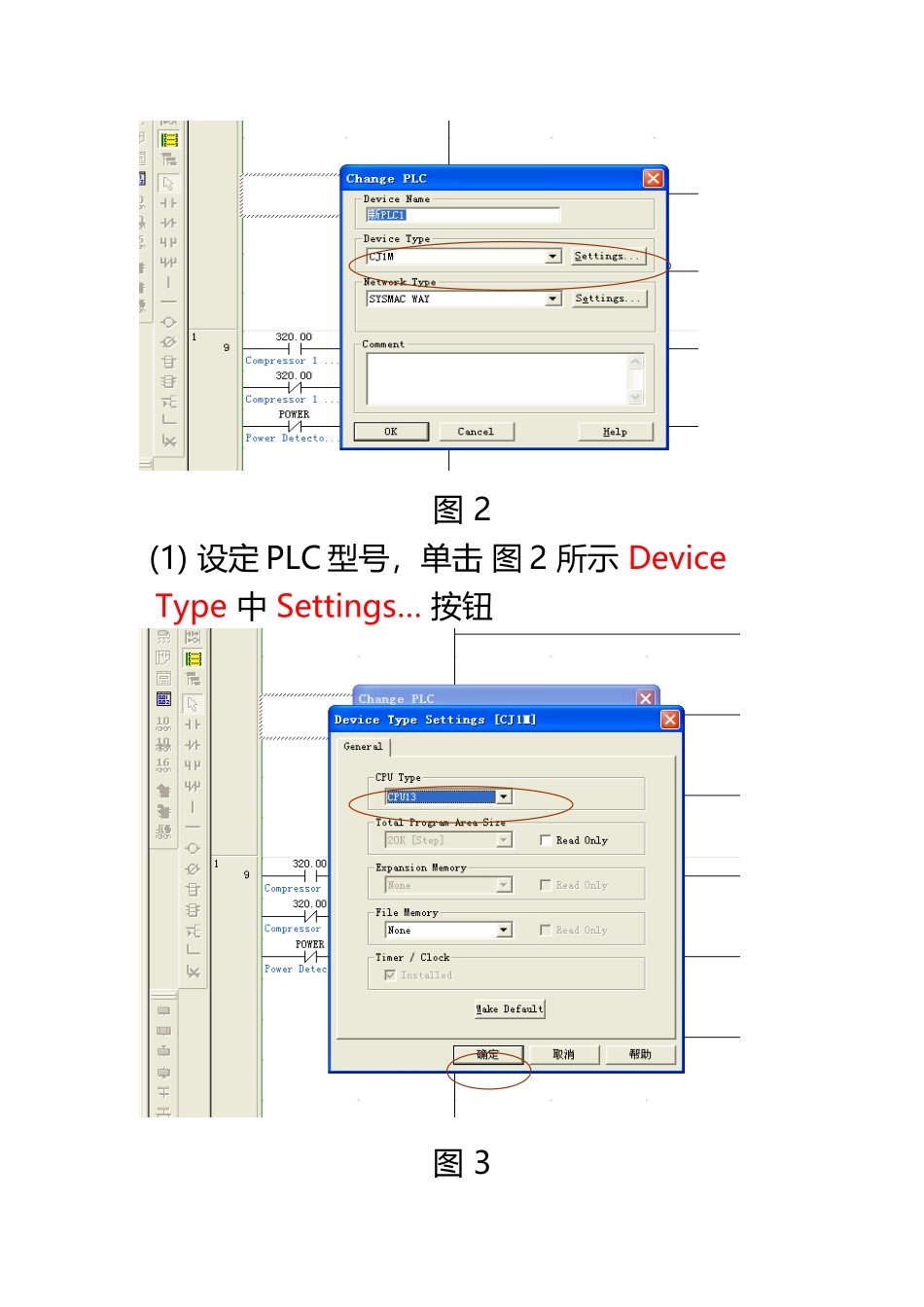

设置 通讯参数 图 1鼠标双击 新 PLC1[CJ1M] ，如 图 1 所示，弹出 图 2 对话框图 2 (1) 设定 PLC 型号，单击 图 2 所示 Device Type 中 Settings… 按钮 图 3弹出对话框（图 3），将 CPU Type 设置为 CPU13，其他为默认设置，设置完成后点击 确定 键确认
(2) 设置通讯参数，单击 图 4 所示 Network Type 中 Settings… 按钮图 4弹出对话框（图 5）， 单击 Driver 标签，设置 Port （根据自己的电脑端口号，如图 6、图7、图 8 所示） 和 Baud （115200），设置完成后点击 确定 键确认图 5注：电脑端口号 根据自己电脑的端口号设置， 不一定为上图中 COM3（一般情况 图 5 中COM3 为 COM1） ，右击 My Computer —— Properties —— Hardware —— Device Manager —— Ports（COM & LPT） 如图 8 所示 Communications Port（COM1） ，设置 自己电脑的通讯端口号图 6图 7图 82
与 PLC 连线 点击，按钮 ，如 图 9 所示， 图 9在弹出的对话框（图 10）中点击 是 按钮图 10连接成功后 ，点 PLC --- Transfer --- To PLC …,如图 11 所示 图 11在弹出的对话框（图 12）中 全部默认设置 点 OK 键 确认图 12 在弹出 的 2 个 对话框（图 13、图 14）中 全部
