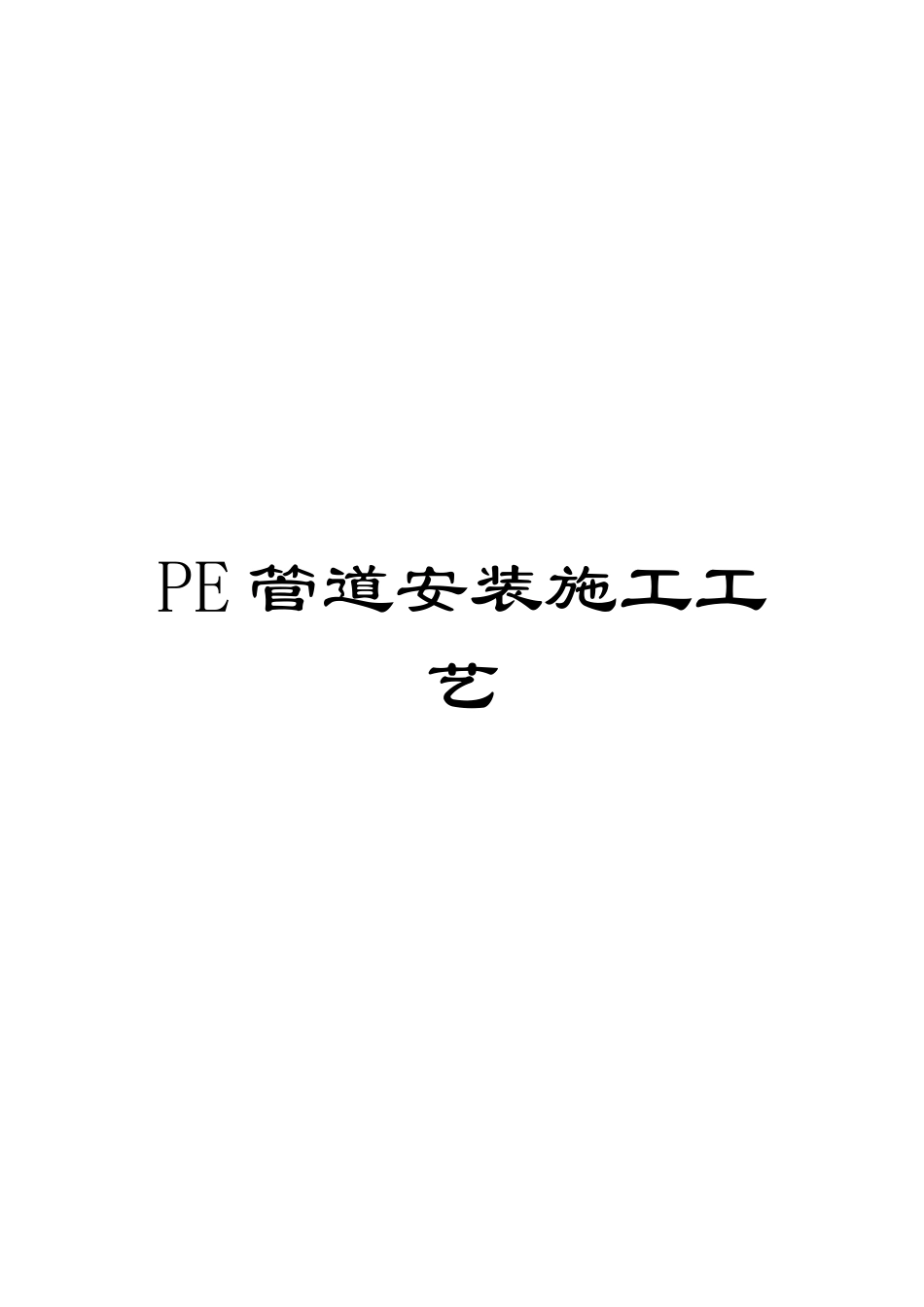

PE管道安装施工工艺VIP专享

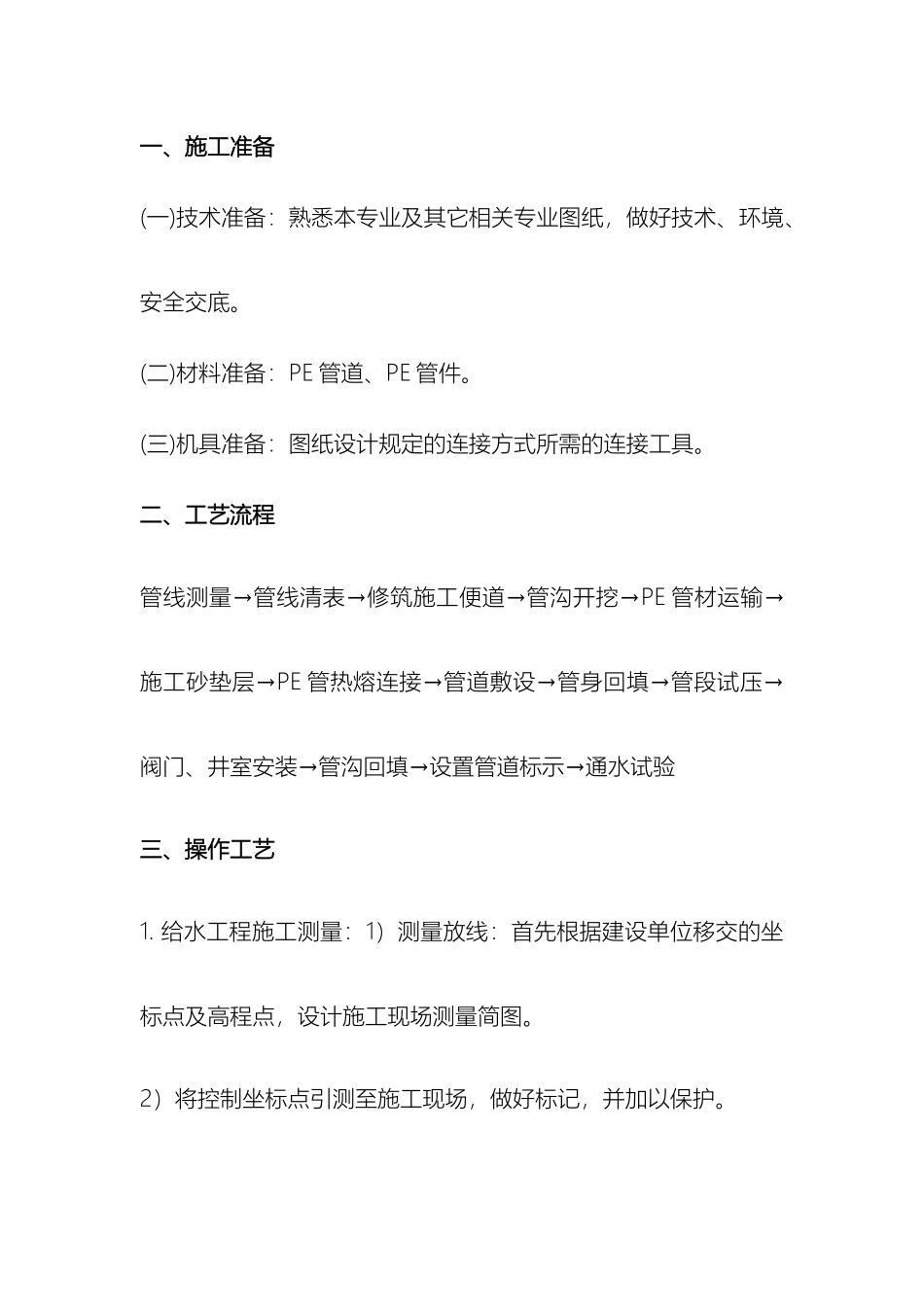

PE 管道安装施工工艺一、施工准备(一)技术准备：熟悉本专业及其它相关专业图纸，做好技术、环境、安全交底。(二)材料准备：PE 管道、PE 管件。(三)机具准备：图纸设计规定的连接方式所需的连接工具。二、工艺流程管线测量→管线清表→修筑施工便道→管沟开挖→PE 管材运输→施工砂垫层→PE 管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设置管道标示→通水试验三、操作工艺1. 给水工程施工测量：1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。2）将控制坐标点引测至施工现场，做好标记，并加以保护。3）根据工程特点的要求引测具部控制点。4）进行施工沟槽中线及边线的放置。5）测量管底标高。6）测量中室底高程。2. 沟槽开挖的施工方法：1）沟槽开挖采纳小型机械开挖，人工修坡，开挖边坡为 1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于 1.5m，开挖沟槽底部土层确保不被拢动，沟槽开挖应预留 20cm 左右保护层，用人工清理。2）开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过 20cm 进行碾压，腐植土应挖取换填砂砾料，并碾压夯实，如遇石块，应清理出现场，换填土质较好的土回填。4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。3. 管道基础：1）沟槽开挖验收合格后方可进行管道基础的施工。2）采纳 DN315PE 管，热熔接口，基础采纳砂石基础。4. PE 管连接操作方法：热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，因此要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊。5. 井室砌筑：1）井室砌筑前放基线，基线要准确，位置不得有偏差，几何尺寸准确。2）进行井基施工时，不得带水作业，必要时要降水进行，以确保井底成形后不渗漏。3）砌筑井壁砂...
