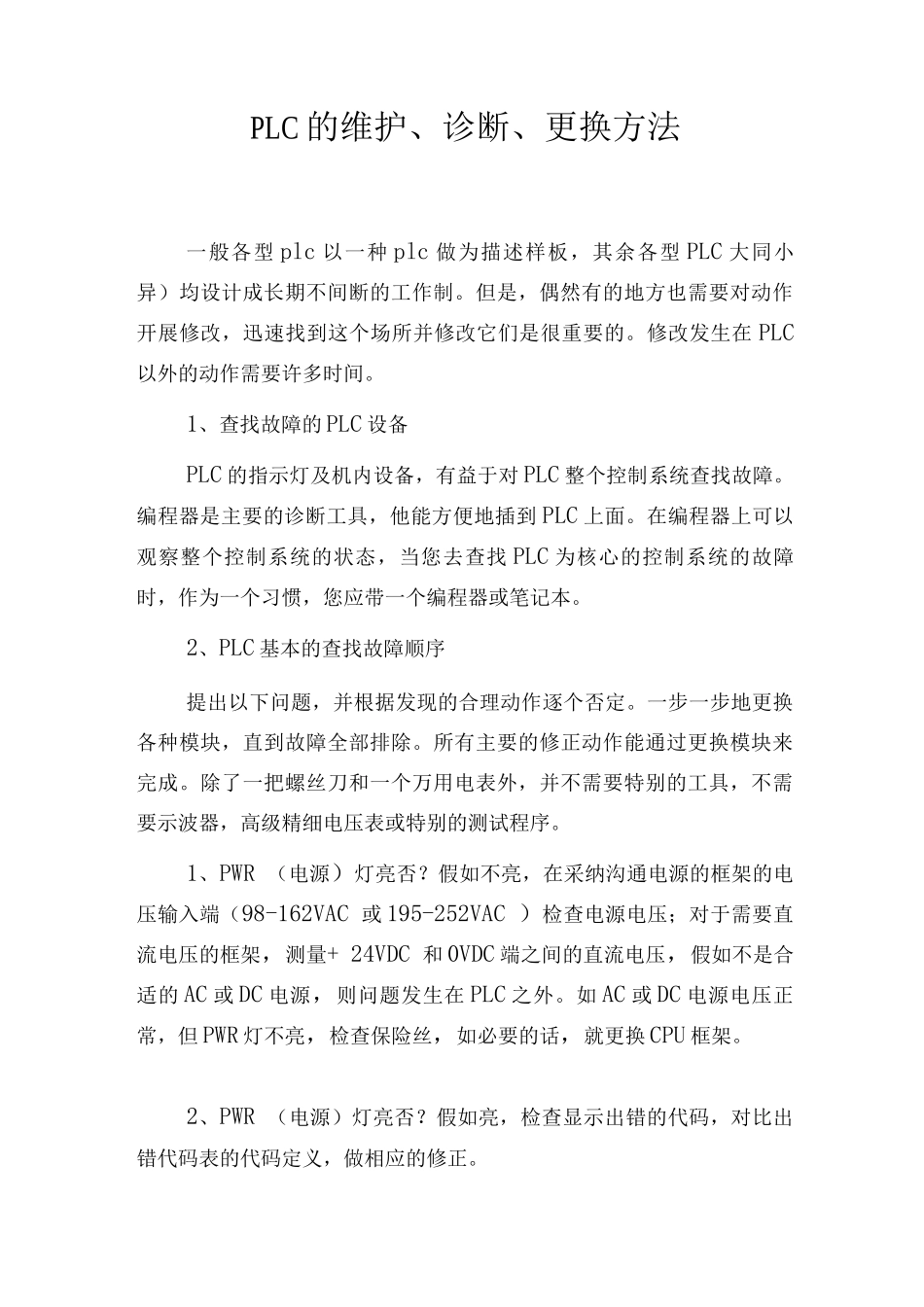

PLC的维护、诊断、更换方法

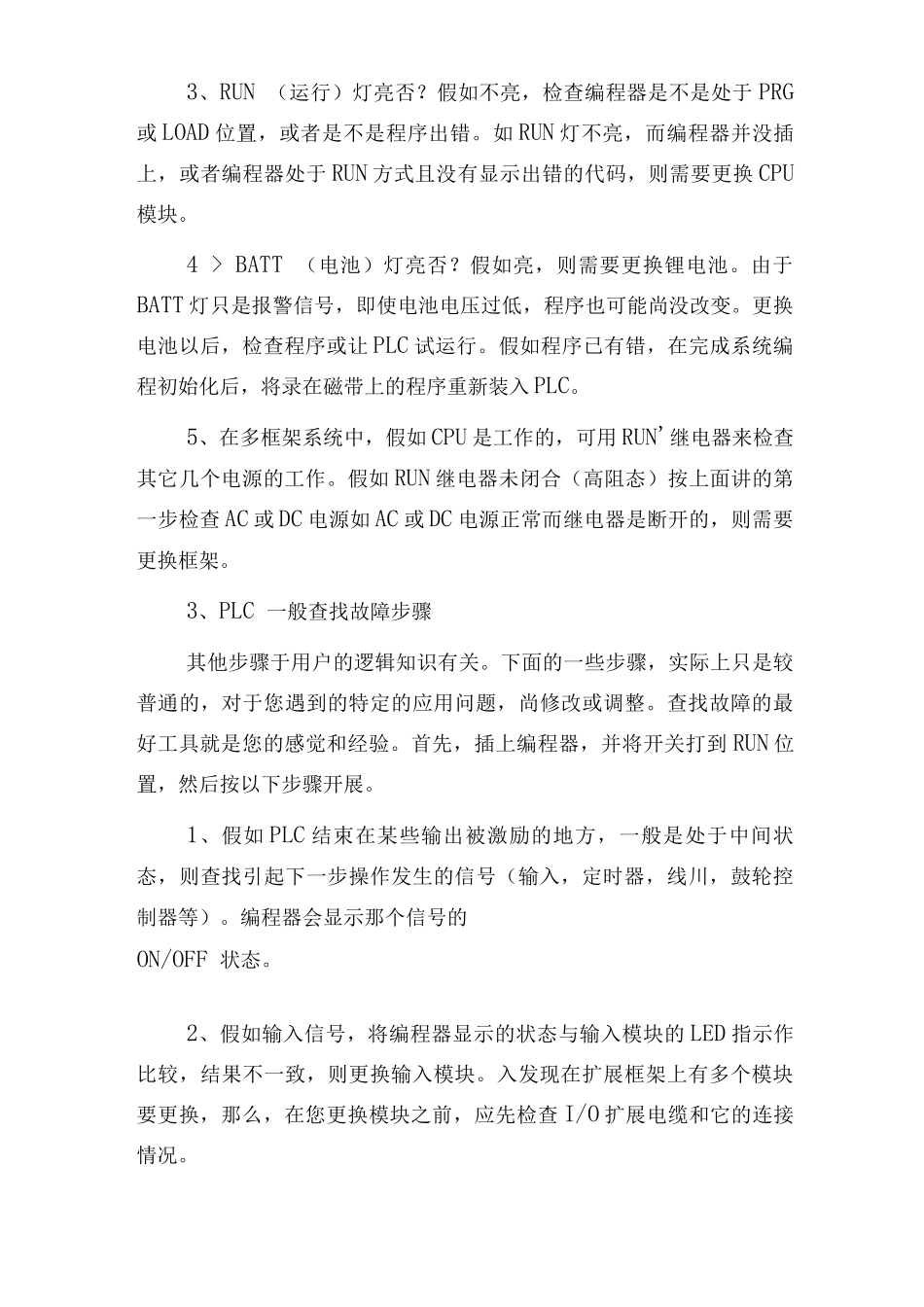

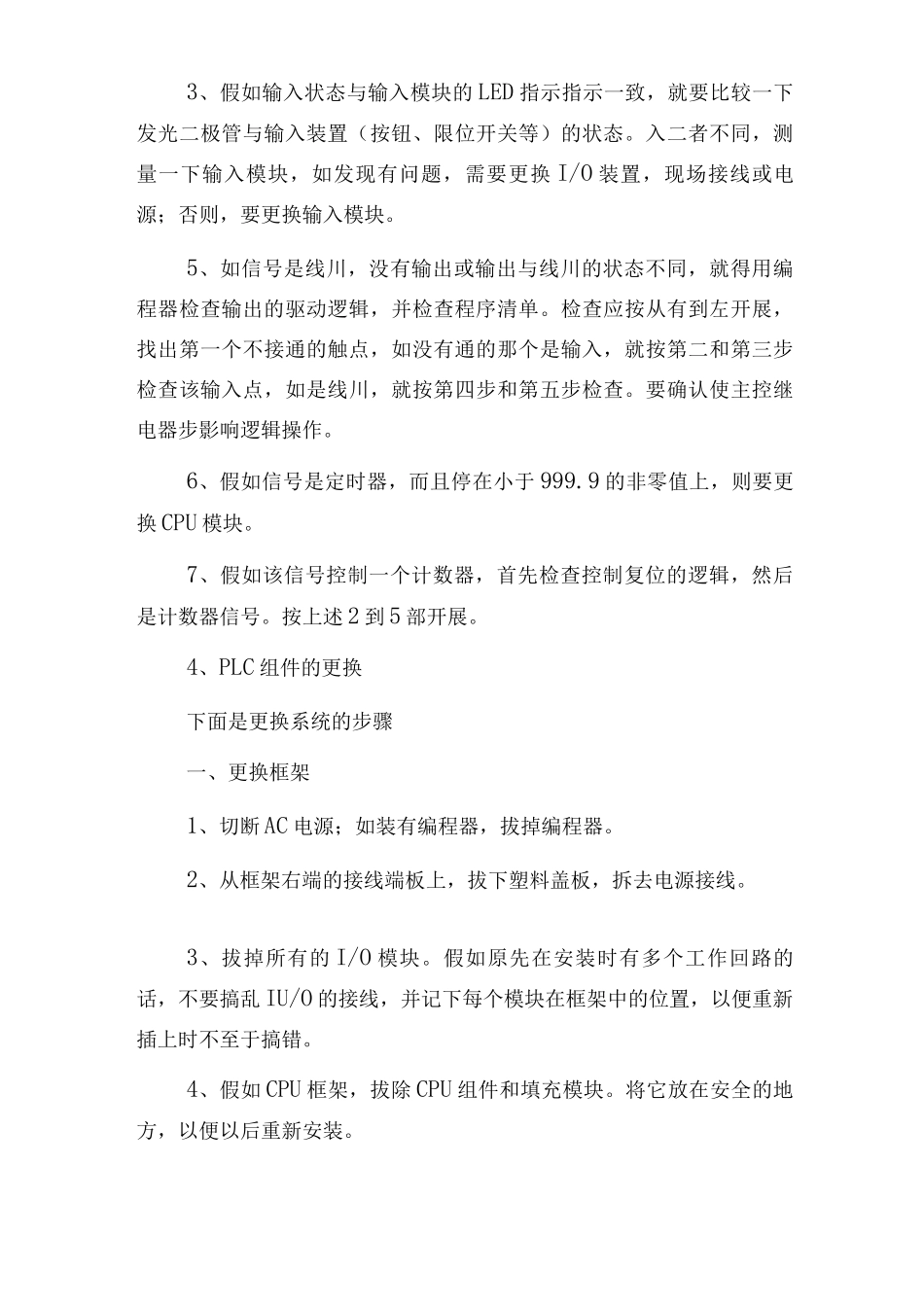

PLC 的维护、诊断、更换方法一般各型 plc 以一种 plc 做为描述样板，其余各型 PLC 大同小异）均设计成长期不间断的工作制。但是，偶然有的地方也需要对动作开展修改，迅速找到这个场所并修改它们是很重要的。修改发生在 PLC以外的动作需要许多时间。1、查找故障的 PLC 设备PLC 的指示灯及机内设备，有益于对 PLC 整个控制系统查找故障。编程器是主要的诊断工具，他能方便地插到 PLC 上面。在编程器上可以观察整个控制系统的状态，当您去查找 PLC 为核心的控制系统的故障时，作为一个习惯，您应带一个编程器或笔记本。2、PLC 基本的查找故障顺序提出以下问题，并根据发现的合理动作逐个否定。一步一步地更换各种模块，直到故障全部排除。所有主要的修正动作能通过更换模块来完成。除了一把螺丝刀和一个万用电表外，并不需要特别的工具，不需要示波器，高级精细电压表或特别的测试程序。1、PWR （电源）灯亮否？假如不亮，在采纳沟通电源的框架的电压输入端（98-162VAC 或 195-252VAC ）检查电源电压；对于需要直流电压的框架，测量+ 24VDC 和 0VDC 端之间的直流电压，假如不是合适的 AC 或 DC 电源，则问题发生在 PLC 之外。如 AC 或 DC 电源电压正常，但 PWR 灯不亮，检查保险丝，如必要的话，就更换 CPU 框架。2、PWR （电源）灯亮否？假如亮，检查显示出错的代码，对比出错代码表的代码定义，做相应的修正。3、RUN （运行）灯亮否？假如不亮，检查编程器是不是处于 PRG或 LOAD 位置，或者是不是程序出错。如 RUN 灯不亮，而编程器并没插上，或者编程器处于 RUN 方式且没有显示出错的代码，则需要更换 CPU模块。4 > BATT （电池）灯亮否？假如亮，则需要更换锂电池。由于BATT 灯只是报警信号，即使电池电压过低，程序也可能尚没改变。更换电池以后，检查程序或让 PLC 试运行。假如程序已有错，在完成系统编程初始化后，将录在磁带上的程序重新装入 PLC。5、在多框架系统中，假如 CPU 是工作的，可用 RUN'继电器来检查其它几个电源的工作。假如 RUN 继电器未闭合（高阻态）按上面讲的第一步检查 AC 或 DC 电源如 AC 或 DC 电源正常而继电器是断开的，则需要更换框架。3、PLC 一般查找故障步骤其他步骤于用户的逻辑知识有关。下面的一些步骤，实际上只是较普通的，对于您遇到的特定的应用问题，尚修改或调整。查找故障的最好工具就是您的感觉和经验。首先，插上编程器，并...
