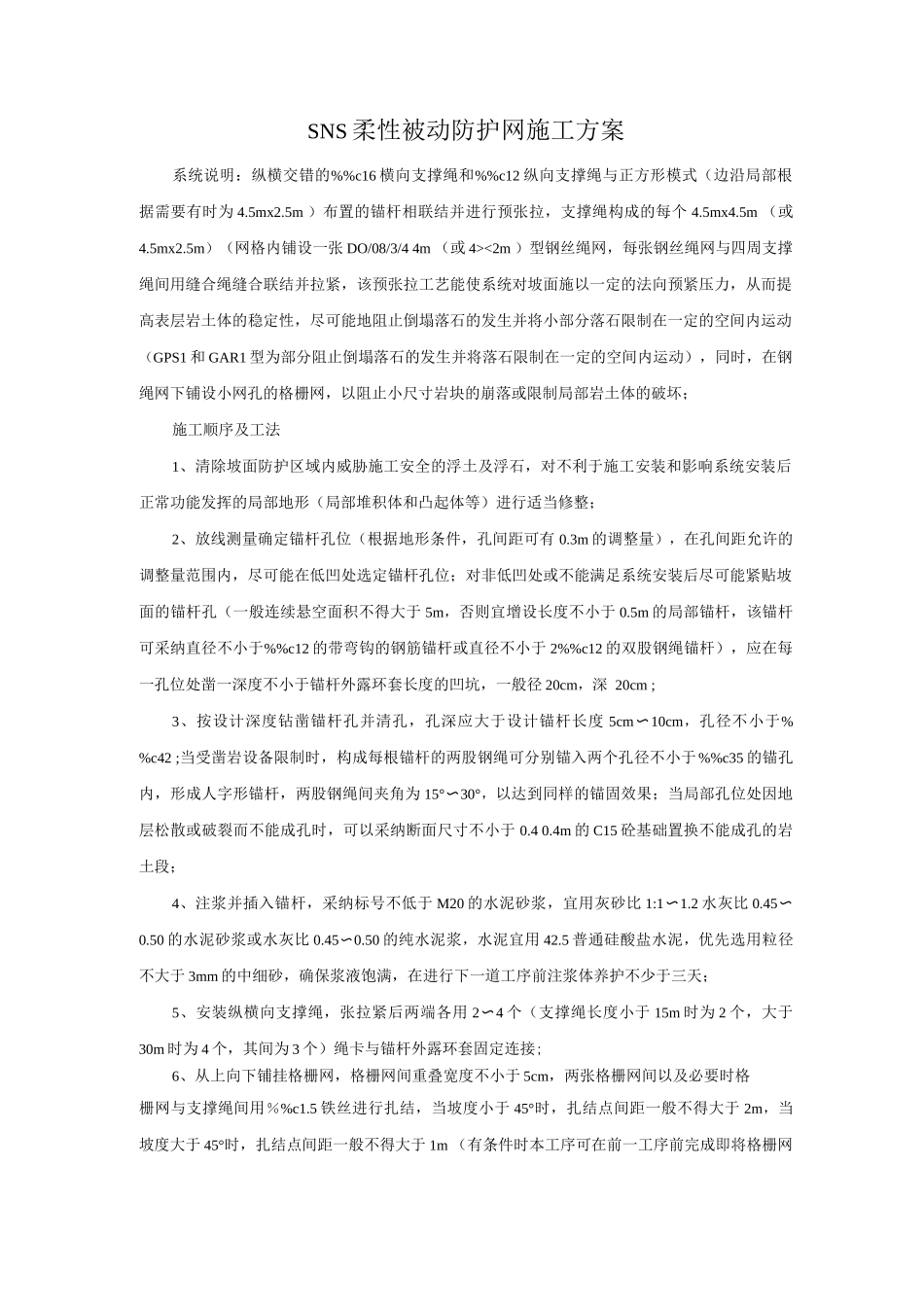

SNS 柔性被动防护网施工方案系统说明：纵横交错的%%c16 横向支撑绳和%%c12 纵向支撑绳与正方形模式（边沿局部根据需要有时为 4.5mx2.5m ）布置的锚杆相联结并进行预张拉，支撑绳构成的每个 4.5mx4.5m （或4.5mx2.5m）（网格内铺设一张 DO/08/3/4 4m （或 4><2m ）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合联结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止倒塌落石的发生并将小部分落石限制在一定的空间内运动（GPS1 和 GAR1 型为部分阻止倒塌落石的发生并将落石限制在一定的空间内运动），同时，在钢绳网下铺设小网孔的格栅网，以阻止小尺寸岩块的崩落或限制局部岩土体的破坏；施工顺序及工法1、清除坡面防护区域内威胁施工安全的浮土及浮石，对不利于施工安装和影响系统安装后正常功能发挥的局部地形（局部堆积体和凸起体等）进行适当修整；2、放线测量确定锚杆孔位（根据地形条件，孔间距可有 0.3m 的调整量），在孔间距允许的调整量范围内，尽可能在低凹处选定锚杆孔位；对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔（一般连续悬空面积不得大于 5m，否则宜增设长度不小于 0.5m 的局部锚杆，该锚杆可采纳直径不小于%%c12 的带弯钩的钢筋锚杆或直径不小于 2%%c12 的双股钢绳锚杆），应在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑，一般径 20cm，深 20cm ;3、按设计深度钻凿锚杆孔并清孔，孔深应大于设计锚杆长度 5cm〜10cm，孔径不小于%%c42 ;当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于%%c35 的锚孔内，形成人字形锚杆，两股钢绳间夹角为 15°〜30°，以达到同样的锚固效果；当局部孔位处因地层松散或破裂而不能成孔时，可以采纳断面尺寸不小于 0.4 0.4m 的 C15 砼基础置换不能成孔的岩土段；4、注浆并插入锚杆，采纳标号不低于 M20 的水泥砂浆，宜用灰砂比 1:1〜1.2 水灰比 0.45〜0.50 的水泥砂浆或水灰比 0.45〜0.50 的纯水泥浆，水泥宜用 42.5 普通硅酸盐水泥，优先选用粒径不大于 3mm 的中细砂，确保浆液饱满，在进行下一道工序前注浆体养护不少于三天；5、安装纵横向支撑绳，张拉紧后两端各用 2〜4 个（支撑绳长度小于 15m 时为 2 个，大于30m 时为 4 个，其间为 3 个）绳卡与锚杆外露环套固定连接;6、从上向下铺挂格栅网，格栅网间重叠宽度不小于 5cm，两张格...
