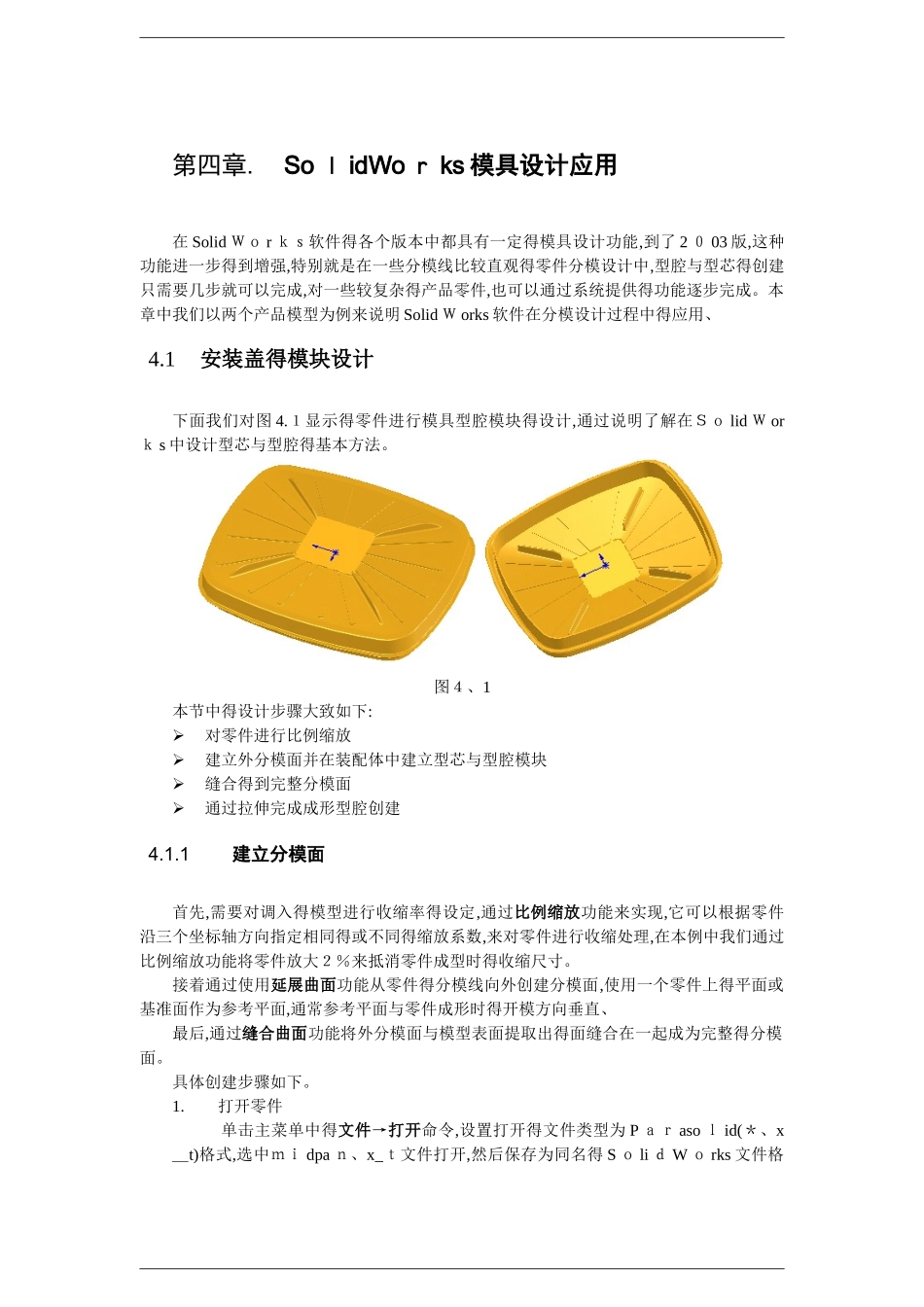

第四章.So ｌ idWo ｒ ks 模具设计应用在 Solid Ｗｏ r ｋｓ软件得各个版本中都具有一定得模具设计功能,到了 2 ０ 03 版,这种功能进一步得到增强,特别就是在一些分模线比较直观得零件分模设计中,型腔与型芯得创建只需要几步就可以完成,对一些较复杂得产品零件,也可以通过系统提供得功能逐步完成。本章中我们以两个产品模型为例来说明 Solid Ｗ orks 软件在分模设计过程中得应用、4.1安装盖得模块设计下面我们对图 4.１显示得零件进行模具型腔模块得设计,通过说明了解在Ｓｏ lid Ｗ orｋ s 中设计型芯与型腔得基本方法。 图４、1本节中得设计步骤大致如下:对零件进行比例缩放建立外分模面并在装配体中建立型芯与型腔模块缝合得到完整分模面通过拉伸完成成形型腔创建4.1.1建立分模面首先,需要对调入得模型进行收缩率得设定,通过比例缩放功能来实现,它可以根据零件沿三个坐标轴方向指定相同得或不同得缩放系数,来对零件进行收缩处理,在本例中我们通过比例缩放功能将零件放大２％来抵消零件成型时得收缩尺寸。接着通过使用延展曲面功能从零件得分模线向外创建分模面,使用一个零件上得平面或基准面作为参考平面,通常参考平面与零件成形时得开模方向垂直、最后,通过缝合曲面功能将外分模面与模型表面提取出得面缝合在一起成为完整得分模面。具体创建步骤如下。1.打开零件单击主菜单中得文件→打开命令,设置打开得文件类型为 P ａｒ aso ｌ id(＊、x＿t)格式,选中ｍｉ dpa ｎ、x_ｔ文件打开,然后保存为同名得 S ｏ li ｄ W ｏ rks 文件格式,模型如图４.1 所示。2.零件放大单击主菜单中得插入→特征→比例缩放命令或直接从工具条中单击图标,进入缩放设置界面,在其中选中统一比例缩放选项,输入缩放比例为 1。02％,设定比例缩放点为重心或原点,如图４、２所示,单击确定按钮、图４。23.建立延展曲面单击工具条中得图标,弹出延展曲面得设置界面,从特征树中选择前视图基准面作为参考平面,然后在要延展得边线列表中单击,选中零件分模线上得一条边,再勾选沿切面延伸选项,在延展距离中将默认得 10 ｍ m 改为３ 0mm,如图４.3 所示。图 4、3完成后如图 4.4 所示,特征树中出现一个名为得延展曲面特征、图 4。４4.1.2建立装配体并缝合曲面4.建立装配体从主菜单中单击文件→新建命令,在弹出得新建窗口中选择装配体,建立一个装配体文档,然后平铺窗口,将 midp ａ n 零件拖动到装配体得原点上,将其插入并固...
