T梁静载试验作业指导书

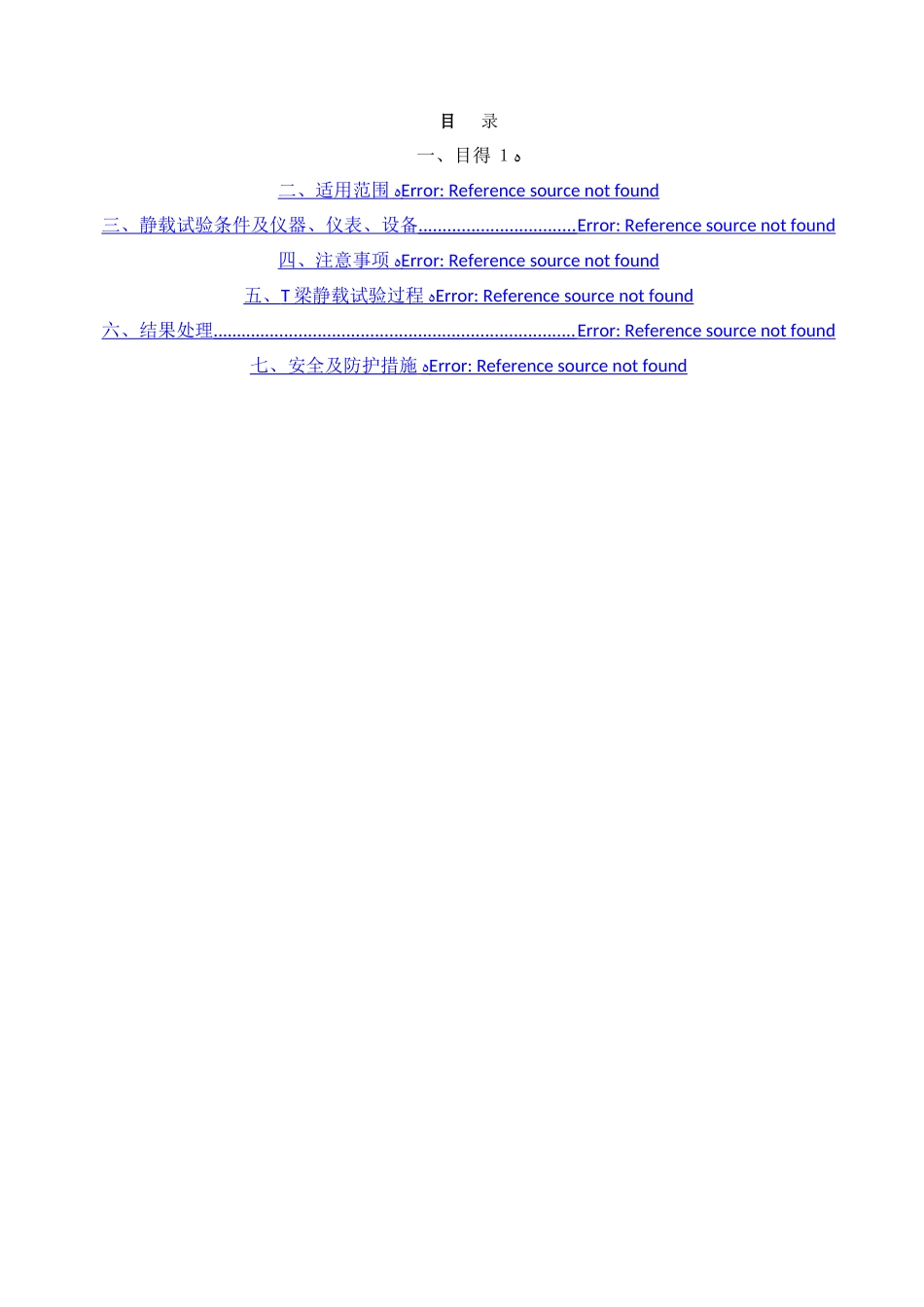

目 录一、目得ﻩ１二、适用范围 ﻩ Error: Reference source not found 三、静载试验条件及仪器、仪表、设备 ................................. Error: Reference source not found 四、注意事项 ﻩ Error: Reference source not found 五、 T 梁静载试验过程 ﻩ Error: Reference source not found 六、结果处理 ............................................................................ Error: Reference source not found 七、安全及防护措施 ﻩ Error: Reference source not found 一、目得根据Ｔ B/T20 ９ 2-2 ００３《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》规定，我场特编制静载试验作业指导书用于指导Ｔ梁静载试验。二、适用范围适用于中铁大桥局股份有限公司皋兰制梁场预制 T 梁静载试验。三、静载试验条件及仪器、仪表、设备3、1T 梁静载试验在终拉 30d 后进行,不足 30d 时应由设计方(中铁咨询）检算确定。3、2 试验时需具有仪器设备序号机械设备及工具名称单位数量备 注1静载反力架套1２穿心千斤顶台615 ０ t，校验系数不大于 1、05,备用 1台3油泵台6备用１台440MP ａ防振精密油压表块60、40 级，最小分度值≤0、2M Ｐ a,备用 1 块５大量程百分表块１ 0最小分度值≤0.０ 1mm,备用 4 块6普通放大镜个5放大倍数 10/207刻度放大镜个2放大倍数应≮10 倍，最小分度值应≯0.0 ２ mm850 米钢卷尺把２最小分度值≤1mm9弹簧式拉力测力计把3２ 00N,示值误差±１%F、S１ 0电子秒表个２控制加载持荷时间１ 1手持喇叭个２用于统一协调指挥静载试验3、3 静载试验前准备1、试验前根据加载布置情况,梁体设计资料与试验时梁体未完成预应力损失值等计算基数级荷载，根据加载系数Ｋ计算对应得各级加载吨位与相应得换算油压读数作为加载依据。加载计算要按规定方法计算并提出计算单，经验算后方可用于指导试验并予存档。２、两端支座中心线得连线应与试验台座面标定好得台座横向分中中心线相重合,其误差小于 10 ｍ m。且跨距须与待试梁相符。在支座上标划出中心线,以便与梁中心线对正。支座安装后得实测跨度应符合标准要求。试验前应实地测量梁体两侧跨距，确认两侧跨度偏差均在允许范围之内,方可进行试验。并检查支座摆放位置就是否正确。每片Ｔ型简支梁应在一端设固定支座,另一端设纵向活动支座(横向固定）。３、试验梁移入台座对中后，在梁...
