X会堂迁建工程钢结构网架制作方案

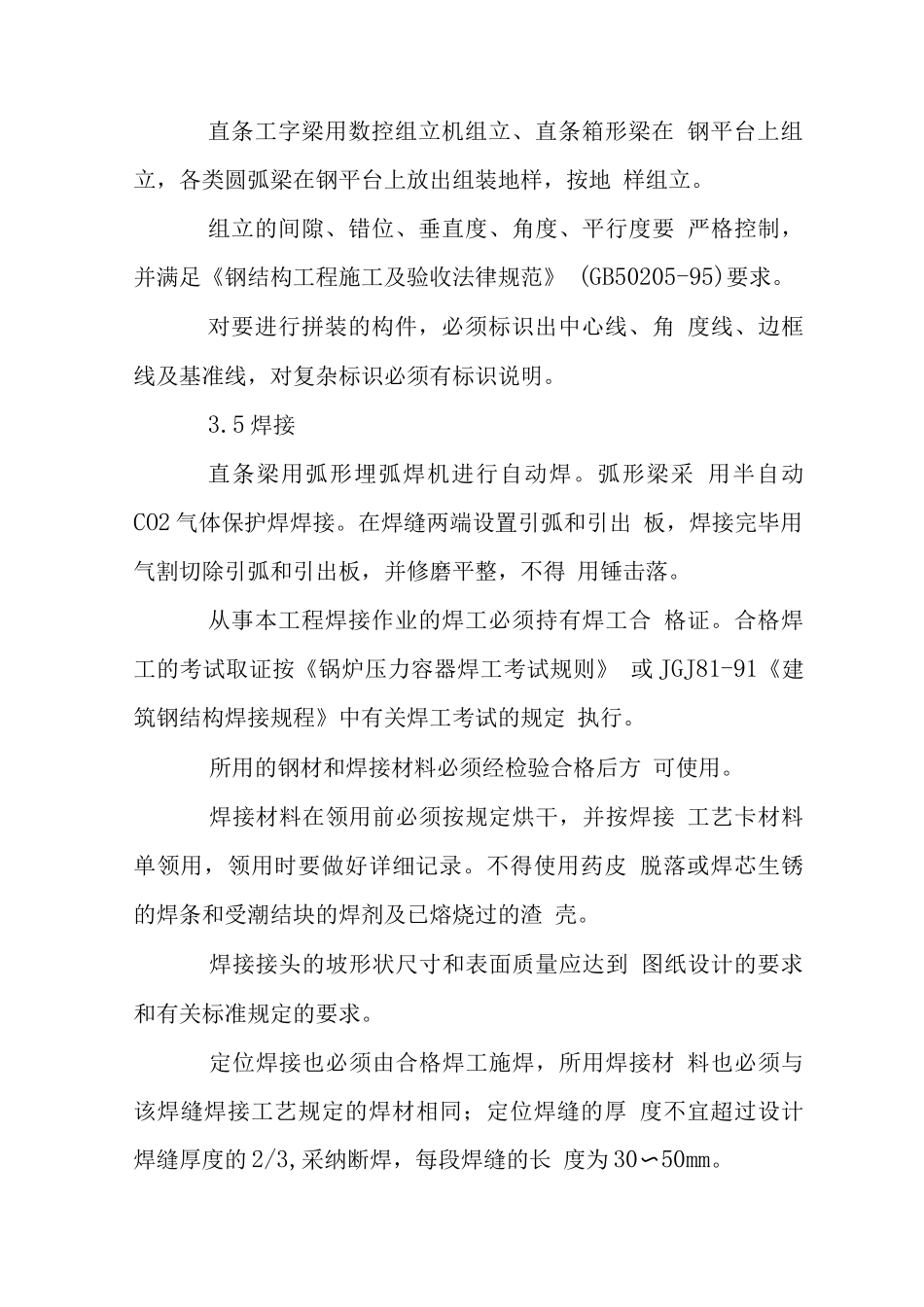

X 会堂迁建工程钢结构网架制作方案某会堂迁建工程钢结构、网架制作方案1、钢结构概况及特点xx 省 xx 迁建工程分南楼(主楼)、中楼和北楼三部分。其中钢结构屋面总面积约 16862m2，其中南楼 9873m(2)中楼 3877m(2)北楼 3112m2。南楼的中间舞台上空为网架结构。观众厅上空下部为 网架结构，上部是由管桁架、箱形梁和工字梁组成的钢结构 屋架。其余(包括中楼和北楼)均为由箱形梁和工字梁组成 的钢结构屋架。2、制造的技术要求和标准2. 1 本工程的设计要求。2. 2《钢结构工程施工及验收法律规范》(GB50205-95)2. 3《钢结构工程质量检验评定标准》(GB50221-95)3、各种箱形梁和工字梁的制造工艺总体方案：箱形梁和工字梁原则上按设计长度自然分 段制作。但对于长度在 36m〜42m 的梁分两段在厂内制作， 单件成形后，在厂内整体总装，经检验合格后，进行涂装、 标识、运往施工场地，现场拼装，在分段接头处进行焊接。3.1 领料3. 1.1 钢材按设计规定的材质进厂，进行复检。所 采纳的钢材必须具有质量证明书。3. 1.2 根据图纸工艺要求，核对来料的规格、尺寸 及材质，凭单领出材料。3. (2)下料根据钢板的平整情况需进行调平处理，调平采 用平板机。气割前将钢材切割区域表面的铁锈、污垢等清 除洁净。对于直梁的板料，用数控/直条气割机下料。 各弧形梁采纳计算机 CAD-20 放样，SK-94 编制切割程序 后数控下料。下料的误差必须小于 2mm。同时对要开坡件 开好坡。各料在长度方向允许拼接，但拼接处必须清根 焊透，UT 检查 GB11345-89III 级合格，同时拼接长度必须在 5mm 以上，腹板、翼板拼接焊缝必须错开 3mm 以上。3.3 组立准备下好的料转钳工，划出中心线、工艺要求线及 划钻孔。各结点连接板螺栓孔采纳数控平面钻床加工， 钻头旋转误差不大于土 0.05mm，钻头移动误差每 3mm 不大 于 ±0.10mmo3.4 组立在组立前各件要检查合格，沿焊缝边缘每边 30〜50mm 范围内铁锈、毛刺、污垢应清除洁净。放置钢平台利用水平仪测量高度。放地样时利 用经纬仪放线。各尺寸的允许偏差为±0.5mm，要在质检合格 签字后才能进行下道工序。直条工字梁用数控组立机组立、直条箱形梁在 钢平台上组立，各类圆弧梁在钢平台上放出组装地样，按地 样组立。组立的间隙、错位、垂直度、角度、平行度要 严格控制，并满足《钢结构工程施工及验收法律规范》 (GB50205-95)要求。对要进行拼装的构件，必须标识出中心线、角 度...
